yaport

Добрый день, в этом форуме мы постараемся наиболее широко раскрыть тему композитных металлополимерных труб и фитингов DEEPiPE / ДИПАЙП производства ООО "Экструзионные машины". Расскажем о преимуществах перед остальными производителями и готовы ответить на все интересующие Вас вопросы по характеристикам, монтажу и прочее.

Топик ведёт ООО ЯПОРТ - официальный дилер продукции DEEPiPE в Санкт-Петербурге и Ленинградской области.

Приглашаем всех принять участие в обсуждении.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

Изменено пользователем yaport

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

Технология применённая при производстве труб, за счёт чего решён вопрос расслоения многослойных труб.


DEEPIPE Composite - это композитные металлополимерные трубы с повышенной стойкостью к расслоению.

Они вобрали в себя лучшие свойства металлопластиковых и полипропиленовых труб и избавились от их недостатков.

DEEPIPE Composite – изготовлен по уникальной технологии PSA (Plasma surface activation) формирующей на поверхности металлического слоя трубы анизотропный рельеф увеличивающий сцепление ее слоев между собой, и обеспечивающий необходимую прочность для сварки.

Технология запатентована! Выдержка из патента

Заготовка - металлическая фольга 9 - поступает в устройство через вращающийся заземленный электрод 14. Высоковольтные импульсы с частотой 5…20 кГц и амплитудой 10…30 кВт поступают из управляемого источника питания 11 на высоковольтный электрод 12. Барьерный или искровой разряд протекает в зоне между диэлектриком 13 и металлической фольгой 9, на поверхности которой в зависимости от режимов искрового разряда формируется наноразмерный рельеф, или субмикроразмерный рельеф, или нано-микроразмерный рельеф. Затем металлическая фольга 9 с модифицированной поверхностью поступает в формующее устройство 6, где металлическая фольга 9 в зависимости от типа металлополимерного изделия формируется в ленту, или в трубу, или в профиль. Далее сформированная лента, или труба, или профиль поступает в экструзионную головку 1, где экструдером адгезива 2 и экструдером полимера 4 на сформированную модифицированную поверхность металлической фольги 9 последовательно наносят слои адгезива 3 и полимера 5, образуя тем самым нанокомпозитное металлополимерное изделие или материал.

http://www.findpatent.ru/patent/241/2417944.html
© FindPatent.ru - патентный поиск, 2012-2016

Согласно протоколу испытаний НИИ Сантехники стойкость к расслоению трубы составляет 166 н/см, по ГОСТУ должна составлять минимум 50 н/см. Т.е. наши трубы в 3 раза прочнее, что и позволяет им служить от 70 лет.

Выдержка из протокола: (полностью протокол можно изучить здесь https://vk.com/docs?oid=-118722749)


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

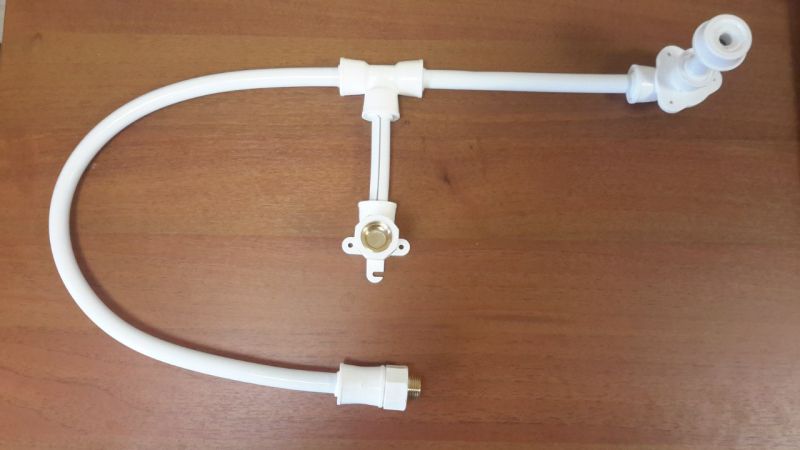

Фитинги - DEEPiPE элемент.


DEEPIPE ELEMENT - открывает для Вас широкие возможности для создания самых разнообразных фитингов - это простой и понятный конструктор для творческих людей.

Уникальность DEEPIPE Element состоит в том, из всего 23 элементов системы собирается около 240 фитингов.

DEEPIPE Element сваривается с композитными трубами DEEPIPE Composite по оригинальной технологии двойной контролируемой сварки многослойных композитных труб SCW (Smart composite weld).

Благодаря технологии SCW фитинги DEEPIPE Element практически не меняют проходного сечения трубопроводов, и потери давления в 2 раза ниже, чем в аналогичных системах.

Технология полностью исключает изменение проходного сечения фитинга за счет вытекания избытков расплава из сварного шва.

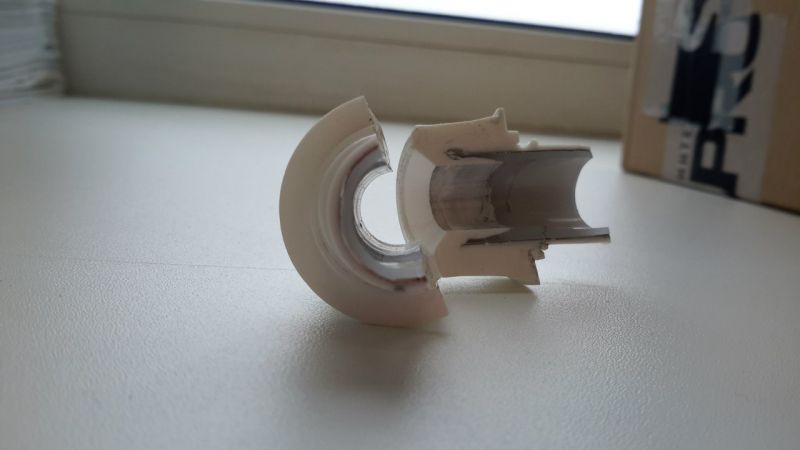

Выглядит наглядно это так:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

Теперь давай те поговорим о материале который используется для производства металлополимерных труб.

При изготовлении труб и фитингов DEEPiPE используется сырьё американского производства компании Lyondellbasel марка Hostalen 4731b.

Чем хостален примечателен?

(Полностью текст интервью смотрите здесь ( http://chem-courier.ru/ru/hk_polyme...dart_-9LT9VW)

Антон Василенко.   Один из важнейших критериев - длительное тестирование полимерных труб при

110 °C в соответствии со стандартом ISO 9080, который позволяет экстраполировать значение времени эксплуатации трубопровода. На данный момент мы достигли 23 000 часов при 110°C, что подтверждено лабораторией Exova, в три раза превысив требования стандарта. Кроме того, важно учитывать показатели термостарения (содержание антиоксидантов-стабилизаторов, которые добавляются в полиэтилен для устойчивости к длительному воздействию высоких температур). PE-RT марки Hostalen 4731 B не просто отвечает всем необходимым условиям, он также соответствует требованиям материалов V класса устойчивости к хлору согласно ASTM F2769 - 10, а это самая высокая категория, подтвержденная также независимой лабораторией.

Кто из производителей водопроводных труб может похвастаться такими результатами?!

Хостален поставляется в гранулах, в 25 кг мешках.

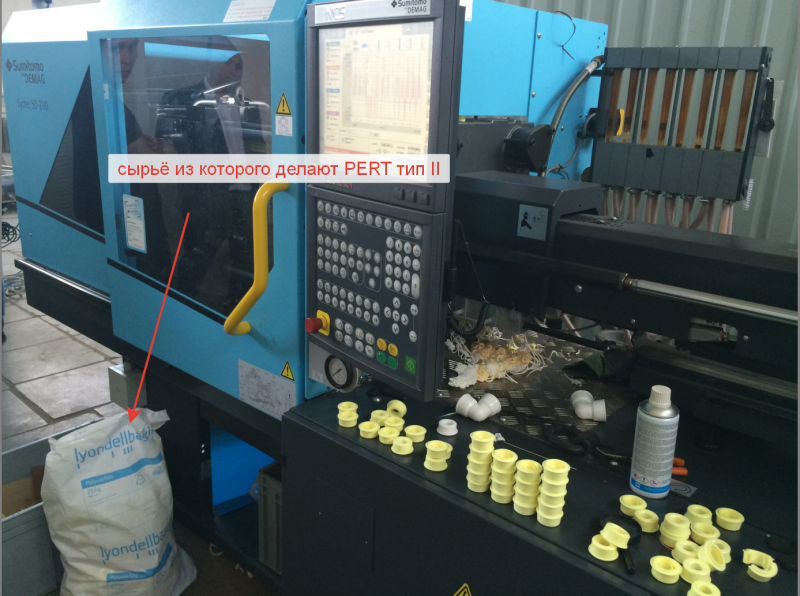

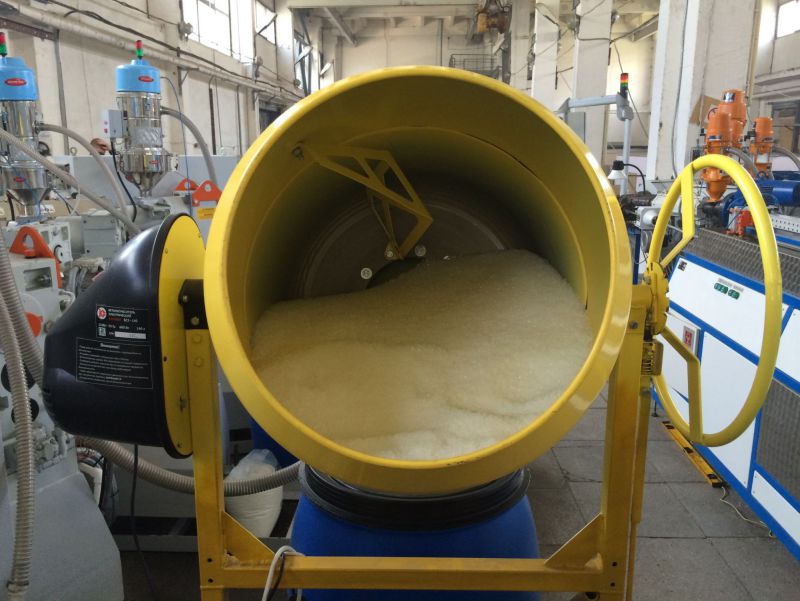

(фотографии с опытной линии производства труб дипайп)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
alex-bs

Спасибо топикстартеру и Админу за приглашение! Я не являюсь спецом по этой теме, но с удовольствием почитаю, что тут будут писать умные люди. Уверен, что эта тема будет полезна многим форумчанам-энтузиастам самостоятельного ремонта и строительства!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
FugenFührer

Буку в эту тему надо. Тогда тут возникнет конструктивный профессиональный срач.

Или Сантехсвара. Тогда просто срач будет. :D

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
soberhagen

Хотелось бы увидеть сравнительный анализ с REHAU и Полипропиленом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

Буку в эту тему надо. Тогда тут возникнет конструктивный профессиональный срач.

Или Сантехсвара. Тогда просто срач будет. :D

Мы всем рады, готовы к конструктивному общению. Я думаю скоро сюда подтянутся и конкуренты. И тогда я думаю будет "жаркий" топик =)

Пару дней назад вышла новость областного телеканала 360 про производство ДИПАЙП и день открытых дверей на производстве.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
vaa

Ну если сантехсвар подтянется будет жарко и без конкурентов... :lol:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
jora47

Технология выглядит интересно. Единственный на мой взгляд недостаток- толстоваты фитинги, в узких местах тяжеловато будет маскировать и на открытых участках немного громоздко будет выглядеть. Но в общем хорошее изобретение, и труба гнется, и соединение необслуживаемое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport
Технология выглядит интересно. Единственный на мой взгляд недостаток- толстоваты фитинги, в узких местах тяжеловато будет маскировать и на открытых участках немного громоздко будет выглядеть. Но в общем хорошее изобретение, и труба гнется, и соединение необслуживаемое.

Хорошее замечание. Действительно на первый взгляд кажется толстоватым из за того что привыкли к фитингам полипропиленовым. Но потом пропадает это ощущение и вполне кажется эстетично.  Например труба она глянцевая и по мне так лучше смотрится чем обычный металлопластик матовый и шершавый.  Просто приятно держать в руках трубу и по моим ощущениям нашу трубу проще гнуть (покупал трубу в максидоме какого то турецкого производителя).

Прикрепил видео одного из объектов простеньких где мы делали монтаж. Не судите строго там разговора о качестве прокладки не было, надо было сделать по быстрой схеме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
graveman

водорозетки таких же богатырских размеров как полипропиленовые, изза чего и не люблю. ими можно с полицией драться.

второе почему не люблю - постоявшее соединение с металлом иногда тяжело снять - вставка прокручивается, срываешь. вандаль ее потом на куски.

трубу только стало можно гнуть. плюс, хоть и неоднозначный. а так ничего реворлюрционного.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

второе почему не люблю - постоявшее соединение с металлом иногда тяжело снять - вставка прокручивается, срываешь. вандаль ее потом на куски.

Добрый день. Наши фитинги не прокручиваются - эта проблема решена с помощью закладных с шипами.

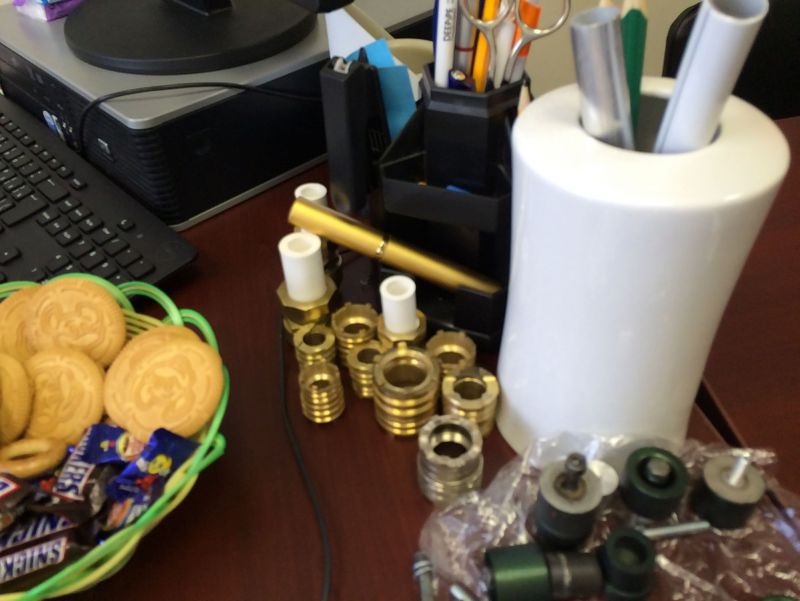

Прилагаю видео и фото закладных.


IMG_2980.MOV

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport
трубу только стало можно гнуть. плюс, хоть и неоднозначный. а так ничего реворлюрционного.

Революция заключается в том, что научились изготавливать трубы и фитинги из материала PERT тип 2., которые позволяют между собой спаиваться. Увеличина в 3 раза стойкость к расслоению в 3 раза (вместо 50н/см по ГОСТ, у нас 166н/см, какой из производителей достиг такого результата?!). В результате чего монолитная водопроводная система значительно увеличила свой срок службы. Так же вместо сотен фитингов в ДИПАЙП ЭЛЕМЕНТ используется всего 23 элемента, конструируй свой фитинг сам. И мало того система в целом обходится дешевле чем аналогичные системы. Ещё не маловажный факт, что трубы перт не боятся ультрафиолета по сравнению с металлопластиковыми (PEX) и полипропиленовыми.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

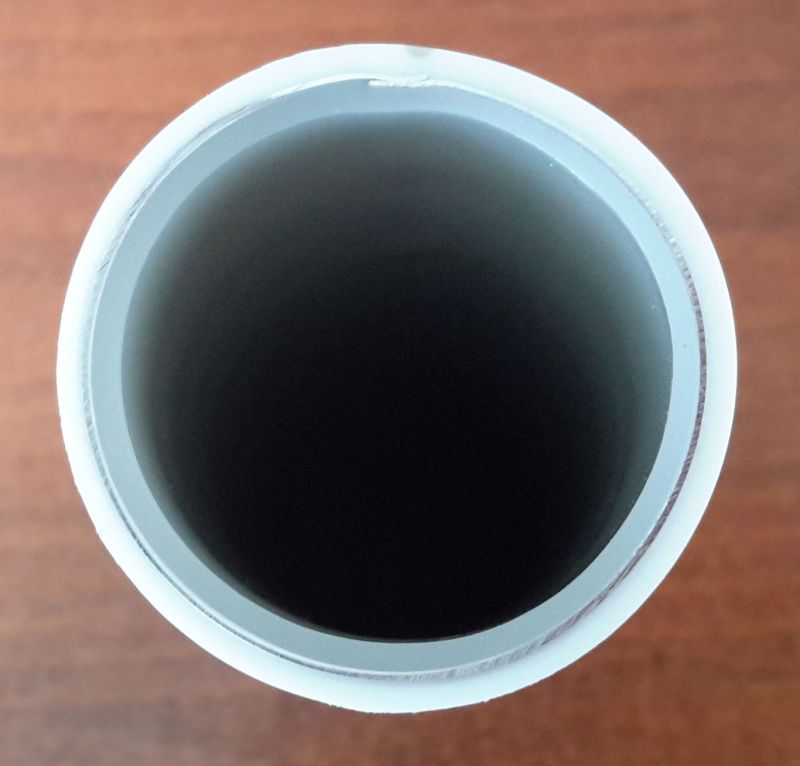

Соединение фольги в металлополимерной трубе ДИПАЙП идёт в "нахлыст". Пример 32ой трубы


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

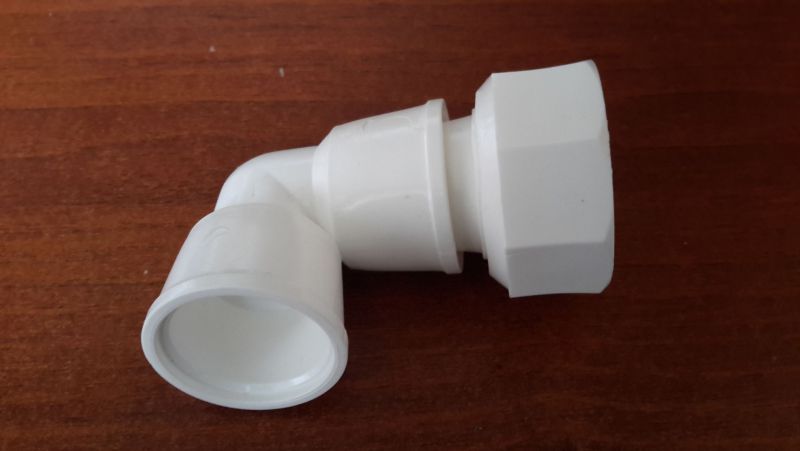

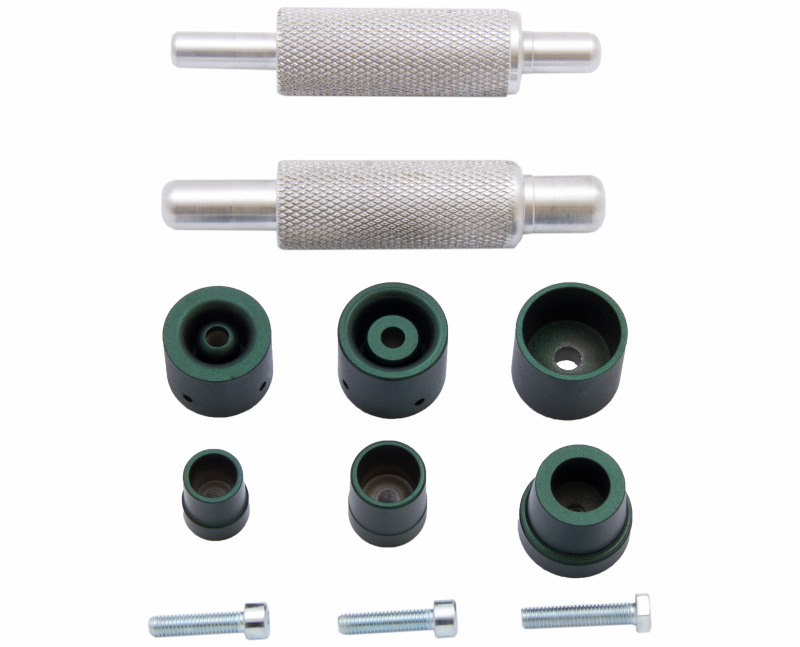

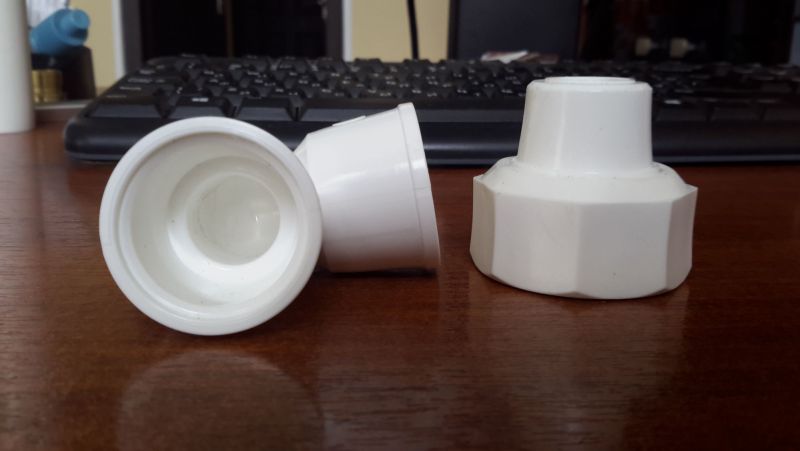

Фитинги и насадки выполнены в форме конуса, что упрощает и контролирует сварку фитингов.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
yaport

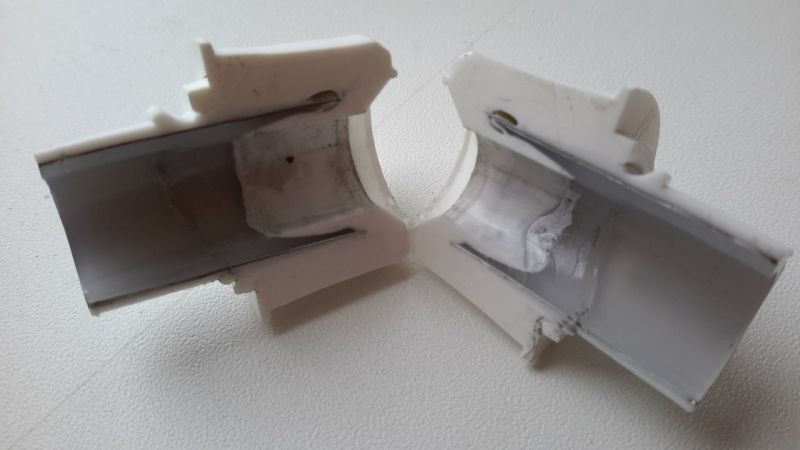

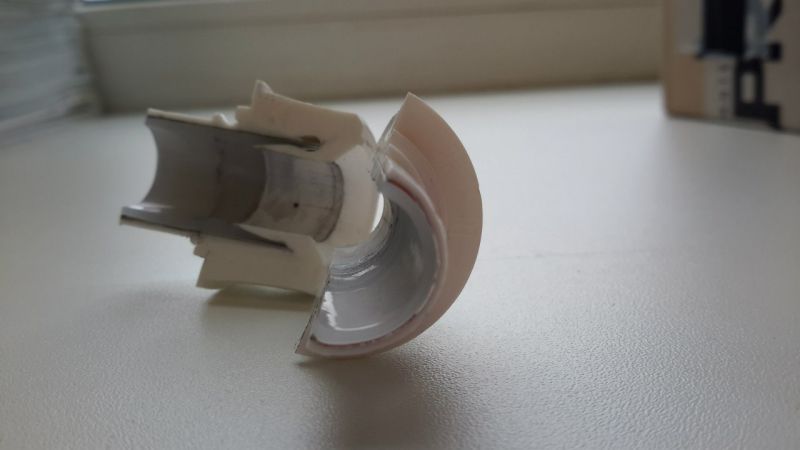

Решён вопрос с забитием проходного сечения. С помощью державки (входит в комплект инструмента) расплавленный слой ПЕРТа разгоняется по внутренним стенкам трубы.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Ott

Довольно интересно. Хотелось бы видеоинструкцию по работе с этой трубой.
