Пытаюсь померить ток клещами в квартирном щитке

Рекомендуемые сообщения

agent776

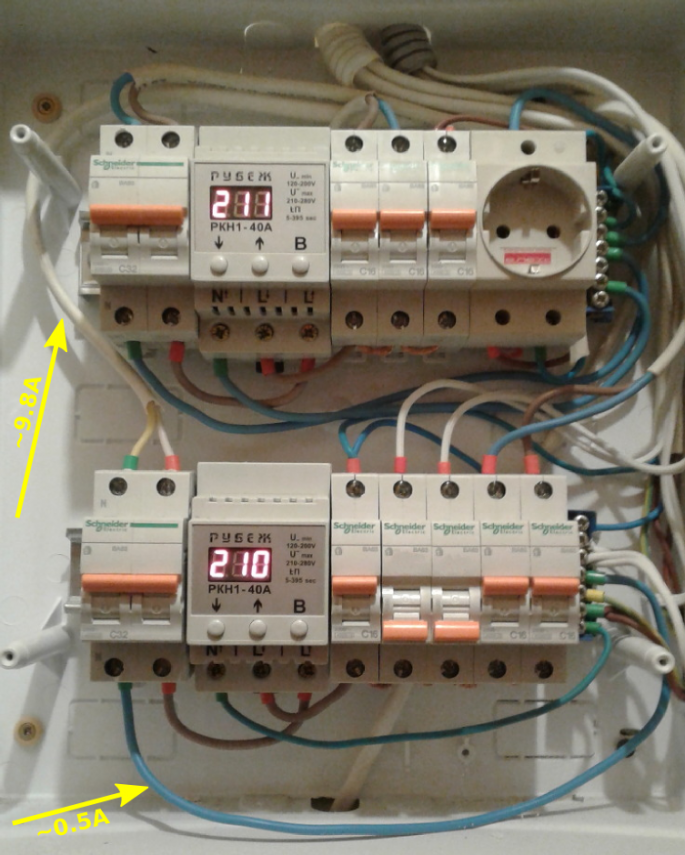

Щиток на две квартиры. Под вопросом нижний блок


Как я понимаю, токовые клещи должны показывать одно и то же на фазном и нулевом проводе, а если обхватить два провода сразу - должны показывать ноль.

В моем случае:

0. Для проверки клещей обхватил провода питания разных устройств - везде показывает 0. Разделил провод удлинителя, включил в него телевизор и померял фазный и нулевой провод отдельно - показал 0.25А. Клещи вроде бы исправны.

1. Обхватываю фазный и нулевой провод вместе на входе в рубильник - показывает 9.8А.

2. Обхватываю нулевой провод на выходе из рубильника - показывает 0.5А.

3. Отключать рубильник верхнего блока пробовал, показания не изменились.


Выходит на фазе у меня входит 10.3А, а на ноль выходит 0.5А. Где искать пропавшие с нуля амперы??

PS Щиток собирал опытный электрик.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller

Токовые клещи - еще та штуковина! Если такие, как на твоей картинке, это с трансформатором тока. Уже легче. А вот которые и постоянный ток чуют - те с датчиком Холла и у них не всё в порядке с нулём. У самых древних клещей крутилка была для установки нуля. А вот  у более поздних появилась кнопочка "REL" от аглицкого relative position - относительное положение.


У меня Апповские клещи по нулю врали при измерении постоянного тока. Так взял зверски мощный магнит и всунул его в раздвинутые рога. Те намагнитились и нолик установился. Буквально на этой неделе товарищ приволок Мастековские клещи. Так у них всегда 17А на показометре пока "волшебную кнопку" не нажмёшь. Но это всё теория. Теперь о твоей практике.


Для начала просто включи клещи и глянь что показывают. Должны показывать 0.  Где ты на 9,8 их привесил - там тоже ОДНОЗНАЧНО, ЖЕЛЕЗНО И НЕКОЛЕБИМО тоже ноль. Без вариантов. Если НЕ ноль, значит уже давно все твои УЗО и дифавтоматы повышибать должно.

Еще раз проведи измерения, но перед тем как клещи куда-либо вешать, нажми кнопочку "REL" - увидишь ноль на показометре. Далее навешиваешь, смотришь. И если в том месте, где я нарисовал голубым, будет НЕ ноль - значит ахтунг и твой PS абсолютно неверен.

Итак, 2 варианта: что-то не так с твоими клещами или электрик в какой-то момент пришел на объект бухой.

Для начала советую побаловаться с клещами на любой нагрузке, но с разделёнными проводами питания, вешая на один, на другой, на оба. Понятно, что ток туда будет строго равен току обратно. После "разминки" советую всё отключить и повторять измерения, подключая нагрузки отдельно.

Стоп! Картинку внимательно восмотрел. Или я что-то недопонимаю, или у тебя УЗО и всяких дифов нет. Надо внимательно шерстить всю схему.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776
10 минут назад, steamroller сказал:

Стоп! Картинку внимательно восмотрел. Или я что-то недопонимаю, или у тебя УЗО и всяких дифов нет. Надо внимательно шерстить всю схему.

Двухфазный автомат на входе (он же - рубильник), реле напряжения, автоматы, нулевая шина. Больше на рейке нет ничего.

Померил сейчас:

1. 10.2А

2. 0.1А

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller

Если всё верно, ток к потребителю равен току обратно. Если не так - значит что-то не верно. Ток идёт другим путём. Например, возвращается не по нулю, а по земле. Отключай все автоматы и включай по одному.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776

Если отключить крайний правый автомат (коричневый провод, на нем висят основные потребители тока), странности пропадают.

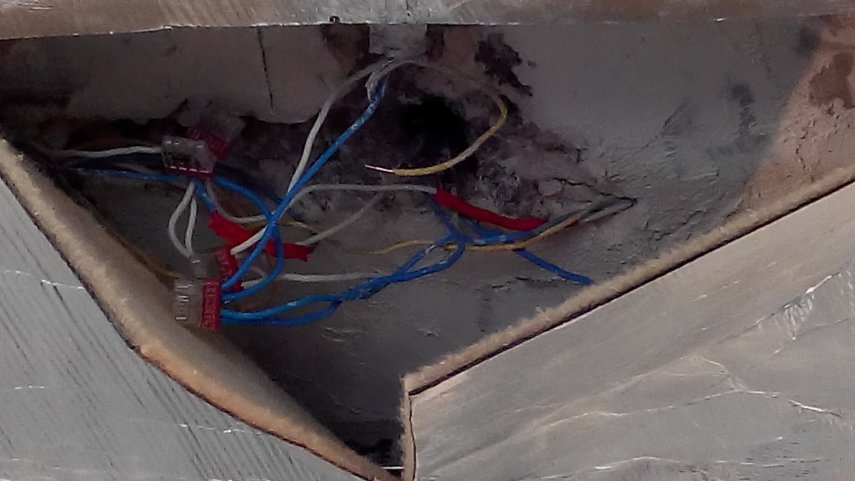

Дом построен в конце 70х, старая проводка не менялась. Дополнительно проложено три линии. То, что запитано на крайнем правом автомате - старая проводка.

Пересчитал провода:

- на входе в автоматы = 5

- на нулевой шине = 6 (синий провод над белыми не подключен к шине, он проходит сзади нее), 2 из которых идут в рубильник и реле напряжения.

Выходит потребители крайнего правого автомата подключены к нулю где-то в коробке в стене, поэтому в проводе, подключенном к входному рубильнику, ток по фазе отличается от тока по нулю.

Электрик мне менял старый щиток на новый, т.е. просто пересобрал его. Если там не было нуля потребителей крайнего правого автомата, то естественно в новом щитке ему неоткуда взяться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller

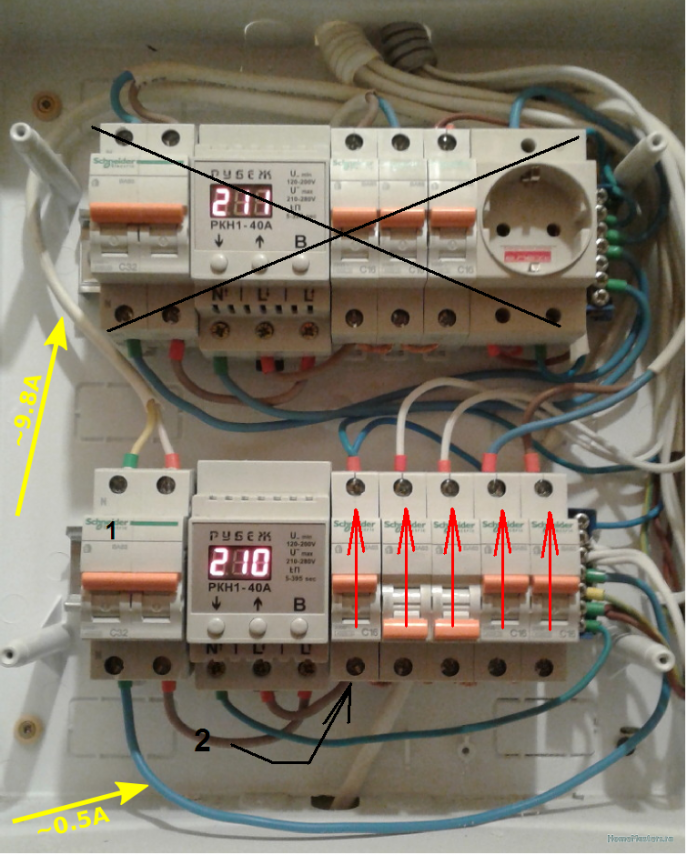

Если ты всё верно замерил, можно предположить, что обратный ток идёт не по синему проводу нуля (ты его обозначил жёлтым ~0.5А), а где-то в обход.


Я бы искал проблему так:

1. Понимаем, что ток течёт к потребителям от фазы к нулю в направлении красных стрелок.

2. Отключаем рубильник 1.

3. Отцепляем провод 2 от РКН и временно вместо него цепляем провод подлинней, чтобы клещи повесить, от правой нижней клеммы рубильника к автоматом. Вот как чёрной стрелкой нарисовано.

4. Включаем рубильник 1.

5. Отключаем нагрузки. Подключаем по одному автомату, выясняем какая "криво" потребляет.

6. Опять отключаем рубильник, находим нулевой провод той самой нагрузки и отцепляем его от нулевой шины.

7. Снова включаем. Если нагрузка потребляет - значит есть паразитная цепь. Вероятно, какой-то провод висит на нулевой шине верхней квартиры.

8. Можешь повторить замеры без выкрутас, просто отключив верхнюю квартиру.

4. Находим

5 минут назад, agent776 сказал:

Выходит потребители крайнего правого автомата подключены к нулю где-то в коробке в стене, поэтому в проводе, подключенном к входному рубильнику, ток по фазе отличается от тока по нулю.

Ну и вот!

Пока я "либретто" рисовал -  ты сам во всём разобрался :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Дмитрий 78

Забавная тема, чего только не встретишь в электросетях :)

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776
2 минуты назад, Дмитрий 78 сказал:

Забавная тема, чего только не встретишь в электросетях :)

У меня еще часть выключателей на разрыве фазы, а другая часть - на разрыве ноля. Спасибо трезвому советскому строителю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller
1 минуту назад, Дмитрий 78 сказал:

Забавная тема,

Я не хочу! Не хочу я! Понимаешь? Не хочу я тебе возражать! Но ты сам меня вынуждаешь, ты сам! Читай:

2 часа назад, agent776 сказал:

PS Щиток собирал опытный электрик.

А теперь вопрос: как, (матом), опытный, (матом), электрик, (матом), допустил, (матом), такую, (матом), шнягу, (матом)? Почему владелец квартиры, (матом), должен, (матом), эту шнягу, (матом), исправлять? Ничего, (матом), забавного, (матом), не вижу, (длинным отборнейшим матом)!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776
2 минуты назад, steamroller сказал:

А теперь вопрос: как, (матом), опытный, (матом), электрик, (матом), допустил, (матом), такую, (матом), шнягу, (матом)? Почему владелец квартиры, (матом), должен, (матом), эту шнягу, (матом), исправлять? Ничего, (матом), забавного, (матом), не вижу, (длинным отборнейшим матом)!

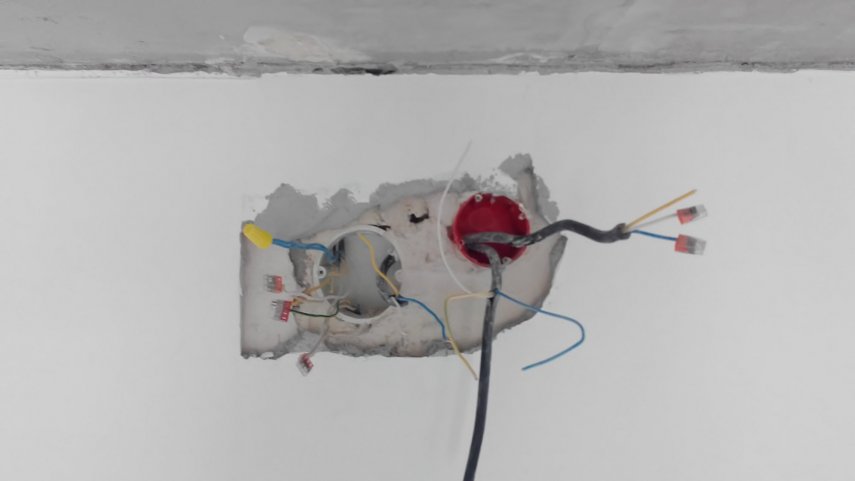

Если я прав, и проблемные потребители к нулю подсоединены напрямую где-то в распред коробке в какой-то стене, то что с этим делать электрику, которого вызвали поменять старый щиток на новый? Стены долбить? Шнягу не вижу, виноваты строители дома.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller
1 минуту назад, agent776 сказал:

что с этим делать электрику, которого вызвали поменять старый щиток на новый?

Оба вводных провода где-то там в области щитка проходят. Если сохраняется часть старой проводки, то в любом случае, обязательно, непременно, разрываются оба провода и щиток вставляется в разрыв. Что же он не звякнул концы? А еще мне глаз резануло подключение входов снизу. В принципе, совершенно наплевать где вход и выход. Но вообще-то принято вход делать сверху. Щиток набит совсем не плотно. Просто электрик поленился прокинуть проволочку под DIN рейкой или в обход.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776
3 минуты назад, steamroller сказал:

Оба вводных провода где-то там в области щитка проходят. Если сохраняется часть старой проводки, то в любом случае, обязательно, непременно, разрываются оба провода и щиток вставляется в разрыв. Что же он не звякнул концы? А еще мне глаз резануло подключение входов снизу. В принципе, совершенно наплевать где вход и выход. Но вообще-то принято вход делать сверху. Щиток набит совсем не плотно. Просто электрик поленился прокинуть проволочку под DIN рейкой или в обход.

Ок, я передам ему при встрече, что он - мудак :laugh:

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller

Вот это разговор! Вот это конкретика!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если снизу "входы", крайние два АВ на один провод? - По фото две жилы одного провода в них фоткнуты.

Такая же фигня на верхней рейке, первые 2 правых АВ от РКН.

При утечке в амперы - давно бы что-то горело и ( или ) плавилось бы).

Как повезло нам, что у нас есть АСТРО*IΔ :)  Есть ли подобное у немцев?)

При 2Р АВ всё бы проще порешалось).

Автор, вызовите электрика с поверенными клещами ).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
2 часа назад, agent776 сказал:

Спасибо трезвому советскому строителю.

А какое отношение он имеет к происходящему во Франкфурте-на-Майне?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
agent776
35 минут назад, SB3 сказал:

Если снизу "входы", крайние два АВ на один провод? - По фото две жилы одного провода в них фоткнуты.

Такая же фигня на верхней рейке, первые 2 правых АВ от РКН.

При утечке в амперы - давно бы что-то горело и ( или ) плавилось бы).

Как повезло нам, что у нас есть АСТРО*IΔ :)  Есть ли подобное у немцев?)

При 2Р АВ всё бы проще порешалось).

Автор, вызовите электрика с поверенными клещами ).

Тот двужильный провод сзади ящика соединен с двумя потребителями. На верхнем блоке так же.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
steamroller
18 минут назад, bagayama сказал:

А какое отношение он имеет к происходящему во Франкфурте-на-Майне?

Вот я тоже всё не решался спросить - какой контрабандой Агент завёз во Франкфурт "Рубеж" РКН1-40А?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Дмитрий 78
3 часа назад, steamroller сказал:

опытный

Я же недавно показывал, какую шнягу собрал  опытный электрик который подводные лодки строил :)



4 часа назад, agent776 сказал:

на разрыве ноля

В хрущах и брежневках это часто встречается, иногда встречается и в новострое :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Дмитрий 78
4 часа назад, agent776 сказал:

поменять старый щиток на новый

Для начала вводное УЗО поставить, ну и все остальное по регламенту B)

И цветовую дифференциацию штанов  проводов, неплохо было бы соблюдать :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Дмитрий 78 и? Если УЗО не сработает, вроде всё ок. А если сработает? - Всё равно кого-то звать и т.д.

Поделиться сообщением


Ссылка на сообщение
