Определить назначение элементов системы отопления МКД

[timrsz]

Прошу помочь определить назначение элементов системы отопления. После счетчика идет обратный клапан? Тройник заглушенный. Далее что это?

[steamroller]

@timrsz, а ты уверен, что после счётчика обратный клапан, а не соединитель? Чегой-то я таких шестигранных не встречал ни в своей практике, ни на полках магазов, ни на картинках в Сети. Хотя всё может быть.

А штука ниже смахивает на запорный клапан. Им регулируют.

Ты бы подетальней фотки поскидывал. Крупней и в разных ракурсах.

[timrsz]

1 час назад, steamroller сказал(а):

ты уверен, что после счётчика обратный клапан, а не соединитель?

Не уверен, поэтому вопрос поставил. Он же должен стоять после счетчика.

Поиск по "запорный клапан" на вскидку ничего похожего на мой не выдал. Может как-то по другому называется?

[steamroller]

3 минуты назад, timrsz сказал(а):

Он же должен стоять после счетчика.

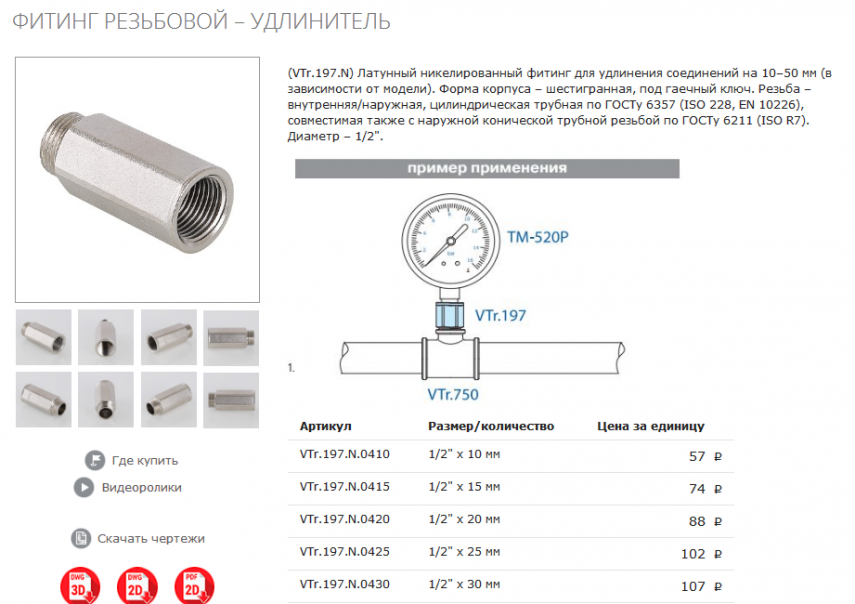

В системе отопления не должен. Клапаны ставят в системе водоснабжения с целью антискрутки и чтобы горячая не попадала в холодную или наоборот. Вот теперь по внешнему виду ясно -- после счётчика удлинитель, скорее всего Вальтековский.

Штука с красной ручкой называется "клапан балансировочный ручной". Глянь картинки, верняк наткнёшься на свою модель.

[timrsz]

13 минуты назад, steamroller сказал(а):

Штука с красной ручкой называется "клапан балансировочный ручной"

Да, спасибо огромное, нашел. Ручной балансировочный клапан MNT

Мне предстоит менять этот счетчик. Подскажите, используется ли этот клапан при замене? Нужно ли его перекрывать? Используется ли дренажный отвод, например выгнать воздух из системы после установки? Или достаточно закрыть шаровый кран на входе счетчика, и кран на обратке куда вставляется датчик?

[steamroller]

@timrsz, счётчик -- это счётчик. К регулятору отношения не имеет. И наоборот.

Отключиться от стояков обязательно придётся. Иначе счётчик не заменить. если клапан работает, так и не надо ничего с ним делать и даже крутить не надо. Ручной регулятор отличается от обычного вентиля лишь тем, что имеет конус на самом клапане, позволяющий плавно перекрывать поток при большом ходе штока, шкалу и дырки для подключения измерительных приборов.

[timrsz]

9 минут назад, steamroller сказал(а):

Отключиться от стояков обязательно придётся. Иначе счётчик не заменить.

Краны подачи и обратки перекрыл. Гайки-американки на счетчике открутил. Снял. Прикрутил новый. И тут вопрос: в счетчике воздух. Если не стравить, может пробка пойдет по системе? Я подумал может дренажный клапан (стрелка на фото) на ручном регуляторе открыть и стравить? Или присоединить только верх и стравить чутка, потом уже низ? Или такая воздушная пробка не проблема? Спасибо за подсказки. Просят за замену счетчика 1,5 тр. При моих бюджетах это дороговато, учитывая что водяные сам ставил.

[steamroller]

@timrsz Вот это скорость! Одобрямс! Воздуха в счётчике не много. И его можно стравить через любое доступное отверстие. При стравливании через мелкую дырку пойдёт вода с характерным шипением -- это вместе с ней воздух. А как шипение прекратится и просто водой дунет, значит готово. Но и бояться пузырей малого объёма не стоит. Они пробку не создадут и постепенно рассосутся. Но если мелкие.

Развоздушка всегда выше всех. Я обычно заполняю движением потока в сторону развоздушки, снизу вверх и не спеша. И уже потом открываю всё. Но у тебя получается ниппель ниже счётчика. Если бы я проектировал, установил бы развоздушку специально и выше. Какого-нибудь маевского в тройник. Может есть что-нибудь там?

[timrsz]

15 минут назад, steamroller сказал(а):

Но у тебя получается ниппель ниже счётчика. Если бы я проектировал, установил бы развоздушку специально и выше. Какого-нибудь маевского в тройник. Может есть что-нибудь там?

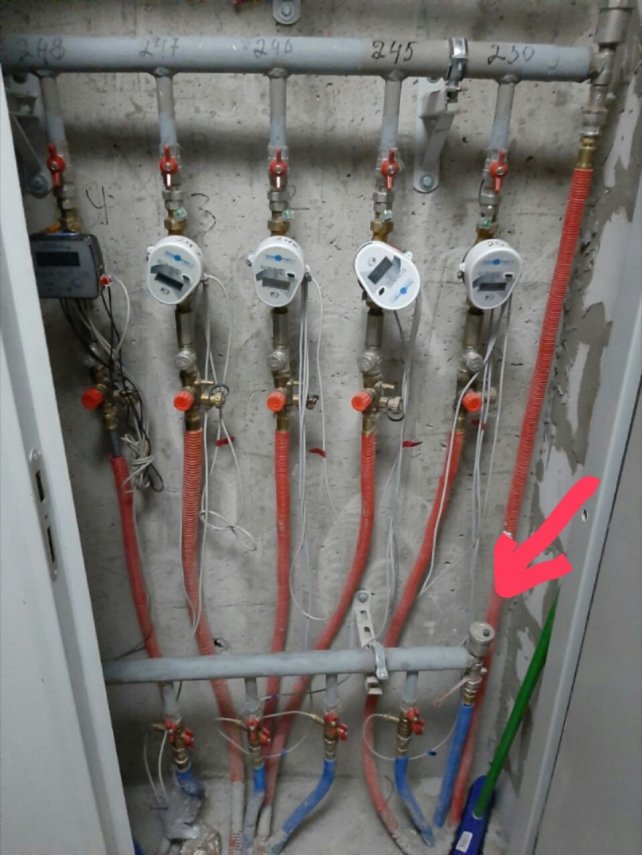

Развоздушки не нашел. На радиаторе в квартире только регулятор. Возможно общий клапан стравливания на обратке (стрелка на фото)?

Поскольку у меня на обратке кран закрыт, при снятом счетчике воздух не пойдет в систему и пробки в радиаторе не образуется? Достаточно подключить верх счетчика, подставить ведро и приоткрыть верхний кран (на входе) и дождаться потока без пузырей? Потом прикрутить низ счетчика к подаче. Потом открыть неспеша кран подачи, потом открыть обратку?

[steamroller]

28 минут назад, timrsz сказал(а):

Поскольку у меня на обратке кран закрыт, при снятом счетчике воздух не пойдет в систему и пробки в радиаторе не образуется?

Так точно!

29 минут назад, timrsz сказал(а):

Достаточно подключить верх счетчика, подставить ведро и приоткрыть верхний кран (на входе) и дождаться потока без пузырей?

Как я понял, между подающим краном и счётчиком есть соединитель "американка". Я бы сделал так: всё собираем, приоткрываем кран обратки и нежненько, аккуратненько отпускаем гайку американки. Там воздуха с гулькин. Сплюнет махом! И так каждую. И уже потом открываем обратку полностью и открываем подающие.

[Дмитрий 78]

После заполнения и запуска просто приоткрой кран маевского на радиаторе. Но, скорее всего, это лишнее.

Либо, верхнюю американку на счетчике не до конца затяни, приоткрой кран, воздух выйдет пойдет вода. кран закрой и американку затяни.

[steamroller]

@timrsz Во! Уставший Дима из региона 78 нарисовался Он не только советом, он ещё и и делом может подсобить. Дима человек воспитанный, а я как увидел исполнение, так матерился отбороным матом. Ну, честно, нельзя так делать, как смонтировали недомонтёрнутые монтёры. Диму рекомендую.

[timrsz]

Поставил успешно. Забавный коментарий от специалиста управляющей компании, который всем ставит счетчики за деньги, а мне пришел опломбировать: "мы ставим сразу, воздух не стравливаем. Стравить с радиатора в квартире за отдельные деньги" Вот так они работают))))
