Трубы в шкафу под кухонной мойкой

[es-domak]

Добрый день!

Скоро предстоит устаналивать шкафчик с мойкой и подключать там все трубы.
Слева от шкафичка будет стоять посудомойка. Также под шкафичом будет стоять фильтр для воды.
И получается, что в шкафичке под кухонной мойкой будет целый "клубок" разных труб.

Как их там укладывать и крепить?

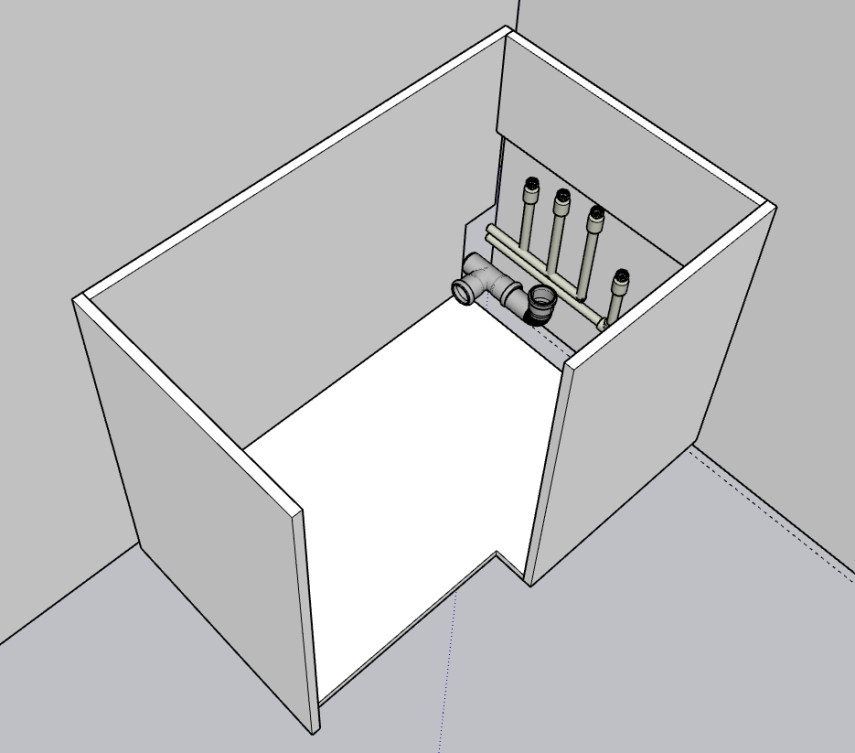

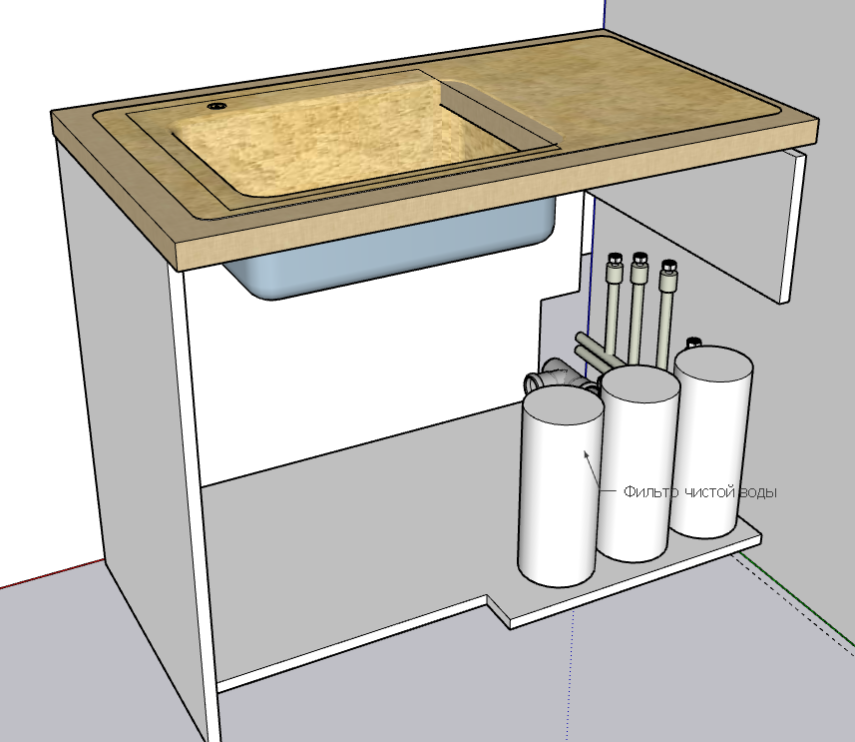

Вот как это выглядит сейчас:

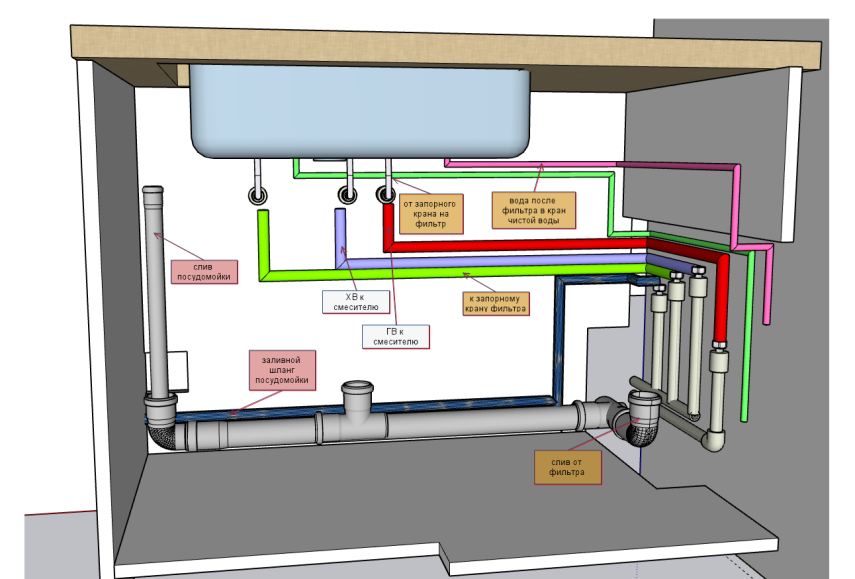

А вот как я прикидываю сделать трубы:

Подскажите, пожалуйста, как нужно крепить трубы к стенкам шкафчика?
Обычные сантехнические кронштейны со шпильками тут наверно не подойдут. На что крепить трубы?

[Дмитрий 78]

На клипсах

[Дмитрий 78]

[es-domak]

4 часа назад, Дмитрий 78 сказал(а):

На клипсах

Думаю, что клипсы не подойдут. Это если делать внутри шкафчика разводку "жесткими" трубами типа ППН. Так как трубы будем отмерять и отрезать до окончательной установки шкафа.
А после окончательной установки может получиться так, что шкаф сместится от первоначального положения на +- 1 см. Соответственно трубы уже не попадут в клипсы.

Кроме того, канализационная труба находится от стенки шкафчика на расстоянии примерно 6 см. Клипса просто не "достанет" до трубы.

[Дмитрий 78]

7 минут назад, es-domak сказал(а):

Думаю, что клипсы не подойдут. Это если делать внутри шкафчика разводку "жесткими" трубами типа ППН. Так как трубы будем отмерять и отрезать до окончательной установки шкафа.
А после окончательной установки может получиться так, что шкаф сместится от первоначального положения на +- 1 см. Соответственно трубы уже не попадут в клипсы.

Кроме того, канализационная труба находится от стенки шкафчика на расстоянии примерно 6 см. Клипса просто не "достанет" до трубы.

Получится. Канализация отводами разных углов в нужную плоскость выставляется. А с водой вообще нет проблем.

[volkodav]

Непонятки по зелёным трубам и персональному отводу для слива от осмоса.

И где будет стоять накопительный бак? Справа не влезет.

[es-domak]

9 часов назад, volkodav сказал(а):

Непонятки по зелёным трубам и персональному отводу для слива от осмоса.

Зеленые трубы - к "запирающему" крану-вентилю для осмоса. Я перед входом в осмос решил поставить отдельный кран. Именно этот кран включает подачу воды на фильтр. При закрытом кране исключаются всякие там гидроудары. Мне показалось - так будет безопаснее. Поэтому одна труба идет от водорозетки к этому крану, потом от крана - на фильтр. После фильтра вода подается по обычной трубочке в обычный кран-излив чистой воды. То есть кран чистой воды работает просто как излив (я из него вообще хотел вытащить кран-буксу).

Отдельный слив для осмоса... А зачем тянуть длинную трубку к мойке, врезаться в мойку? Ведь рядом с фильтром есть канализационная труба, в которую можно вставить переходник. У меня даже была мысль сделать этот отдельный слив с помощью сифона, ну чтобы избежать разных там неприятностей.

9 часов назад, volkodav сказал(а):

И где будет стоять накопительный бак?

Бака нету. Прямоточный осмос.

[es-domak]

15 часов назад, Дмитрий 78 сказал(а):

А с водой вообще нет проблем.

Ну как же нет проблем?

Я же писал - сейчас шкаф нет возможности установить точно на свое место. После сборки всего кухонного гарнитура, шкаф может немного сместиться. Значит, все предварительно сделанные в нем крепления тоже сместятся. И если первоначально трубы для воды проложить под клипсы, разметить и закрепить эти клипсы на стенке шкафчика, то после переустановки расстояние от трубы до клипсов может получиться например 2 см. То есть труба просто не достает до клипсов. И что тогда делать?

Я думал может быть применить какие-то "гибкие" трубы, которые можно потом чуток подогнуть. Либо какие-то "настраиваемые" клипсы, которые могут регулировать расстояние от стенки шкафчика (типа как сантехническая шпилька). Есть что-то подобное?

[Дмитрий 78]

7 минут назад, es-domak сказал(а):

Ну как же нет проблем?

Я же писал - сейчас шкаф нет возможности установить точно на свое место. После сборки всего кухонного гарнитура, шкаф может немного сместиться. Значит, все предварительно сделанные крепления тоже сместятся. И если первоначально трубы для воды проложить под клипсы, разметить и закрепить эти клипсы, то после переустановки расстояние от трубы до клипсов может получиться например 2 см. То есть труба просто не достает до клипсов. И что тогда делать?

Я думал может быть применить какие-то "гибкие" трубы, которые можно потом чуток подогнуть. Либо какие-то "настраиваемые" клипсы, которые могут регулировать расстояние от стенки шкафчика (типа как сантехническая шпилька). Есть что-то подобное?

Тут есть два варианта:

1) идёт сборка от точек ввода после монтажа шкафа по факту.

2) идёт предварительная сборка "на столе" ( берется площадка из фанеры размером с внутреннюю поверхность стенки шкафа или меньше) потом либо вся фанера со сборкой вставляется в шкаф, либо если хотите, можете собранные агрегаты снять и поставить в шкаф на соответствующее место. С точками подключения соединяете затем американками.

[volkodav]

2 часа назад, es-domak сказал(а):

Бака нету. Прямоточный осмос.

Дебет после осмоса будет примерно капля/секунда. Да и с краном ерунда, не нужно этого.

[es-domak]

2 часа назад, Дмитрий 78 сказал(а):

1) идёт сборка от точек ввода после монтажа шкафа по факту.

Это не реально. У этого шкафа очень узкая дверца. Будет очень неудобно.

2 часа назад, Дмитрий 78 сказал(а):

2) идёт предварительная сборка "на столе" ( берется площадка из фанеры размером с внутреннюю поверхность стенки шкафа или меньше) потом либо вся фанера со сборкой вставляется в шкаф, либо если хотите, можете собранные агрегаты снять и поставить в шкаф на соответствующее место. С точками подключения соединяете затем американками.

Вот этот вариант интересный. Надо попробовать. Спасибо!

[Дмитрий 78]

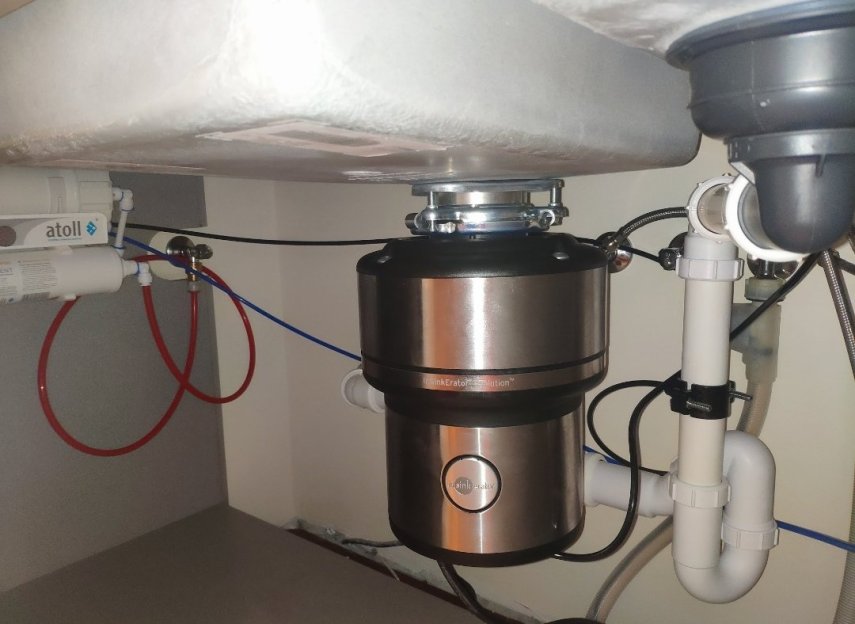

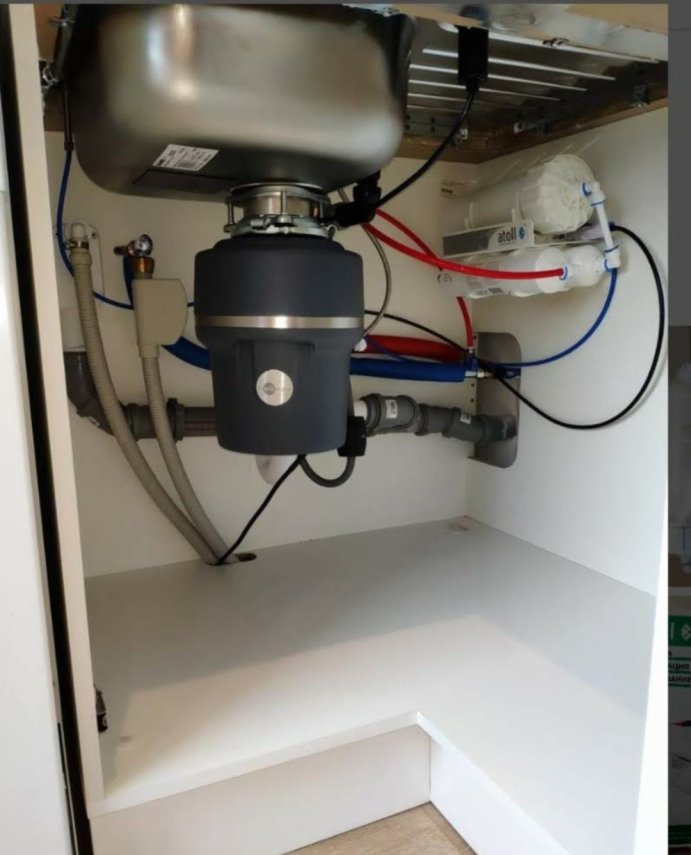

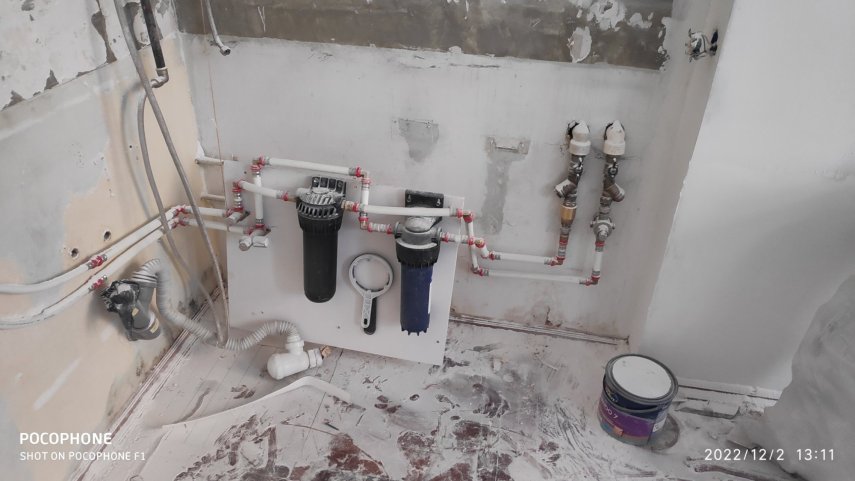

Примерно так. Здесь сначала в стоящем столе все было сделано, а потом люди решили заменить кухню.

[es-domak]

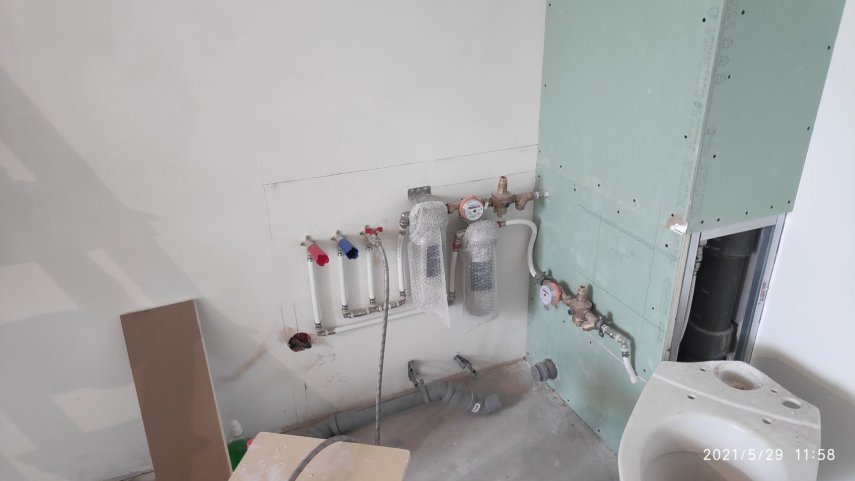

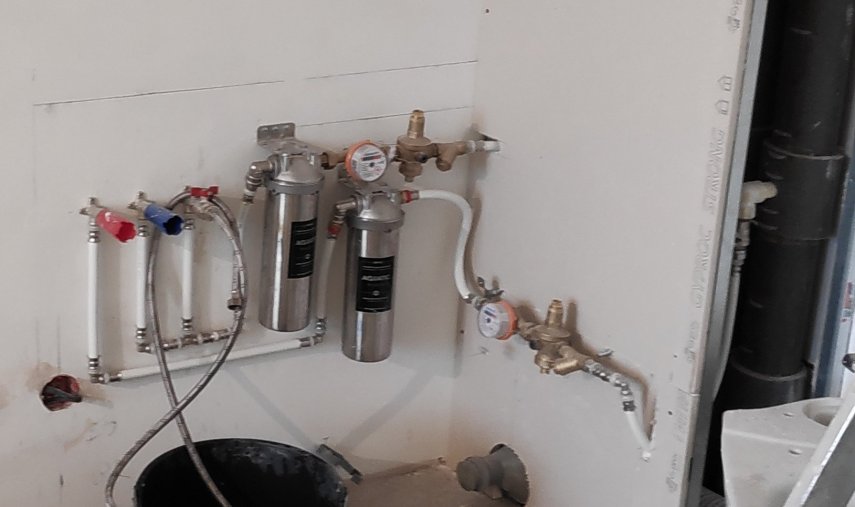

Я тоже хочу себе поставить магистральный фильтры. Но уже не получится

[volkodav]

11 час назад, es-domak сказал(а):

зачем тянуть длинную трубку к мойке, врезаться в мойку? Ведь рядом с фильтром есть канализационная труба

Вот именно. Дырочку в трубе делаете и с помощью хомута с отводом, который в комплекте с фильтром идёт, устанавливаете дренаж после осмоса.

Как без накопительного бака я так и не понял. Вода по капельке из крана будет идти.

[Technik-san]

49 минут назад, volkodav сказал(а):

Как без накопительного бака я так и не понял. Вода по капельке из крана будет идти.

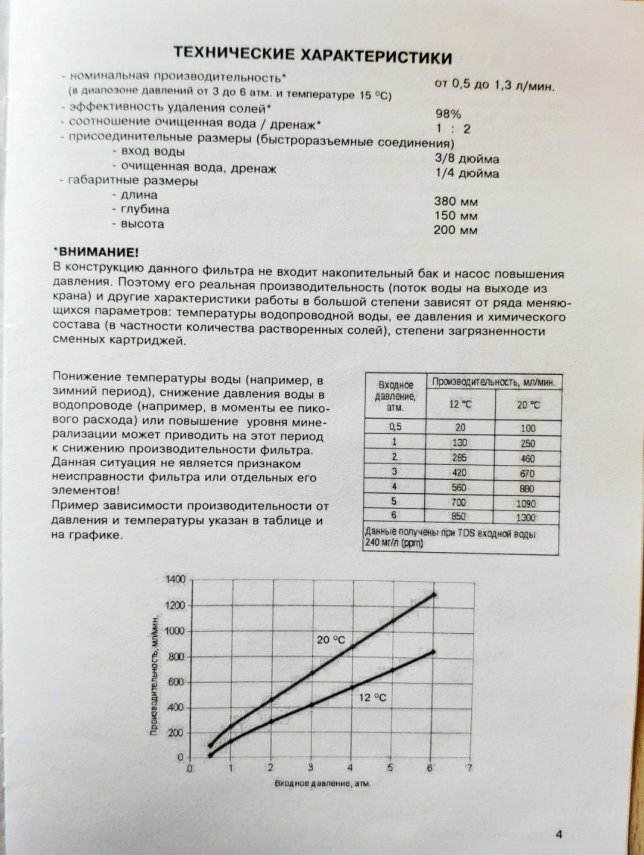

Не знаю, что там у автора, но мне приходилось не раз ставить обратно осмотические фильтры без накопительного бака. Производительность данной модели в среднем 0.5 л/мин при 3-х кг на вводе

[zmeygordynich]

16 часов назад, volkodav сказал(а):

Вода по капельке из крана будет идти.

С выше показанным - по капельке каждые 5 миллисекунд.

[volkodav]

@zmeygordynich , не знал я про такие осмосы. И всё равно, пол литра за минуту - тот ещё гемор.

[es-domak]

15 часов назад, Technik-san сказал(а):

Не знаю, что там у автора, но мне приходилось не раз ставить обратно осмотические фильтры без накопительного бака. Производительность данной модели в среднем 0.5 л/мин при 3-х кг на вводе

Да, фильтр именно такой. И есть возможность еще улучшить производительность. Ну это потом - после ремонта.

[es-domak]

Хочу попробовать прикрепить трубы с помощью самодельных шпилек.
Вкручу в стенку шкафа мебельную резьбовую втулку, а в нее - шпильку.

Короткие шпильки нужной длины надо будет нарезать из длинной метровой шпильки.
Я ни разу такого не делал. Подскажите как это делается?
Чтобы нарезать из болгаркой, шпильку закрепить в чем-то надо?
Или можно просто на весу резать? Типа одной рукой держу шпильку, а второй - болкаркой режу.

И как потом после отрезания обработать край? Напильником?
Как восстановить резьбу в месте реза, чтобы накрутить гайку или хомут?

[Дмитрий 78]

На весу болгаркой резать нельзя. Деталь укладывается на опору, надежно фиксируется (прижимается) во избежание качания и вибрации, затем не спеша аккуратно режете. Затем болгаркой же слегка шпильку затачиваете как карандашик вращая деталь (снимаете фаску буквально 1мм).
