Как нарисовать радиус?

радиус гкл

Сообщений в теме: 24

#1   olegopHren

olegopHren
  • Топикстартер
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 866 сообщений
  • 10 спасибо
  • 2

Отправлено 22 Ноябрь 2004 - 15:58

Подскажите кто знает как нарисовать правильную окружность на потолке если центр радиуса находится за пределами комнаты,а диаметр больше этой комнаты?,не выносить же листы на улицу и там рисовать :),должно быть какое то геометрическое решение,к примеру потолок от Григория?


  • 0

#2   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 22 Ноябрь 2004 - 19:41

Вопрос интересный есть на него решениеМожно на миллиметровки начертить сам потолок в рамках комнаты, взять масштаб к примеру 1см=1метру затем наставить контрольных точек, далее замерить расстояние от точек до стен останеться только перевести в масштаб и записать результаты. Подходим к реальному потолку :) с помощью рулетки и согласно записей рисуем точки прямо на потолке потом соединяем эти точки отрезками и дело сделано :)
  • 0

#3   olegopHren

olegopHren
  • Топикстартер
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 866 сообщений
  • 10 спасибо
  • 2

Отправлено 23 Ноябрь 2004 - 09:46

Sano ты просто находка как я раньше сам не дотумкал :beer: Интересно а есть еще какоенибудь решение?может быть в начертательной геометрии посмотреть?
  • 0

#4   Patishon

Patishon
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 242 сообщений
  • 3

Отправлено 23 Ноябрь 2004 - 19:37

Я делал из гипсокартона шаблон ,ставил контрольные точки на потолке ну и понеслась. На шаблоны ГКЛ не жалею- всеравно не мой :D Григорий
  • 0

#5   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 23 Ноябрь 2004 - 19:40

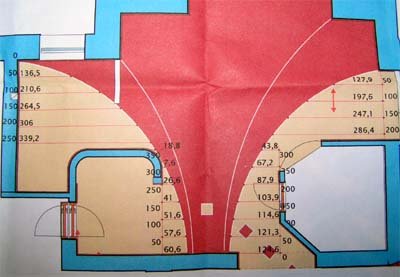

В догонку Нам на работе дают чертежи сделанные на компе там всё процессор высчитал но можно и на бумаге если нет времени с прогой разбираться.Небольшой файл

Прикрепленные изображения

  • ____ - Размер 33,44К, Загружен: 1349

  • 0

#6   olegopHren

olegopHren
  • Топикстартер
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 866 сообщений
  • 10 спасибо
  • 2

Отправлено 24 Ноябрь 2004 - 05:09

А может действительно по милемитровке контрольные точки на потолок и небольшой шаблом радиуса,этим шаблоном все точки и свести,наверное по трем точкам устанавливать шаблон чтобы радиус не ушел.
  • 0

#7   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Ноябрь 2004 - 22:36

Ну да, вот только и точки нужно будет через равное растояние делать чтоб потом шаблон по точкам можно выставитьНомер с шаблоном пройдёт если нужен радиус, а если овал или эллипс? вон на рисунке там больше овалы чем круги.
  • 0

#8   olegopHren

olegopHren
  • Топикстартер
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 866 сообщений
  • 10 спасибо
  • 2

Отправлено 25 Ноябрь 2004 - 15:26

Sano

Номер с шаблоном пройдёт если нужен радиус, а если овал или эллипс?

Да, ты прав.
  • 0

#9   Guest

Guest
  • Offline
  • Заглянувшие

Отправлено 25 Ноябрь 2004 - 18:40

А когда есть контрольные точки , привязанные к определнным точкам на шаблоне, то какая разница круг или эллипс рисовать ? Я тоже раньше пробовал по сетке делать, но когда потолок многоэтажный, то мороки больше.
  • 0

#10   Patishon

Patishon
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 242 сообщений
  • 3

Отправлено 25 Ноябрь 2004 - 18:45

Пардон, не вошел нормально.Последнее сообщение от меня.Григорий
  • 0

#11   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 26 Ноябрь 2004 - 18:10

По мне так мороки больше возиться с шаблонами :( а так на потолке начертил что надо и вперед и всеравно скольки уровневый потолок. :)
  • 0

#12   olegopHren

olegopHren
  • Топикстартер
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 18-Ноябрь 04
  • 866 сообщений
  • 10 спасибо
  • 2

Отправлено 27 Ноябрь 2004 - 05:05

Sano
Всетаки без шаблонов наверное будет ломаная линия,и можно имхо ошибиться
в плавности дуги.
  • 0

#13   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 27 Ноябрь 2004 - 18:37

Ну да ломанная и получиться тут два выхода или больше точек ставить или самому на глаз продолжать линию и в этом может помочь к примеру полоска двп или гибкого пластика, с помощником можно выгнуть её по нескольким точкам и начертить линию по ней ;) А шаблон к примеру на тот потолок (рисунок выше) не подойдёт там четыре дуги и все разные это же надо будет четыре шаблона делать, нет только не это :o И раз уж тут речь была из чего шаблоны сделать то лучше чем вариант из ДВП труднее придумать из ДВП выйдет легкий, дешевый и прочный шаблон :) не то что из ГКЛ.
  • 0

#14   dag

dag
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 06-Февраль 06
  • 217 сообщений
  • 32 спасибо
  • 1

Отправлено 16 Апрель 2007 - 23:45

помогите правильно нарисовать овал.если можно,то желательно расписать действия по этапам.
  • 0

#15   dag

dag
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 06-Февраль 06
  • 217 сообщений
  • 32 спасибо
  • 1

Отправлено 17 Апрель 2007 - 00:44

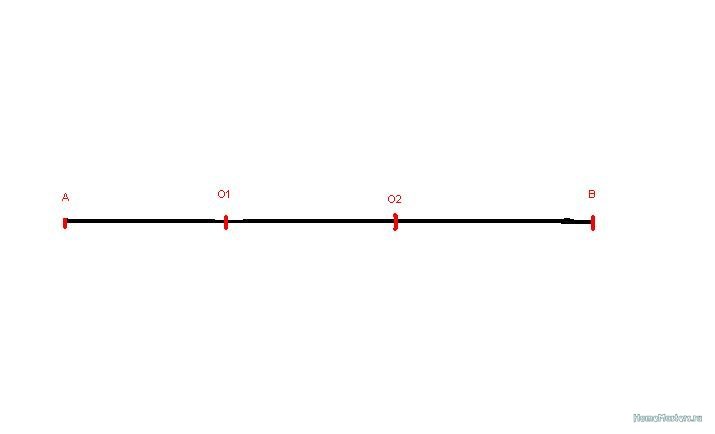

4 - Размер 28,47К, Загружен: 877 из собственных изысканий.Последовательность построения овала по заданному размеру большой оси овала АВ производят следующим образом. Ось АВ делят на три равные части (АО1, О1О2, О2В). 1 - Размер 7,91К, Загружен: 386 Радиусом, равным О1О2, из точек деления О1 и О2 проводят окружности, пересекающиеся в точках m и n. 2 - Размер 17,61К, Загружен: 348 Соединив точки n и m с точками О1 и О2, получают прямые nО1, nО2, mО1, mО2, которые продолжают до пересечения с окружностями. Полученные точки 1,2,3, и 4 являются точками сопряжения дуг. 3 - Размер 25,89К, Загружен: 312 Из точек m и n, как из центров, радиусом R1, равным n2 и m3, проводят верхнюю дугу 12 и нижнюю дугу 34


  • 0

#16   kot-valerianez

kot-valerianez
  • Offline
  • Мастера
  • Бригадир
  • PipPipPip
  • 13-Июнь 06
  • 110 сообщений
  • 44 спасибо
  • Кишинев
  • 1

Отправлено 17 Апрель 2007 - 07:17

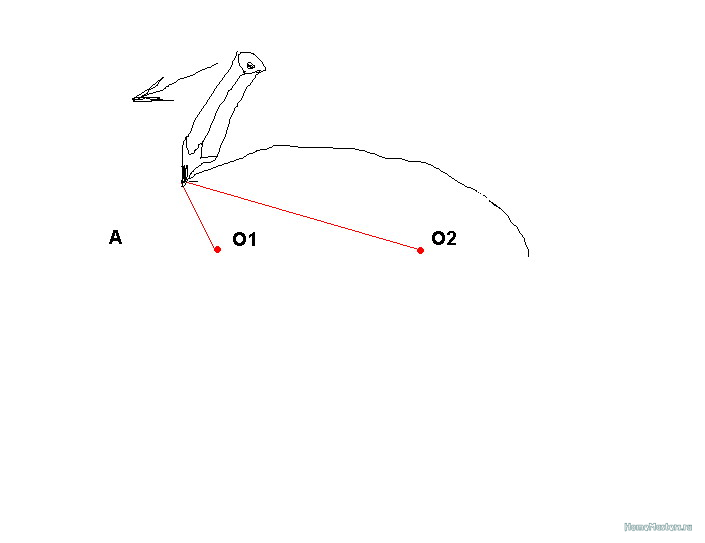

В точки фокусов вбиваете 2 гвоздика или самореза, к ним привязываете концы нитки длино равной О1А + О2А. Образуется петля, с её помощью карандашом наносите овал, следя, чтобы натяжение нити не уменьшалось. Суть метода: у эллипса сумма расстояний от любой точки окружности до фокусов всегда постоянна. untitled - Размер 15,84К, Загружен: 532
  • 0

#17   dag

dag
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 06-Февраль 06
  • 217 сообщений
  • 32 спасибо
  • 1

Отправлено 17 Апрель 2007 - 19:03

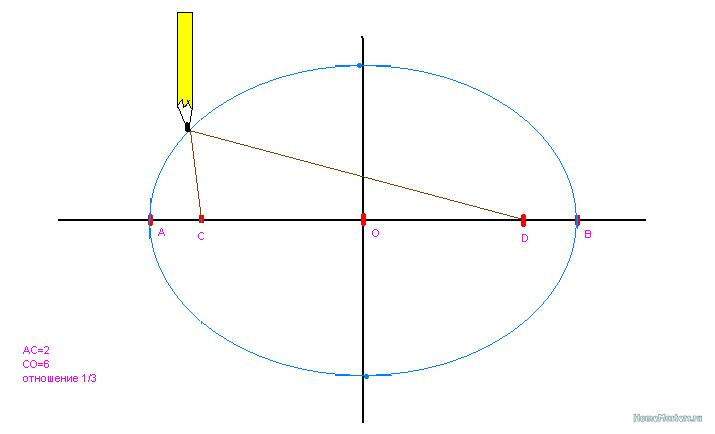

спасибо.праверил ваш метод на листке бумаги,вместо шурупов(гвоздиков) вставлял иголки.метод рабочий .вот улучшил немного ваш рисунок. 5 - Размер 17К, Загружен: 629
  • 0

#18   Elena

Elena
  • Offline
  • Заглянувшие

Отправлено 05 Август 2008 - 12:19

как теперь наити площадь эллипса?
  • 0

#19   Одессит

Одессит
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 31-Июль 08
  • 305 сообщений
  • 117 спасибо
  • Киев
  • 2

Отправлено 05 Август 2008 - 12:52

Площадь эллипса вычисляется по формулеS = πab где а и b полуоси эллипса.
  • 0

#20   Aleksei Ruljov

Aleksei Ruljov
  • Offline
  • Заглянувшие

Отправлено 15 Сентябрь 2016 - 16:32

Всем здравствуйте! Нашел ответ здесь:


Как рассчитать радиус и нарисовать окружность без циркуля.

Добрый день, дорогие начинающие швеи-самоучки. Сегодня я решила написать статью, которая нам поможет в будущем кроить детские панамки, взрослые пляжные шляпы, а также юбку-солнце, и естественно воланы. Как вы догадались, речь идет об умении рассчитать радиус окружности, и суметь нарисовать ее без циркуля. Потому что вполне возможно, что нам понадобится нарисовать окружности такого размера, для которого циркули и не продаются. Да и не у всех дома есть циркуль.

Итак, на повестке дня следующее:

  • Расчет радиуса окружности, для панамки, волана и юбки-солнца.
  • Три способа нарисовать окружность без циркуля.

КАК РАССЧИТАТЬ РАДИУС ОКРУЖНОСТИ.Для чего он нужен, этот расчет радиуса? Чтобы начертить окружность, нам надо знать радиус этой сомой окружности – то есть расстояние от одной ножки циркуля до другой.

Допустим нам надо нарисовать окружность донышка панамки, и все что мы знаем, это обхват головы ребеночка. Как широко надо раздвинуть ножки циркуля, чтобы в итоге получить окружность, совпадающую с размерами головы ребеночка?

Или нам нужно начертить окружность юбки-солнца, зная только то, что длина окружности должна идеально совпадать с обхватом нашей талии.
Сейчас, чтобы все было предельно ясно и понятно, разберем 2 конкретных случая, которые чаще всего встречаются в работе швей.
Это расчет радиуса донышка панамки.    И расчет радиуса на выкройке юбки-солнца.

Итак, поехали…
Ситуация первая – нужно рассчитать радиус и начертить окружность дня панамки для девочки.
Эту история я красиво расписала в картинках прямо с текстом -рассуждением. Чтобы была понятна  вся последовательность работы мозга. )))



Значит, чтобы узнать радиус – нам надо наш обхват головы ребеночка поделить на 6,28.
Берем мобильный телефон, находим в нем калькулятор и делим наши 42 см обхвата головы на 6,28 – получаем 6,68 см = то есть 6 см и 6 мм. Это и есть радиус.
Значит, нам надо раздвинуть ножки циркуля на расстояние 6 см 6 мм. И тогда нарисованная нами окружность будет равна 42 см – то есть ляжет ровненько по головке ребенка (только не забудьте ее обвесит отступив на 1 см для припусков на швы).

Ситуация вторая – нужно начертить окружность юбки-солнца. Все что мы знаем это обхват талии и длина юбки которую мы в итоге хотим получить.
В чертеже юбки солнца есть 2 окружности. Маленькая (внутренняя) должна лечь ровненько на нашу талию. То есть длина этой окружности должна совпасть с обхватом талии. Обхват талии 70 см, значит, и длина окружности должна быть 70 см (ну, разве что, там всякие сантиметры туда-сюда  в виде припуска на швы, или еще какую дополнительную отделку в виде поясочка или кокеточки)
Значит нам нужно узнать, какого радиуса чертить круг, чтобы окружность в результате получилась длиной в эти нужные нам70 см.

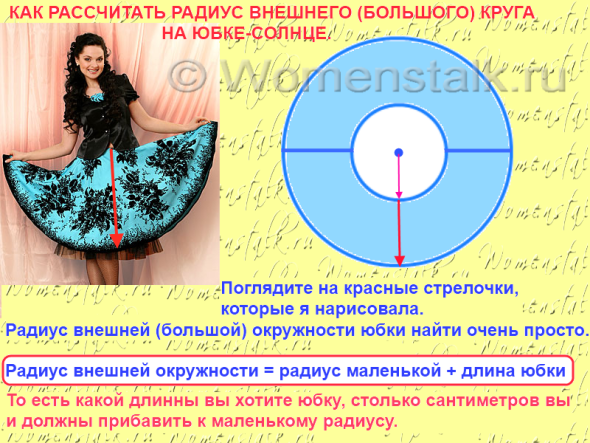

На картинке ниже я все расписала и как рассчитать радиус маленькой окружности и как потом узнать радиус большой окружности.
И когда начерчена маленькая окружность. Все что нам нужно, это к маленькому радиусу прибавить желаемую длину юбки – и мы получаем большой радиус для большой окружности края юбки.
Вот с расчетами мы разобрались. Будем шить юбки и панамки – буду отправлять вас в эту статью.
Теперь давайте разберемся, как нарисовать окружность любого размера без циркуля.
КАК НАРИСОВАТЬ ОКРУЖНОСТЬ БЕЗ ЦИРКУЛЯ.Вот здесь ниже я проиллюстрировала тремя картинками три способа. Надеюсь что все понятно нарисовано и прописано.
Да это быстрый способ — но надо следить за тем, чтобы карандаши не откланялись в сторону. Угол наклона карандаша изменяем радиус. Или надо чтобы один человек ровно держал один карандаш, а другой ровно перпендикулярно чертил вторым карандашом.
Вообще-то, чем ниже привязана нитка тем точнее будет окружность. Поэтому некоторые пользуются маленькими булавочками. Погрешность при отклонении булавки в сторону небольшая, и при шитье ею можно принебречь.
И все-таки самый вернейший способ начертить точный круг без циркуля, это при помощи обычной линейки и карандаша. Вот как это выглядит:
И далее по кругу, двигаем сантиметр (как часовую стрелку в часах) и отмечаем точки на одном и том же расстоянии — то есть на одной и той же цифре сантиметровой ленты. Вместо ленты можно использовать бечевочку с нанесенной на ней отметкой — главное убедитесь что бечевочка нисколько не тянется.
Ну вот и все – еще один пробел в знаниях устранен — теперь можно и на юбку-солнце замахнуться и на панамку — рассчитывать радиусы мы умеем .  То ли еще будет! Скоро мы с вами так поумнеем, что без страха будем браться за самые сложные модели. Вот еще вам про воланы расскажу и про выкройку-основу – да-да мы нарисуем с вами настоящую взрослую выкройку-основу за 30 минут —  и как говорится, понеслась… будем шить все подряд )))). И не только детские платьица.
Ольга Клишевская, специально для сайта «Женские разговоры».



В нижней части страницы есть иллюстрация. Сводится к тому, что берем два карандаша и привязываем их друг к другу веревкой нужного расстояния. Один карандаш -ось, а другим обводим и получаем диаметр. На потолке рисовать не удобно, а на полу, вполне можно. Один держит, второй - ведёт.


  • 0

#21   Evgenik

Evgenik
  • Offline
  • Модераторы
  • Самоделкин-любитель
  • PipPipPipPip
  • 16-Декабрь 07
  • 7 046 сообщений
  • 1037 спасибо
  • Сибирь
  • 199

Отправлено 15 Сентябрь 2016 - 16:52

Ну спасибо, насмешил на ночь глядя глубокомысленными инженерными выкладками :laugh:  Юбка-солнце   :lol:


  • 0

#22   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 15 Сентябрь 2016 - 16:59

Удалил эту ссылку на статью ткачих
  • 0

#23   KGB

KGB
  • Online
  • Admin
  • Админ, просто админ
  • PipPipPipPip
  • 17-Ноябрь 04
  • 6 672 сообщений
  • 1414 спасибо
  • Санкт-Петербург
  • 265

Отправлено 15 Сентябрь 2016 - 17:04

Удалил эту ссылку
Да ладно, хотят спамеры статью, будет им статья. Только не у них, у нас!
  • 0

#24   fayaaaa

fayaaaa
  • Offline
  • Прорабы
  • наивное чукотское дитя
  • PipPipPipPip
  • 19-Апрель 14
  • 997 сообщений
  • 161 спасибо
  • Лямбург-сити
  • 206

Отправлено 15 Сентябрь 2016 - 21:09

Хм.. мне интересно, я одна, как дура, большие радиусы при помощи пластиковой панели рисую?


  • 0

#25   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 709 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 15 Сентябрь 2016 - 22:07

Есть ещё и дураки
