Everz-z-z

Пытаюсь понять, как проходит проводка

Recommended Posts

Дано: квартира в новостройке (кирпич + бетон).Черновая стяжка была залита до покупки, потому, что проходит в полу остается только догадываться.Набросал схему расположения розеток и освещения.Из розеток провода идут в стену вниз и вверх. Пока отключением и определением их по одной и определением, что после этого перестало работать, не занимался.Провода от выключателей сходятся у потолка и, судя по отсутствию штроб, идут через потолок.Может быть, кто-то сталкивался с такими квартирами и выскажет предположения, как соединены розетки между собой.Интересен предполагаемый порядок (ибо уменьшит количество операция по выявлению последовательности соединения) и предполагаемый способ прокладки (в пустотах плит, либо под стяжкой у соседей сверху).Есть ли надежда, что при помощи троса для протяжки можно протащить новый кабель?







Edited by Everz-z-z

Share this post


Link to post
Share on other sites

Everz-z-z провод от выключателей к верхнему свету идёт в полости плиты.

перепротянуть кабель в стенах удасться врядли , не известно сколько перегибов и под какими углами, на мой взгляд проще и быстрее проложить всё по новой и как Вам надо.

Share this post


Link to post
Share on other sites

Спасибо! А каковы шансы протянуть хотя бы кабель в потолке (там 3 провода вместо кабеля)?Еще не приступал, но хотелось бы знать к чему готовиться.В плитах такие полости идут специально в определенных местах, либо естественные круглые?Просто одна из стен, над которой кабели входят в потолок будет переноситься на 20 мс. и вход окажется в ванной комнате.Если полости идут подряд, думаю, можно как-то продолбиться в соседнюю и затянуть провода туда, а отверстие над ванной комнатой замазать.


Edited by Everz-z-z

Share this post


Link to post
Share on other sites

глянул первую фотку и знакомая картина, дом монолит и наверху фирменные распред коробки от застройщика, в монолите дыра и в ней провода скручены короткие участки ещё сможете выдернуть там с розеток, выключателей, люстры от распред коробки если не далеко,но длинные уже вряд ли получится

Share this post


Link to post
Share on other sites

То есть там провода замоноличены и свободного места даже для троса-протяжки нет? Как-то стрёмно вытягивать проводку к освещению, если нет уверенности, что на ее месте можно проложить новый кабель. В подрозетник кабель выходит из трубочки. Какова вероятность, что он замоноличен в этой трубочке по всей длине?

Share this post


Link to post
Share on other sites
Everz-z-z немного забежал вперёд у Вас всёже потолок не плиты а в монолитной плите проложен кабельканал или трубка, тут нужно фото пололка. Если мнонолит, то без "крови" врядли удасться.

Share this post


Link to post
Share on other sites

у вас дом монолит или нет? скажите ужев монолите проложены трубы пластиковые где то затычки из пенопласта поролона заложены и это хозяйство идет примерно так, как строяк бросил так и получилось после всё залито бетоном разгребать все эти дырочки и трубочки можно упарится так как они идут бессистемно, хоть углом хоть полукругом и выдалбливать все замазанные отверстия вдруг есть там провод или нет можно до посинения потом ещё электрики шаловливые ручки напихают проводов по разному и всё привет без поллитра не разобраться и к тому они могут быть залиты раствором, сосед сверху стяжку сделал, раствор затёк и кранты

Share this post


Link to post
Share on other sites

Какова вероятность, что он замоноличен в этой трубочке по всей длине?

уверенности нет никакой, но скорее всего по всей длине, Вы повнимательнее изучите как приходит всё это великолепие к распредкам (ну немного и аккуратно расковыряйте гипс которым там примазано) и около щитка , как туда приходит и уходит.Но всёже скорее всего придётся ваять с нуля. Хотя не будем забегать вперёд.

и всё привет без поллитра не разобраться

думаю и поллитрА не панацея :)

Share this post


Link to post
Share on other sites

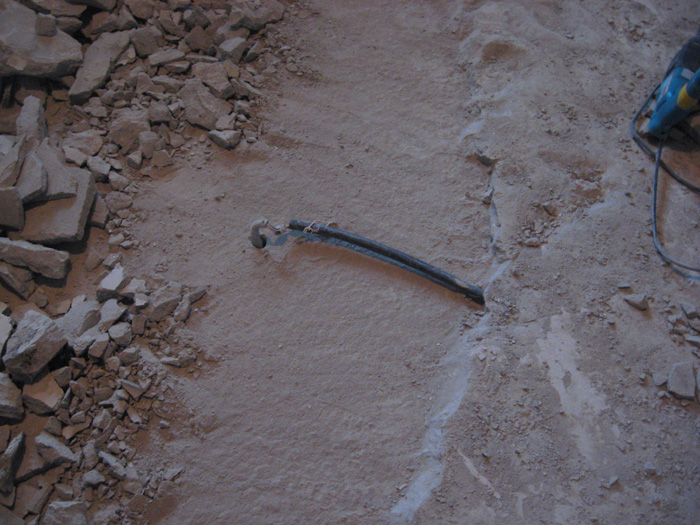

Everz-z-z, вот это не твой случай, но поможет понять принцип. Провода проложены в трубах, замоноличенных в бетон. Если сама труба не повреждена, продёрнуть по ней свежий провод не составляет труда, используя в качестве протяжки старый провод.

Надо нащупать распредкоробки. Методом простукивания. После их вскрытия картина проясняется.


Выход потолочного светильника. Видно, что там же проходит провод от одной стены к другой.


Share this post


Link to post
Share on other sites

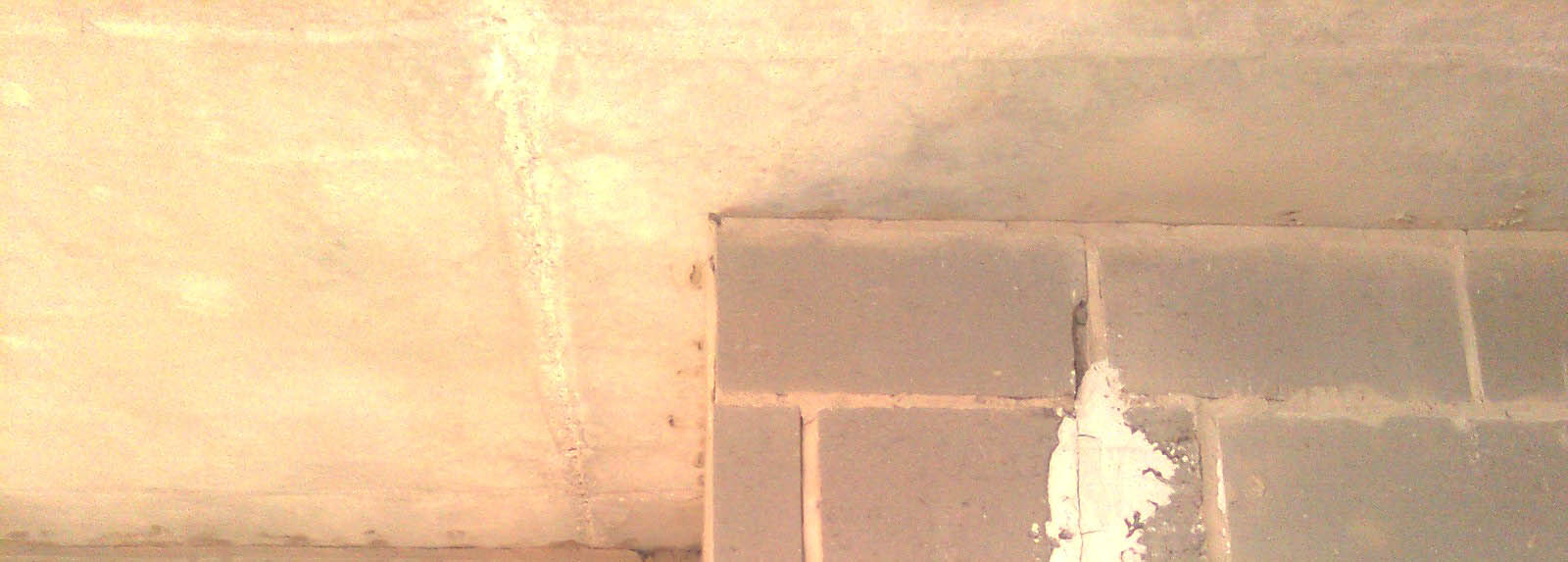

Привожу фото потолка (то, что нашел).Дом значится, как Монолит+кирпич.Фото дома также прилагаю.Как буду там в следующий раз, попробую сделать более подробные фотки потолка.Фото кабеля, под плиту в первом посте позволяют надеяться на то, что проводка убрана в шланг.Спасибо за ответы. Буду пытаться работать в этом направлении.



Edited by Everz-z-z

Share this post


Link to post
Share on other sites

скорее всего вводной кабель замоноличен в полу, а точнее - в перекрытии, а разводка по квартире в потолке.Хотя, возможны варианты. вскрой розетки и посмотри, откуда кабеля в подрозетники входят.

Share this post


Link to post
Share on other sites

От розеток будет видно, где распредкоробки искать. А как их вскроешь, тогда почти полностью всё прояснится.

Share this post


Link to post
Share on other sites

В промежутках между другими работами немного поработал тросом-протяжкой. Старую проводку пока не демонтировал - просто проверял.Судя по всему, штробить пол не придется. Почти все каналы к розеткам были успешно пройдены протяжкой. Каналы к люстрам и к электроплите еще не смотрел.Зато для интереса попробовал засунуть протяжку в правую коробку под щитком. Из нее выходит две пары шлангов - два вверх (забиты раствором у основания) и два снизу. Все шланги пустые. В левый шланг протяжка ушла на 9,7 м., в правый - на 10,6 м. У меня нет даже примерных идей, куда может в квартире идти кабель такой длины.Также попробовал пропустить протяжку вниз от последней (16) розетки в комнате. Протяжка ушла на 8 метров, судя по звуку, она дошла до стены в районе щитка, но я даже примерно не представляю, до куда именно. Такой канал был бы очень кстати, ибо планирую в дальнейшем вывести свет и розетку на лоджию, посадив на отдельный автомат. Как бы определить докуда дошла протяжка...Также выявилась еще одна проблема: в некоторых шлангах ощутимо хлюпает вода. Интересно, можно ее оттуда как-нибудь убрать? Прокладывать планирую NYM, но все равно, в воде как-то неприятно.Что касается ввода в квартиру, то он отчетливо виден на фотке. Это 3 отдельных провода сечением 6 мм2 грубо замазанные в косой штробе у самой поверхности стены (один из проводов даже местами выглядывает из-под раствора). С учётом того, что на вводе в щитке на лестнице, по словам электрика стоит автомат 63 А, то кабель желательно 10 мм2 (и автомат заменить с ИЭК на Legrand). К счастью, подъездный щит за стенкой. Главное, придумать как поудачнее проложить туда шланг. Замена автомата 600р. по прейскуранту. Ну и на ввод себе рубильник на 63А поставлю, чтобы квартиру можно было обесточить. В общем буду писать по ходу появления новостей.P.S. Светильники и розетку в коридоре и санузле я демонтировал. Выключатели от ламп на кухне и в комнате временно перенес на другие стены (на рисунке не отражено). Перегородки между санузел-коридор и прихожая-комната разобрал (перепланировка).



Edited by Everz-z-z

Share this post


Link to post
Share on other sites

Также выявилась еще одна проблема: в некоторых шлангах ощутимо хлюпает вода. Интересно, можно ее оттуда как-нибудь убрать?

Пылесосом продуй. Только пылесос дующий нужен.

Share this post


Link to post
Share on other sites

Пылесосом продуй. Только пылесос дующий нужен.

Попробую. Спасибо за идею! Заодно проверю, как мой Керхер на выдув работает.

Share this post


Link to post
Share on other sites

Как бы определить докуда дошла протяжка...

Как вариант: протолкать туда кабель (заизолированный), подать на него напряжение и искать искателем проводки с изменяемой чувствтительностью.

Share this post


Link to post
Share on other sites

Вопрос, может, и не тему слегка: в соответствии с этой мини-статейкой - ***, - открытая проводка больше подходит для загородного дома. Однако же, неужели закрытый вариант вообще не годится? Не могу понять, почему.

Если такая статейка и есть - то она запрятана очень глубоко в недрах рекламного сайта.

Edited by Alice Tracy

Share this post


Link to post
Share on other sites

У меня тоже монолитный дом. В своей стяжке на кухне, точнее, в ее нижнем слое (мне ее строители в два слоя налили, от души) обнаружила электропроводку соседей (освещение). Это нормально? Просто я думала, что такое бывает только в панельках.




Share this post


Link to post
Share on other sites

ты же сама пишешь что дом монолитный :) там чаще всего только так и проходит

Share this post


Link to post
Share on other sites

Мне казалось, что в монолитных домах проводка идет в плитах перекрытия, в специальных каналах.

Share this post


Link to post
