Посмотрим на ранее затронутую тему с другой стороны.

Вся штука "ретро" проводки в том что она - понт. Главное - внешний вид, и всё работает на это.

Заметили как дико смотрится она на обычном, не оцилиндрованном срубе: original.jpg


Брёвна разные по диаметру и выглядит это не ровно и "стрёмно". А как быть?

В своё время делал простой деревянный дом и на нём, на базе уже ранее сделанных более "понтовых" работ, обкатывал для себя бюджетную, но добротную проводку.

Фотоаппарат с флешкой к большому сожалению утерян, но если оттуда обнаружатся фотки - проиллюстрирую. Пока на словах.

Было два типа помещений: дощатое (служебное) и бревенчатое (жилое).

Соответственно для каждого была своя специфика в проводке.

Проводка делалась естественно (простой вариант!) наружной и основой был кабель-канал 40х60мм, проложенный под потолком.

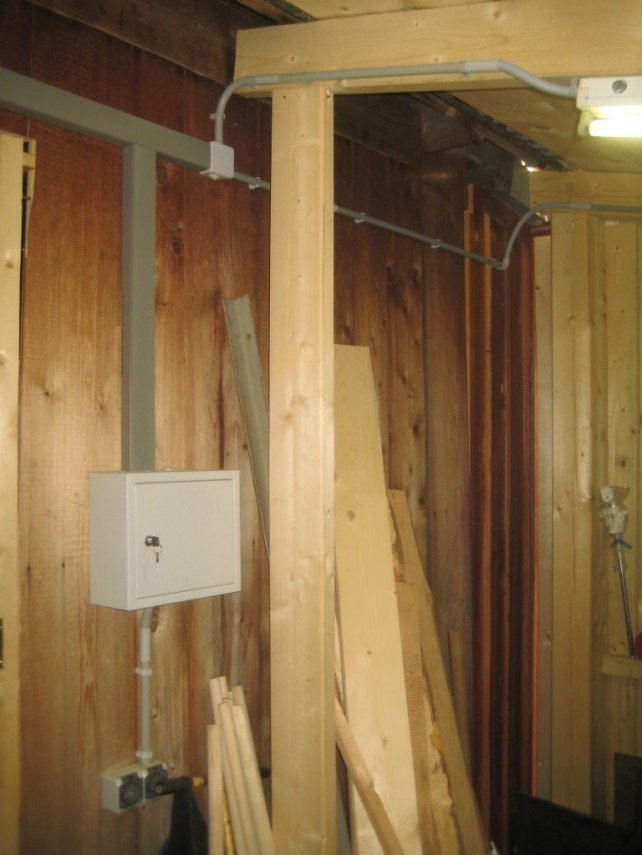

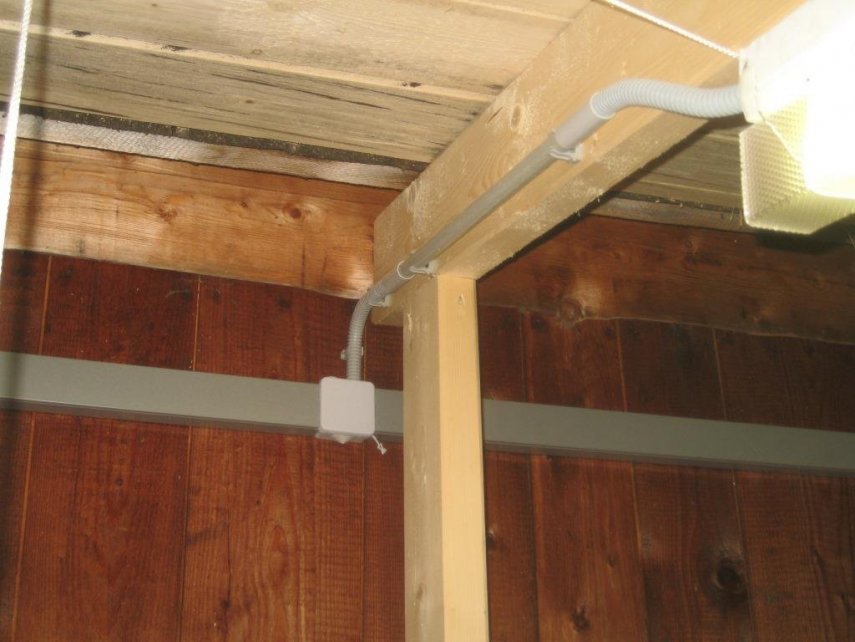

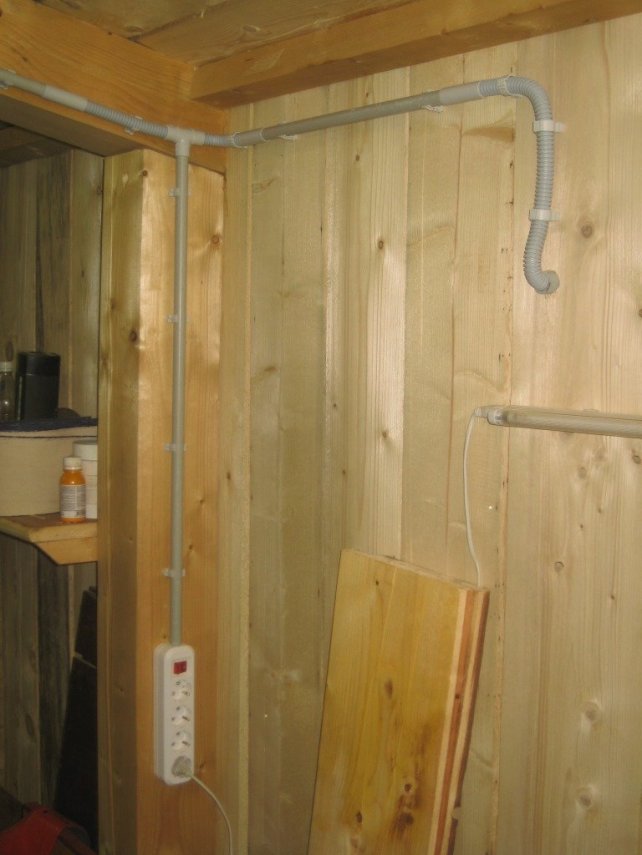

В служебном помещении вся арматура для прокладки использована серая:

кабель-канал;

спуски и подводы к светильникам - жёсткая труба ПВХ 16-ая и 20-ая

на замковых клипсах, izobrazhenie.png.22916f5389c341042c50cbef87affc8b.png



(просто так не выдернешь из крепежа);

розетки, выключатели серии Quteo IP44 izobrazhenie.png.52f727e49e62ca68866b3dd2c8666189.pngizobrazhenie.png.c22babb32d54d8f88d81ec1aa824d36c.png               (простые, проходные, с подсветкой для индикации работы уличного света...);

. распредкоробки с сальниками и крышкой "на верёвочке" IP55

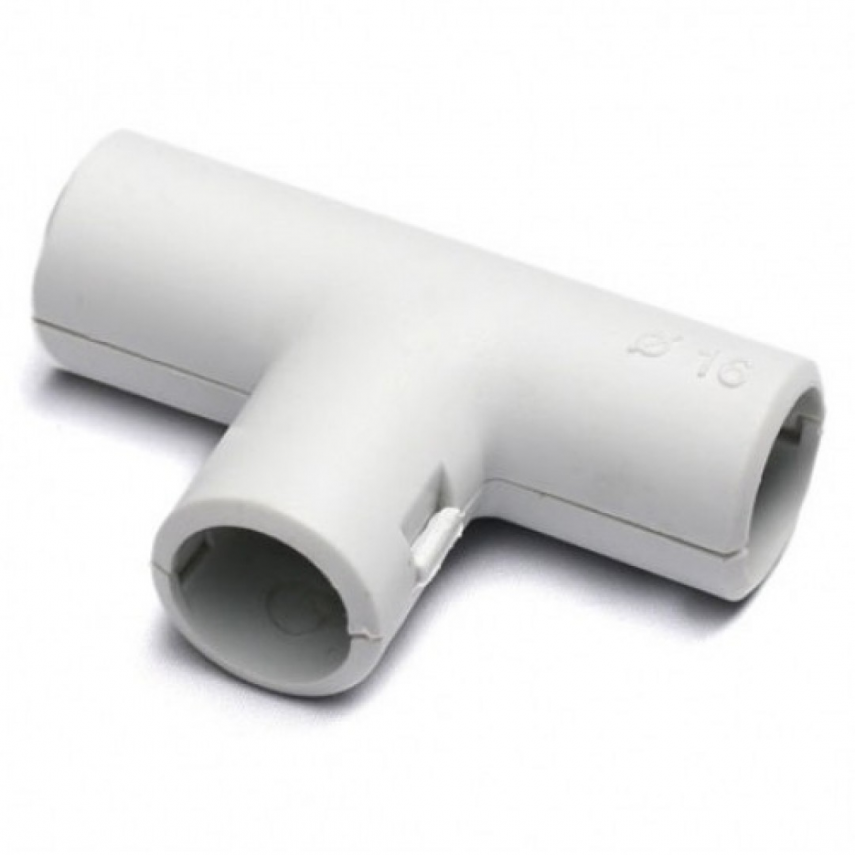

фурнитура для труб

izobrazhenie.png.72bd471d8ea23854995fe236ad0c8cef.pngizobrazhenie.png.1e6f8abdeb55e8907b102dbbaa41e71b.png

izobrazhenie.thumb.png.37d4a5ac716e735dea980587948b9bd0.pngizobrazhenie.thumb.png.ca5518bbd2cb5ff62c2c511320e09f91.png.

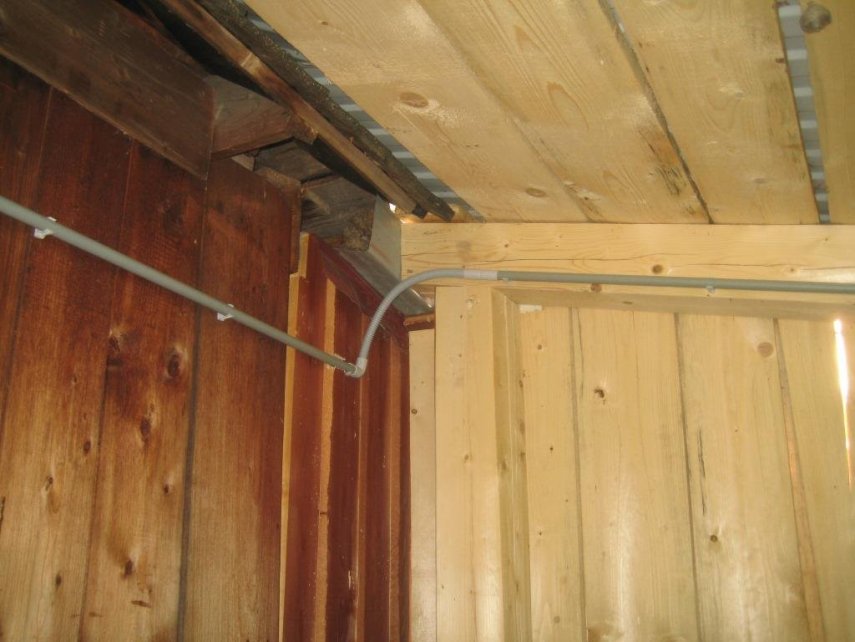

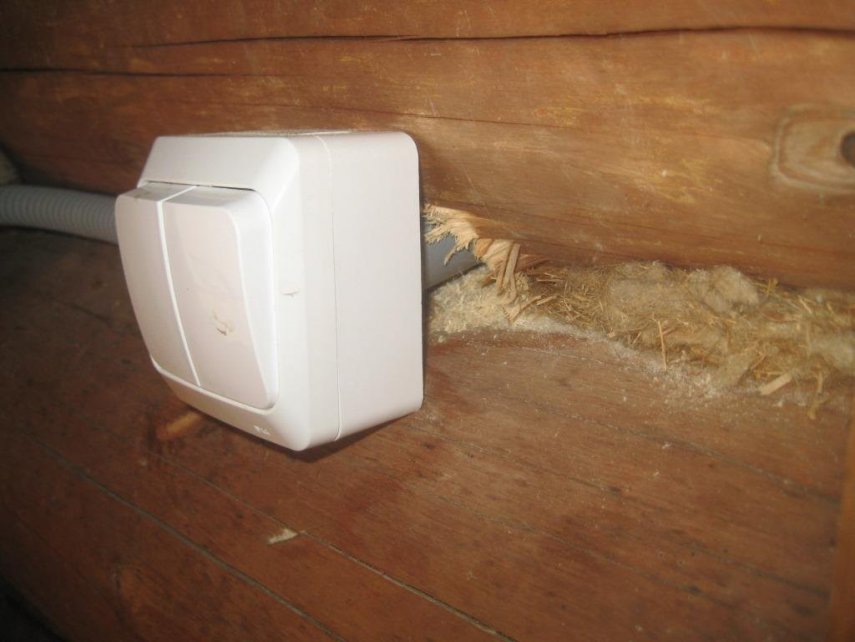

Проходы деревянных стен - через железную 25-ую трубу (отверстия сверлились либо 26-ой пёркой, либо спиральным сверлом по дереву).

Светильники на дерево ставились через 2-3см проставки из ПВХ, либо ПП трубы.

В мастерской был установлен свой щит (металл) с АВ 16А и УЗО 30ма отдельно для мастерской и улицы.

Свет питался отдельно из общего щита в доме.

Имелась дежурная группа со светом и холодильником.

Продолжение следует...

.

.

  • Like 1
Link to comment
Share on other sites

В 02.12.2018 в 14:23, bagayama сказал:

Quteo IP44

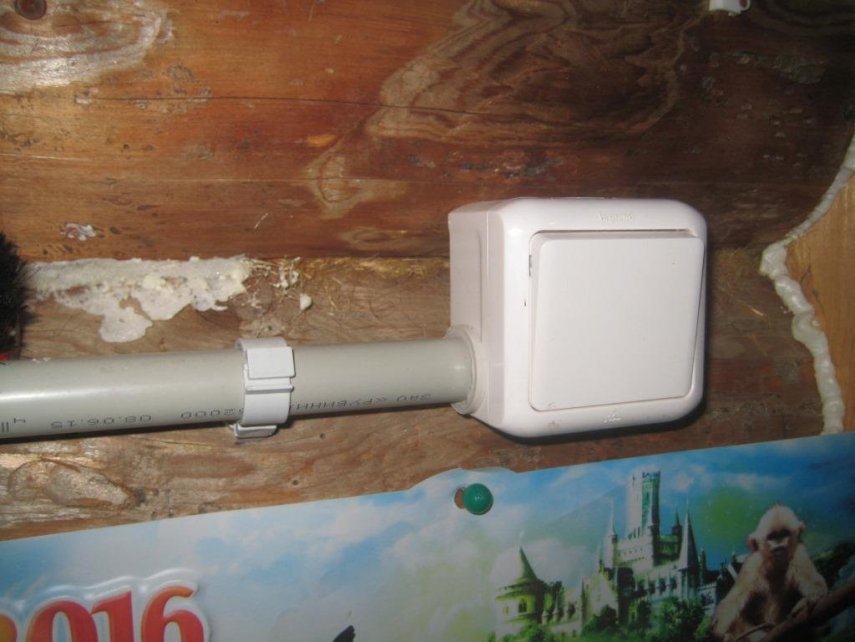

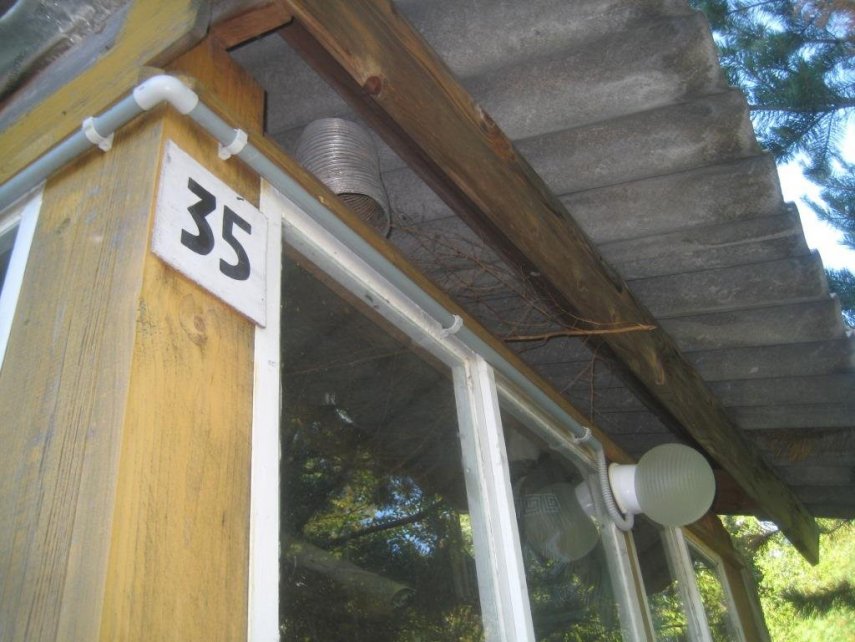

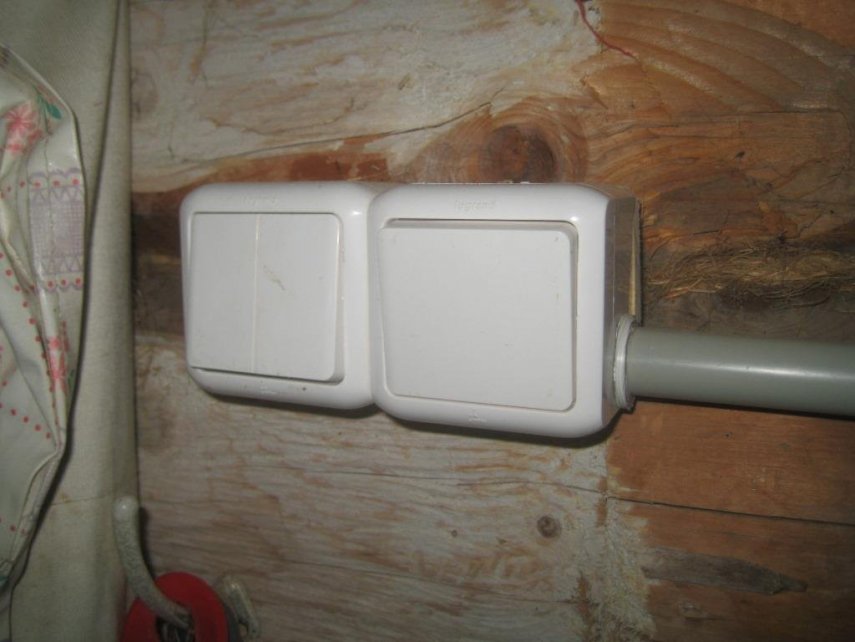

простые, проходные, с подсветкой для индикации работы уличного света..

wood_103.thumb.jpg.5fec7d186fac6a98cb1e45d15e90a595.jpgwood_102.thumb.jpg.0365e18b75307d3fcd9526ef4982903a.jpg

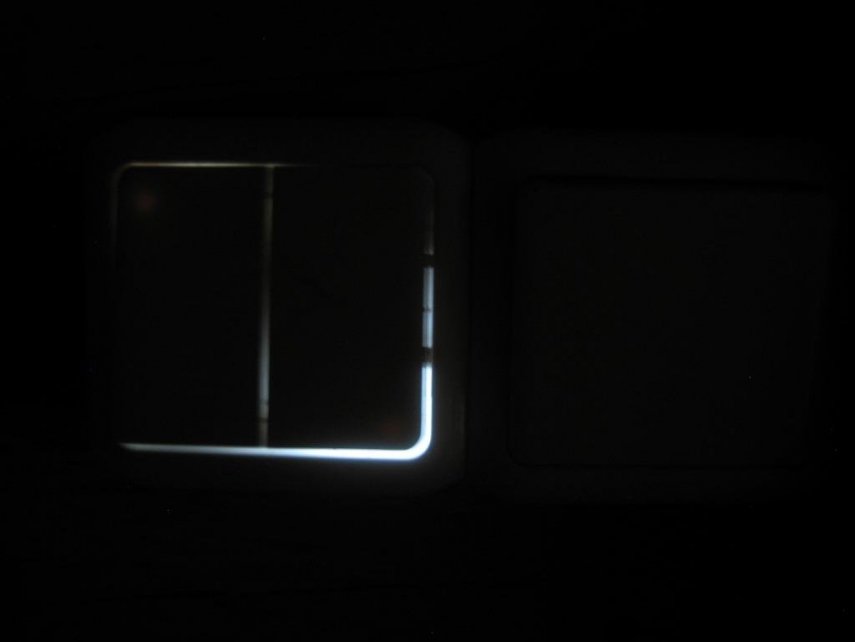

Подсветка, правда, оставляет желать лучшего...


В 02.12.2018 в 14:23, bagayama сказал:

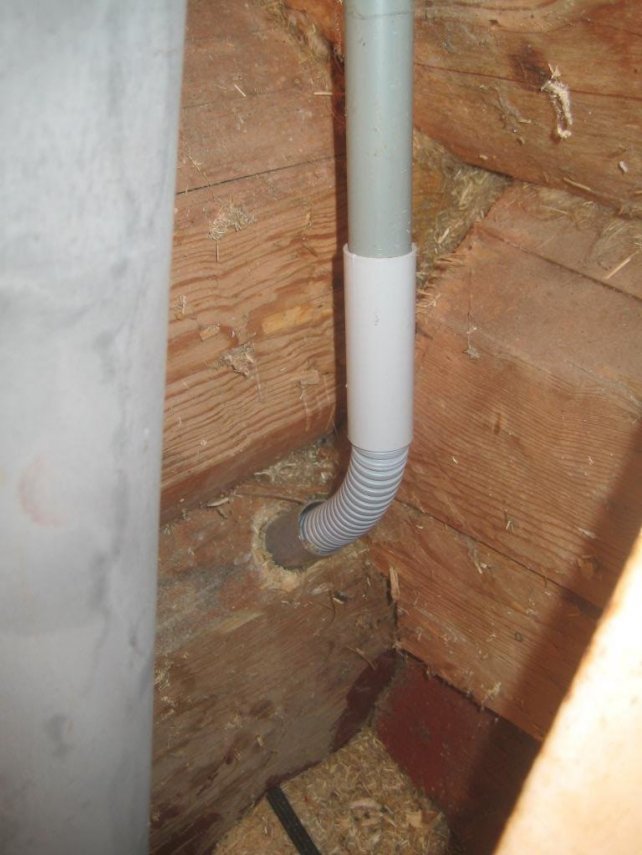

Проходы деревянных стен - через железную 25-ую трубу




В 02.12.2018 в 14:23, bagayama сказал:

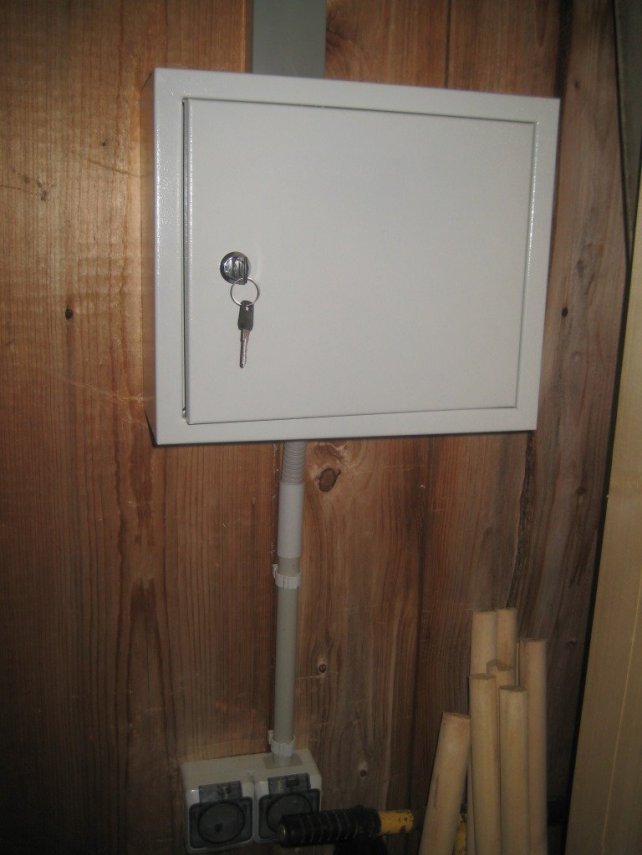

В мастерской был установлен свой щит (металл)

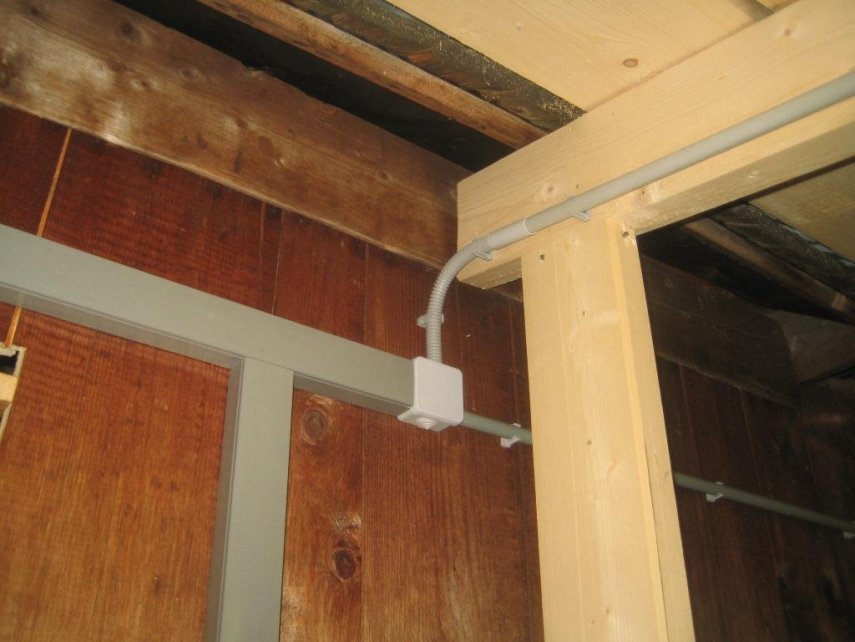

wood_114.thumb.jpg.cddf66b293c378c5edc99a6220ba5752.jpgwood_115.thumb.jpg.c9d1d409083afad8759f6e8c332b5217.jpg


wood_117.thumb.jpg.1316208c0b4ee19fd18b503846f92a64.jpgwood_118.thumb.jpg.f42ca85f99913808993281f674511695.jpgwood_122.thumb.jpg.4a24906da05a9399bcc4f8526102210a.jpgwood_125.thumb.jpg.a20b4ef6f59e775542757ed9ad4ee60e.jpgwood_120.thumb.jpg.a0345528a04771ff5bb2c1c105e36f51.jpgwood_121.thumb.jpg.d44fb2a33b382270a1a1dd6158489b7c.jpgwood_123.thumb.jpg.500151d77a950ec23b6536beacd376ce.jpg

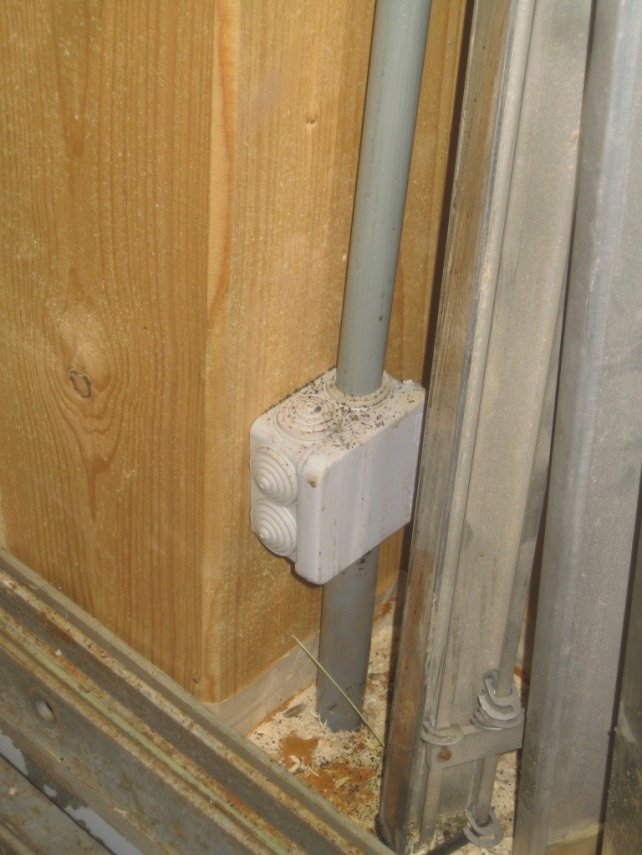

В баню проводка закопана в земле в ПНД трубе, проходы тоже в металле.




wood_109.thumb.jpg.1b67b4947fae5c94923c02b016d98507.jpgwood_111.thumb.jpg.2f52245166370c8f84cefba4efdd1c62.jpgwood_110.thumb.jpg.9d1536c9778faf85e91bc194bb7ab6f7.jpg

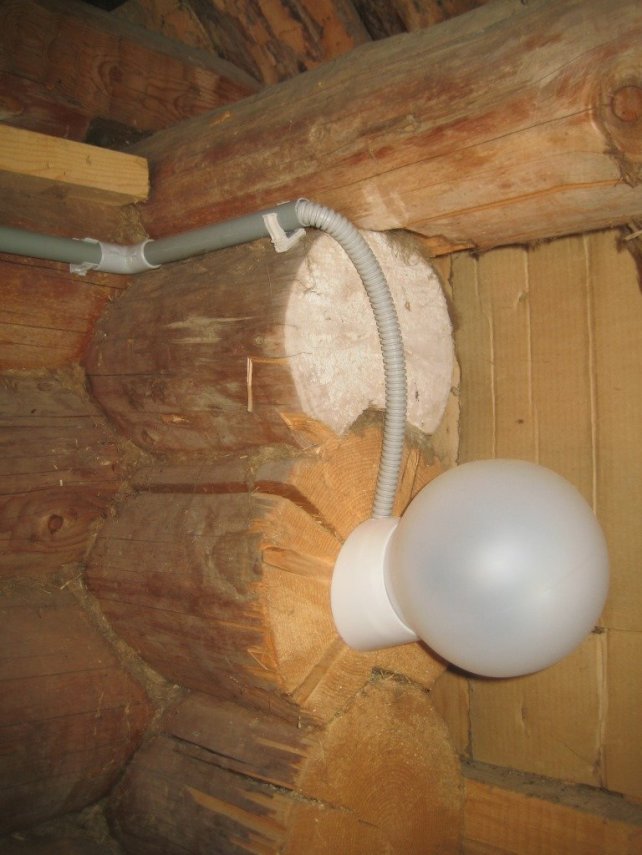

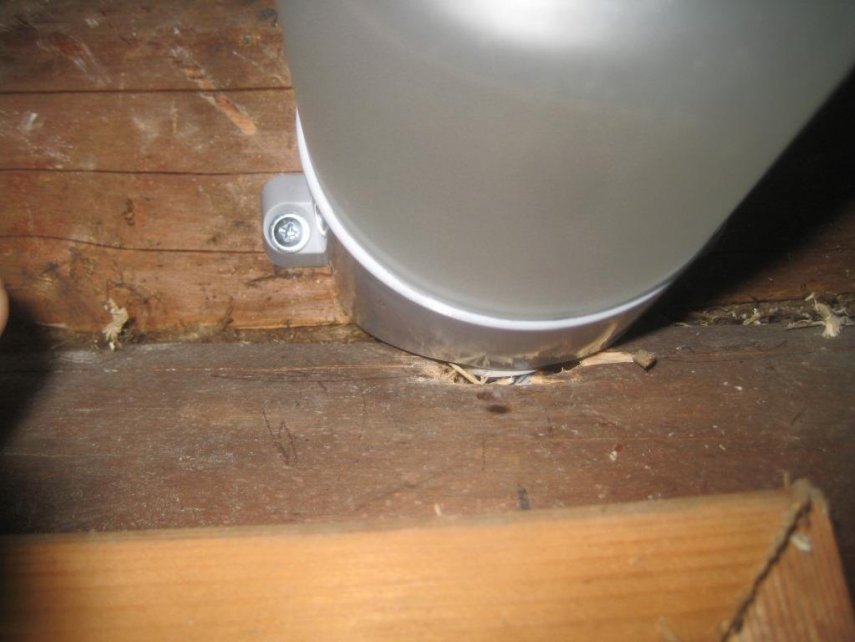

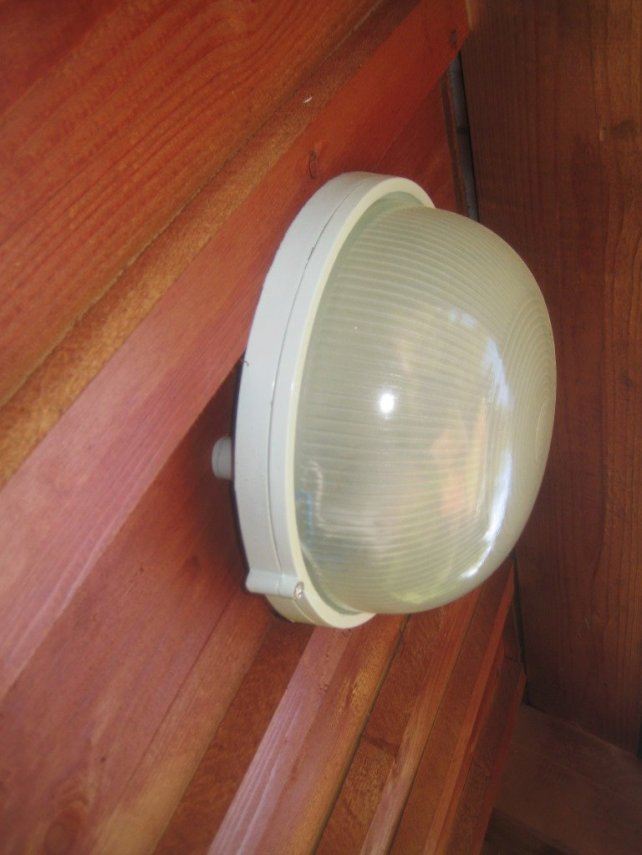

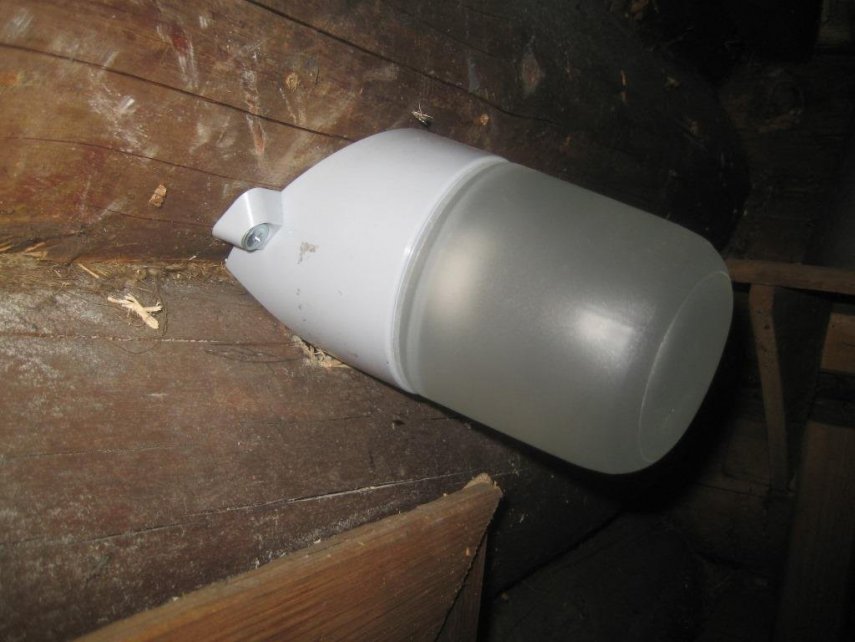

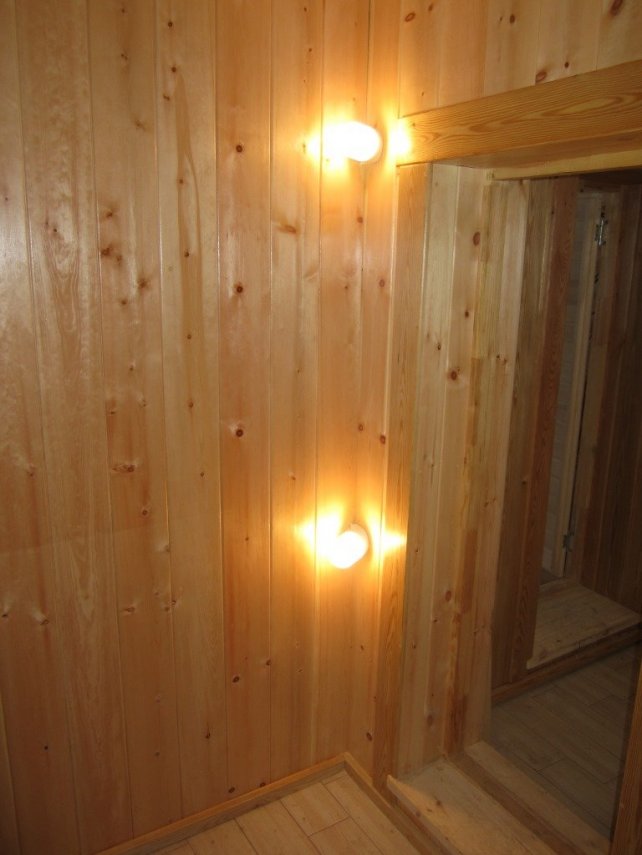

Светильник в парилке подходит такой (до 130гр,С) с пластмассовым основанием:

wood_112.thumb.jpg.321d38083d4226632bc53809c4e8bf52.jpgwood_113.thumb.jpg.a68f7cc725f92cb9c9fb956543a604c8.jpg

Если в сауне - подобный с керамическим основанием.

  • Like 1
Link to comment
Share on other sites

Белый кабель с "медными" коробками смотрится как на корове черкесское седло.

Найти сейчас кабель в шелковой оплетке и невыпасть в осадок от цены тяжело.

Гармоничность внешнего вида  проводки на изоляторах зависит целиком от исполнителя ;)

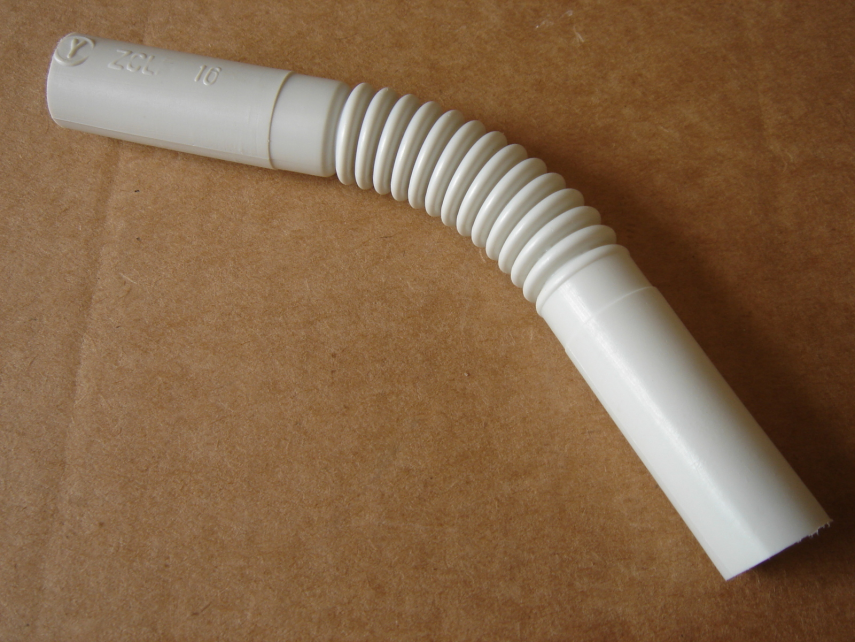

Гибкие стыки для провода меня покупать жаба душит -  уголки отлично изготовляются из металлопласта и гнутся как надо и гладкие.

Уголки 90 защелкивающиеся лет пять назад приходилось фиксировать еще и пластиковым хомутом во избежании смопроизвольного падения при малейшей вибрации как сейчас?

Link to comment
Share on other sites

4 часа назад, torki сказал:

Уголки 90 защелкивающиеся лет пять назад приходилось фиксировать еще и пластиковым хомутом во избежании смопроизвольного падения при малейшей вибрации как сейчас?

Один такой Т-образный тут есть. С уголками 90 гр вроде проблем не было.

Но это всё дело такое - зависит от производителя.

Более того, производители ещё порой "прогрессируют".

Был у ИЭКа некий кабель-канал... с очень плохой пластмассой. Пластмасса эта при механическом давлении легко сгибалась и обратно совершенно не возвращалась, т..е. крышка кабель-канала защёлкивалась очень туго, и при сильном давлении просто сминались стенки основания, и таким оставались, В дополнение, в дальнейшем процессе закрывания, отслаивались защелки у крышки и итоговый результат был достаточно позорен.

С рувиниловской продукцией, хоть и далеко не идеальной, ранее таких проблем не было, но вот недавно нарвался и у них на такое же г... , причём это был не самый мелкий размер.

Удешевление сказывается на качестве, благо пока ещё замена есть.

4 часа назад, torki сказал:

Гармоничность внешнего вида  проводки на изоляторах зависит целиком от исполнителя

Сделать красиво в итоге можно, другой вопрос насколько всё это получится удобно в пользовании. уж про цену я не говорю.

С другой стороны желания и вкусы у людей разные - не мне им диктовать и, "если сойдемся в цене..." :)

... все будут не только живы, но ещё и довольны результатом.

Link to comment
Share on other sites

17 часов назад, bagayama сказал:

Сделать красиво в итоге можно, другой вопрос насколько всё это получится удобно в пользовании. уж про цену я не говорю.

Честно не представялю как то количество проводов на изоляторах которое при нормальной электрике сейчас надо.

Так только какие-то элементы для декора.

  • Like 1
Link to comment
Share on other sites

Как впихнуть невпихуемое? :)

Надо смотреть по ситуации и наверняка придётся что-либо сколхозить.

Раз людям нужен в первую очередь вид, на виду будет одно, а остальное нужное будет видимо скрыто.

Я так думаю!

  • Like 1
Link to comment
Share on other sites

Чтобы меньше колхозить). к примеру при прохождении через стену, надо вспомнить, что труба должна вроде на 1 см с каждой стороны выступать из стены, не мешает "запенить" её после прокладки кабеля каким-нибудь противопожарным герметиком, ещё и П-образная ПВХ кромка для труб бывает)  и не брать обычную серую гофру, а взять распред. коробку побольше) и через дно коробки и боковой ввод кабель и провести.

ПыСы, надеюсь всё меньше будем видеть дома из брёвен.

Link to comment
Share on other sites

10 минут назад, SB3 сказал:

всё меньше будем видеть дома из брёвен.

Чаще закрывайте глаза.

Link to comment
Share on other sites

26 минут назад, SB3 сказал:

надеюсь всё меньше будем видеть дома из брёвен.

ты как буратино:) на поле чудес сидишь?

про Постановление №259 от 15.03.2018г. почитай

Link to comment
Share on other sites

@dimp и чо?

Link to comment
Share on other sites

9 часов назад, SB3 сказал:

 и чо?

Оно призванно  создать условия благоприятные для возникновения ситуации прямо обратной выше Вами озвученному желанию.

Link to comment
Share on other sites

@torki покупке домов из бревён? У нас много что издается)

Link to comment
Share on other sites

Продолжение...

В жилом (бревенчатом) помещении вся арматура для прокладки использована белая (сейчас также имеется большой выбор фурнитуры и труб/ кабель-каналов под цвет дерева разных оттенков):

Кабель-канал 40х60мм - основной под потолком:

Кабель-каналы для вертикальных спусков и подводки по потолку к светильникам;

Распредкоробки (их было мало, в принципе при необходимости соединения можно делать прямо в большом кабель-канале);

Выключатели, розетки наружного исполнения - бюджетные серии Шнайдера и т.п. подходящего дизайна (неплохо использовать с родной металлической монтажной пластиной-подкладкой под розетки);

Щиток накладной пластмассовый.

Проходы в стенах также все в металле, и да действительно, трубки из дерева торчат на 10мм.

За счёт однотипности материала (кабель-канал) специфичных моментов при прокладке меньше чем в служебном помещении, но они требуют большей аккуратности при установке и стыковке элементов фурнитуры и пластиковых деталей.

Самым важным моментом для внешнего вида является учёт неоднородности бревна по горизонтали и вертикали.

Иногда приходится для соблюдения внешней ровности прокладки основной кабель-канал крепить к потолку, либо использовать подкладки под основание кабель-канала.

Использовал ещё такой способ - выставлял на нужном уровне полоску из шляпок саморезов (белые 3,5мм с пресс-шайбой - они плотно, без отжимания, в отличие от обычных чёрных саморезов  с V-образным основанием у шляпки, прижимают мягкую пластмассу к основанию) и к создаваемой ими поверхности прижимал более длинными саморезами кабель канал. Получалось достаточно аккуратно, кабель-канал местами как-бы висел в воздухе, но работа время- и трудозатратная.

По спускам: поскольку нужна вертикаль, или хотя-бы визуально ровная линия, она обеспечивалась подставкой под уже тонкий кабель-канал, в данном случае отрезков пвх трубы, подрезанных под наклон поверхности бревна. Крепилось это всё длинным саморезом. Частота мест крепления зависела от возможной механической нагрузки на эту часть спуска и визуальным отсутствием прогибов.

Крышки кабель-канала, конечно, ставятся в значительный перехлёст с местами стыка оснований.

Торцы кабель-каналов обычно закрываются загнутым продолжение крышки, но для кабель-канала 40х60мм я специально брал DKC-овские торцевые заглушки, они выглядят очень хорошо и практичные.

.

Крепление розеток-выключателей:

Поскольку роз. и выкл. задавали одну из точек подхода для спуска, тоже приходилось особо выбирать их расположение. Обычно это было углубление между брёвнами (чтоб спуск кабель-канала минимально отстоял от стены) на удобной высоте. Тут было удобно и устойчиво крепить основание розетки на четыре угла. Если угол повисал, одним из вариантов делал также подставку из шляпок 2-3 саморезов.

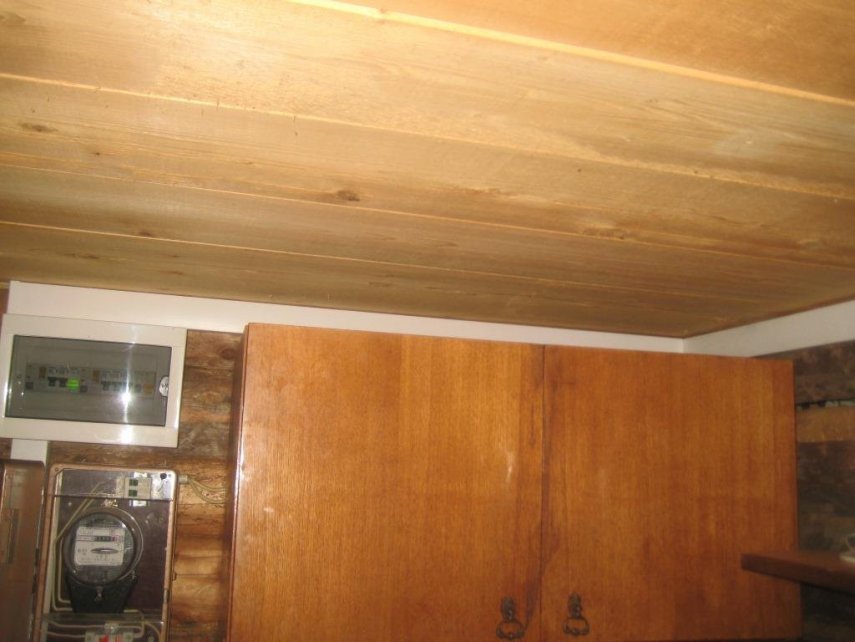

Вот в целом примерно так.

Фотка к сожалению нашлась пока только одна (ещё поищу), но кое-как она сможет проиллюстрировать этот текст.


  • Like 1
Link to comment
Share on other sites

Нашёл тут разных фоток...

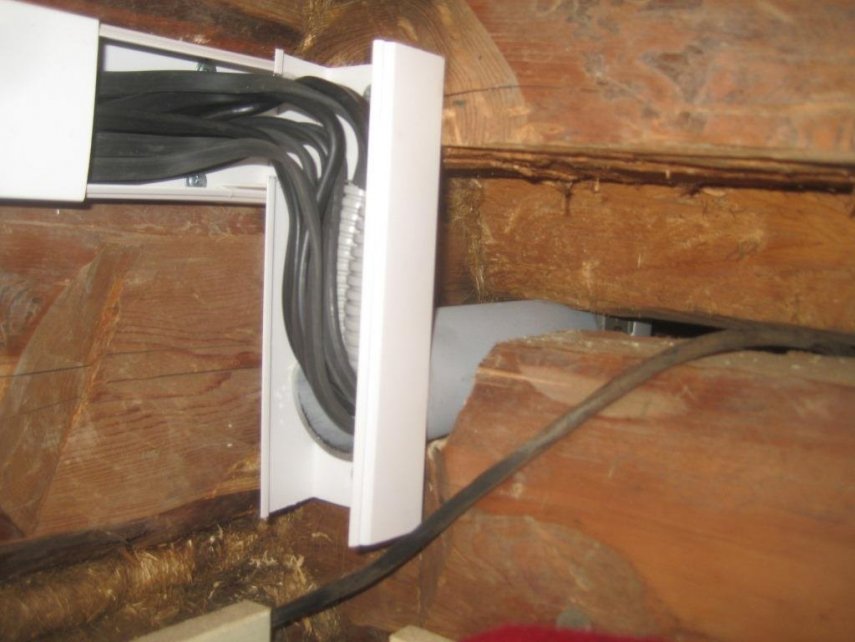

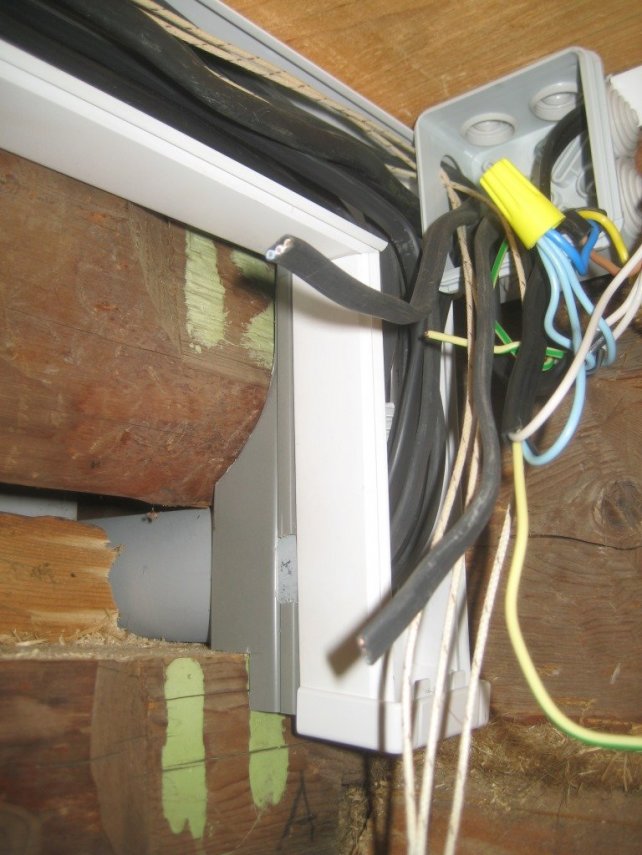

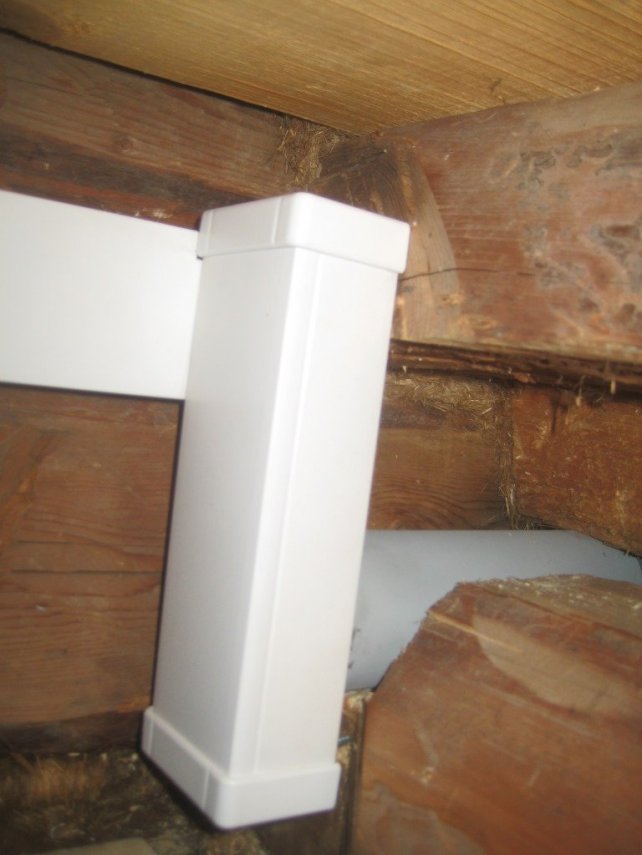

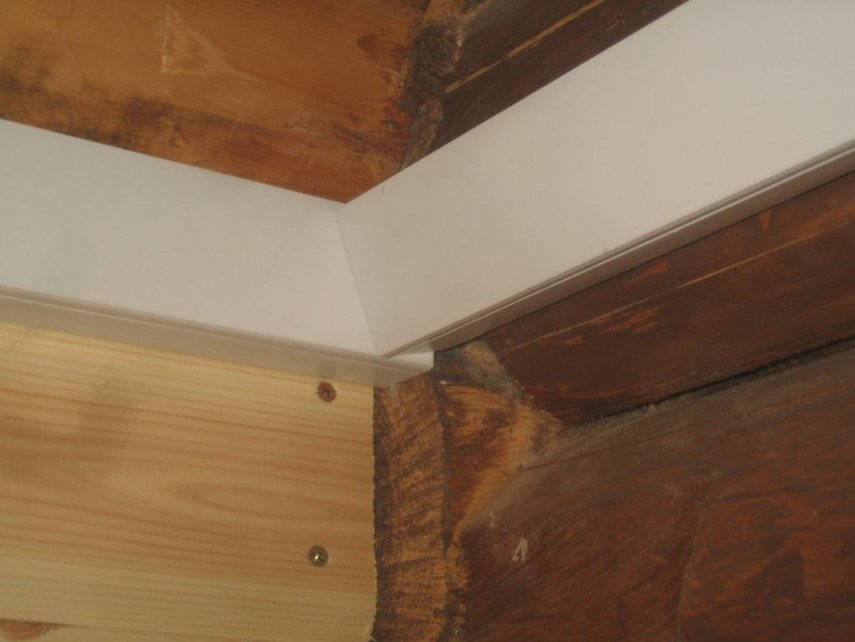

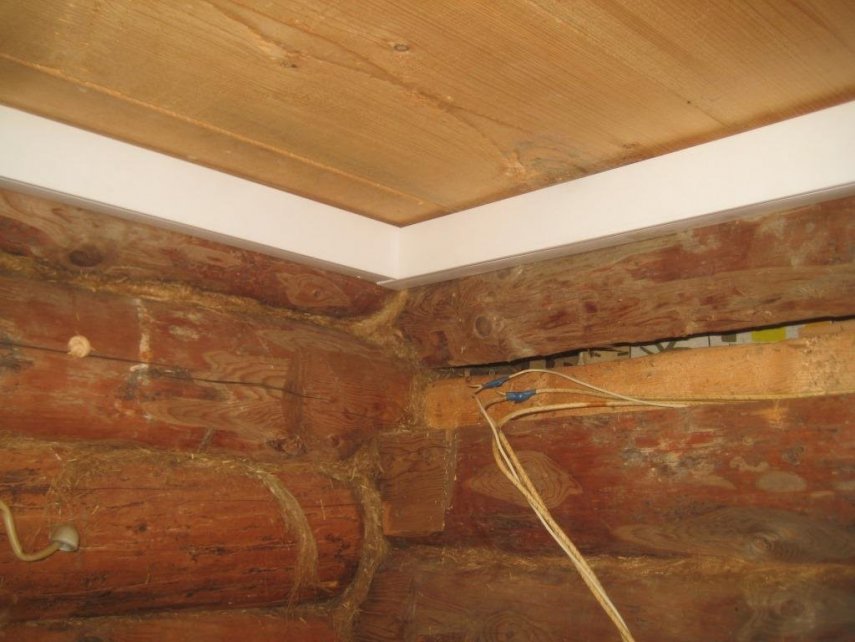

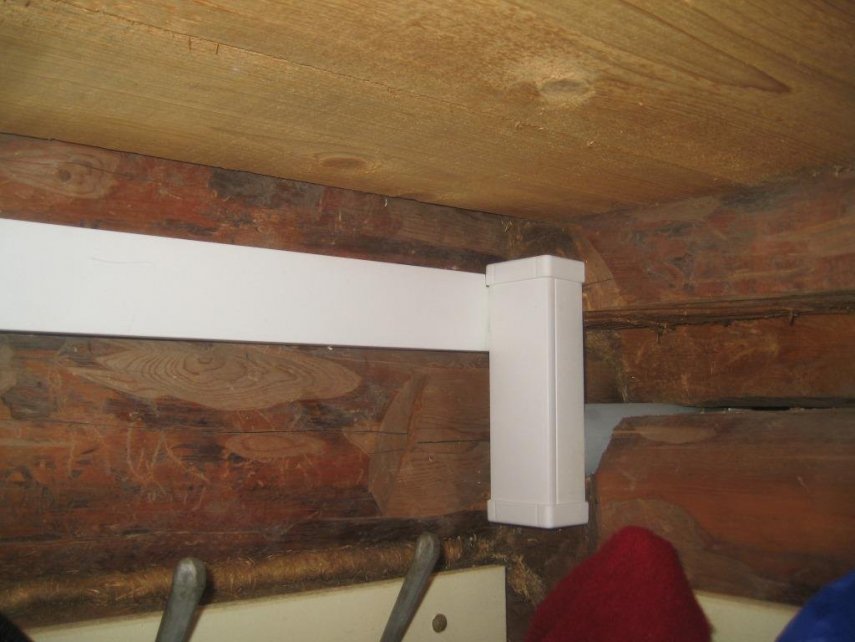

Прокладка и стыковка кабель-каналов:

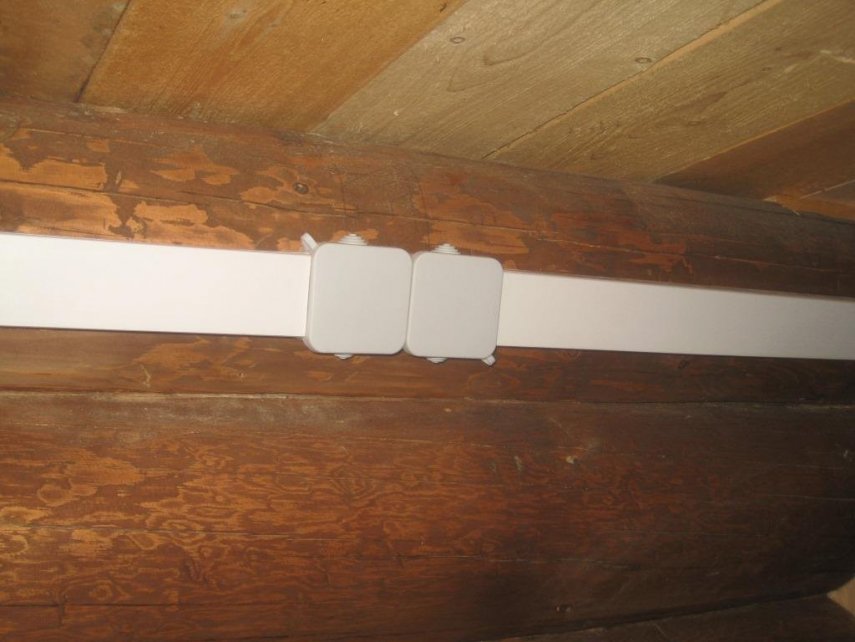

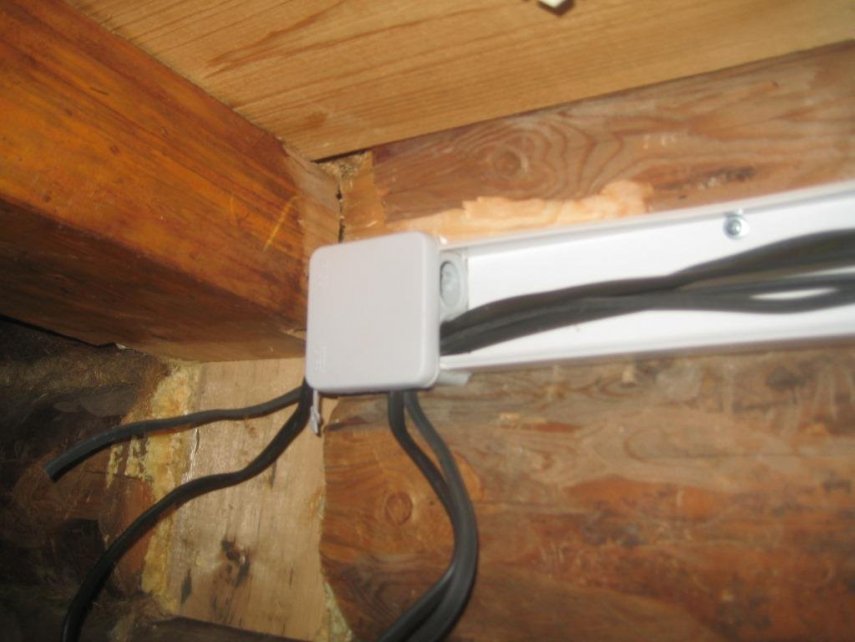

Угадайте, почему распред коробки стоят посреди стены? :)

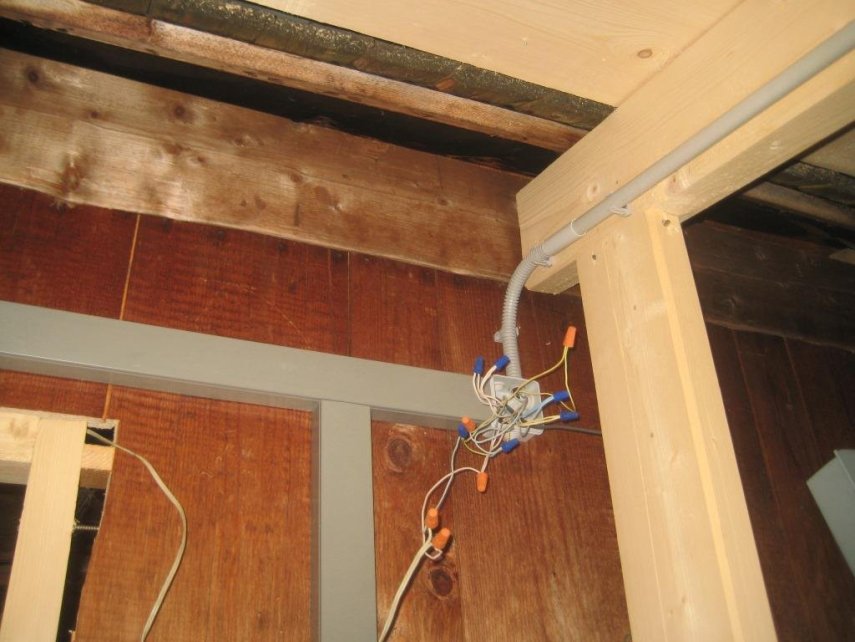

wood_202.thumb.jpg.6a6fce624a4766e7f264040801c95f72.jpgwood_203.thumb.jpg.d64dcbc7cf338d376aed0142212dc2d5.jpg

wood_204.thumb.jpg.b04d695ba313a9a31e1bb4cc289346a0.jpgwood_206.thumb.jpg.48aa05286014603bebfd2f8c678944d4.jpgwood_207.thumb.jpg.5c53d812281e65eb39444c13ca89ab19.jpgwood_208.thumb.jpg.70a4adb545bfeb0da34da3f796f33e6c.jpgwood_210.thumb.jpg.32927064176c1b9b72146f19b9c282a7.jpgwood_215.thumb.jpg.84f5c59625a492460bc56660d7ad7da0.jpgwood_222.thumb.jpg.0e937f3d3a308771bc181ed5b5c4b355.jpgwood_225.thumb.jpg.4f77ba12d2c4b470728cd28baa4f89b5.jpgwood_227.thumb.jpg.9fe2aebca5b00160ae72228366ba8baf.jpgwood_228.thumb.jpg.fdc9795ee7b36ad0034eee5a5523dc68.jpg

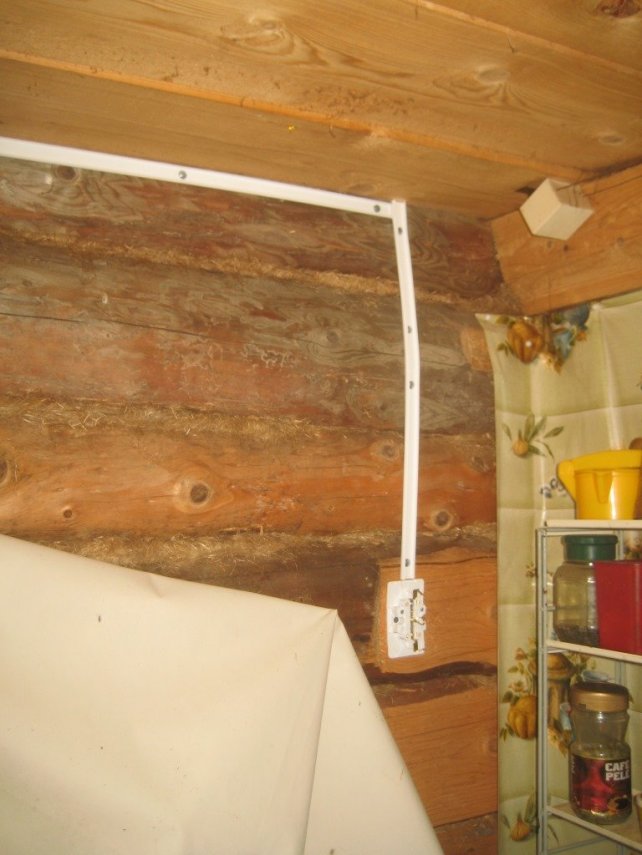

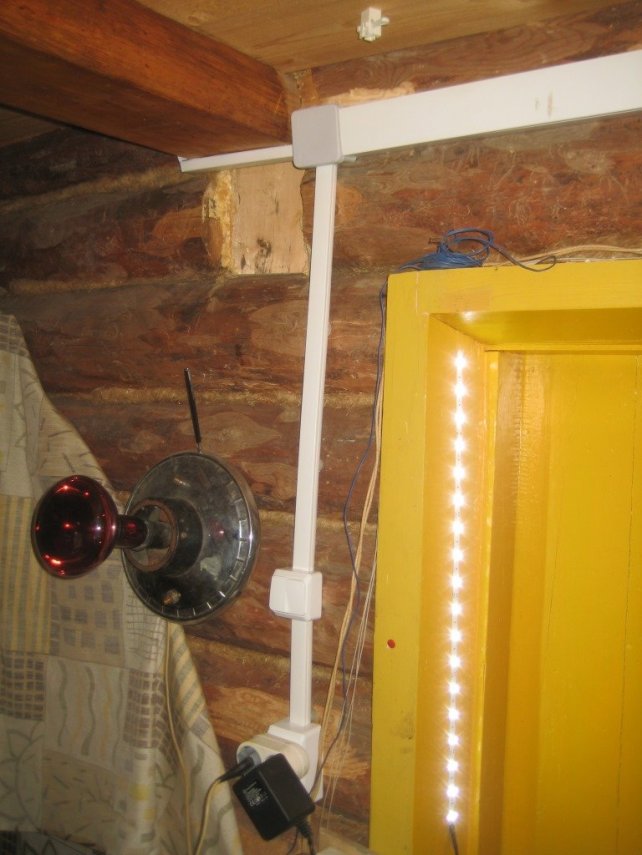

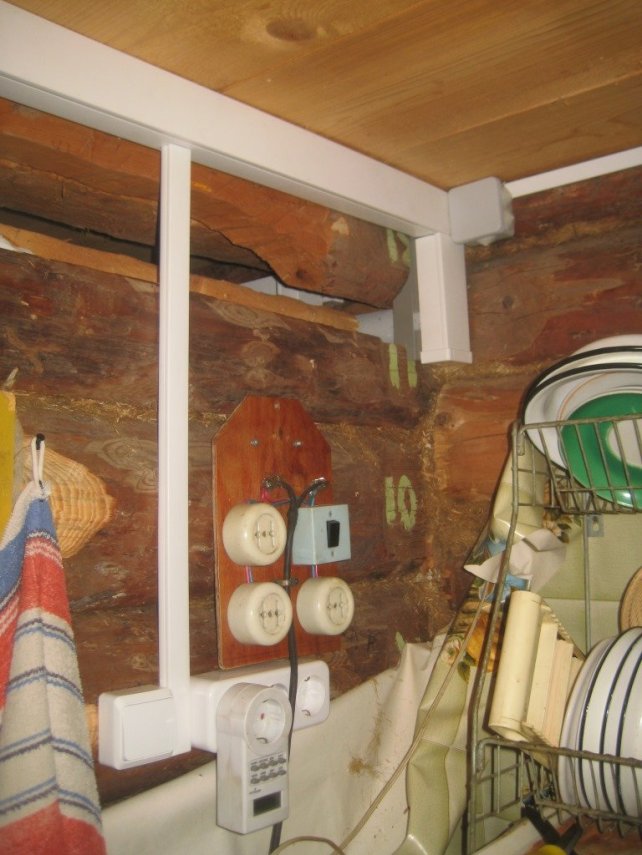

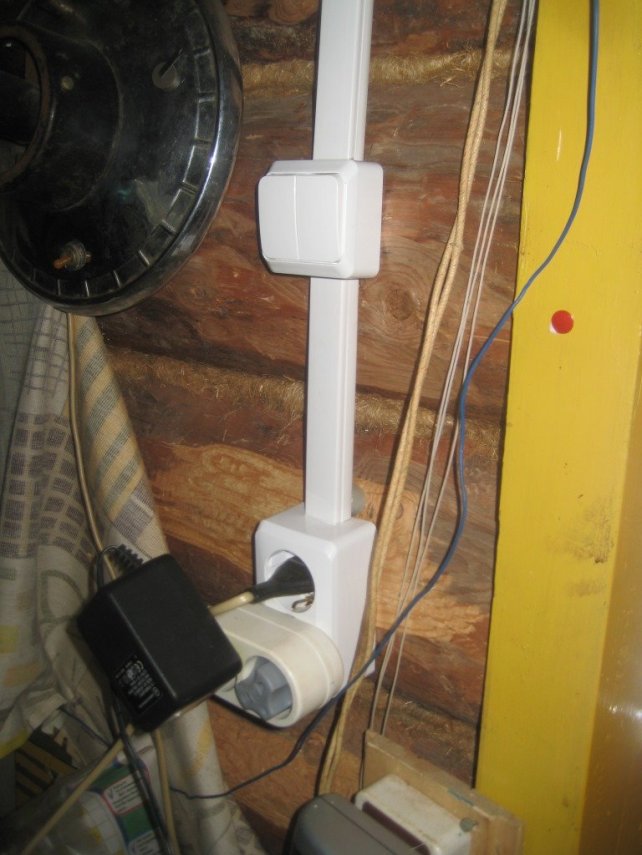

Розетки-выключатели, спуски:

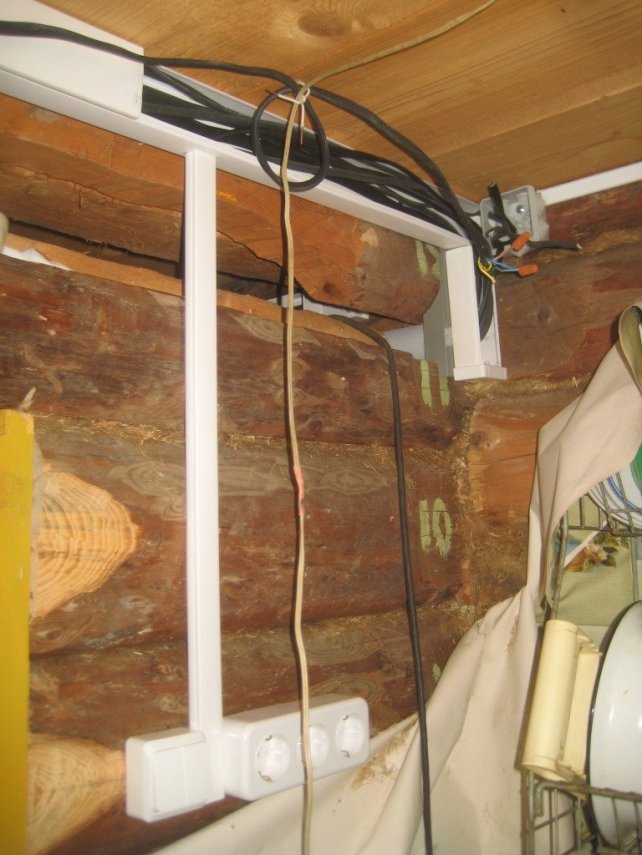

wood_223.thumb.jpg.35f479dd80ea0cea5e9b421d02d42701.jpgwood_213.thumb.jpg.20d742aed264327190e26343235d91ec.jpgwood_220.thumb.jpg.7339e19c5fcbdeed5c05c2233fa42d5c.jpgwood_226.thumb.jpg.0edf8fafbce975b9e5c1a7778558a825.jpgwood_221.thumb.jpg.40af5008d3a13359b3247045d22ea699.jpg

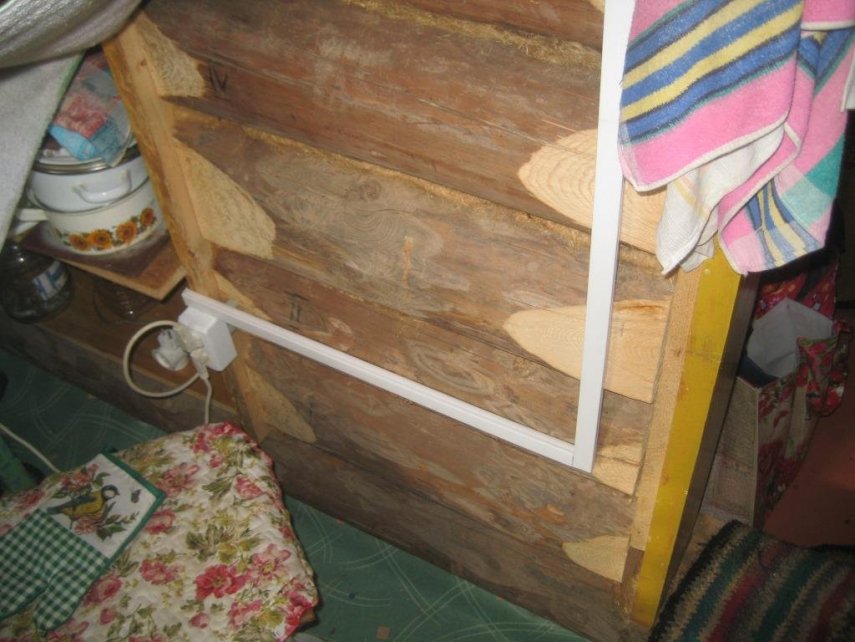

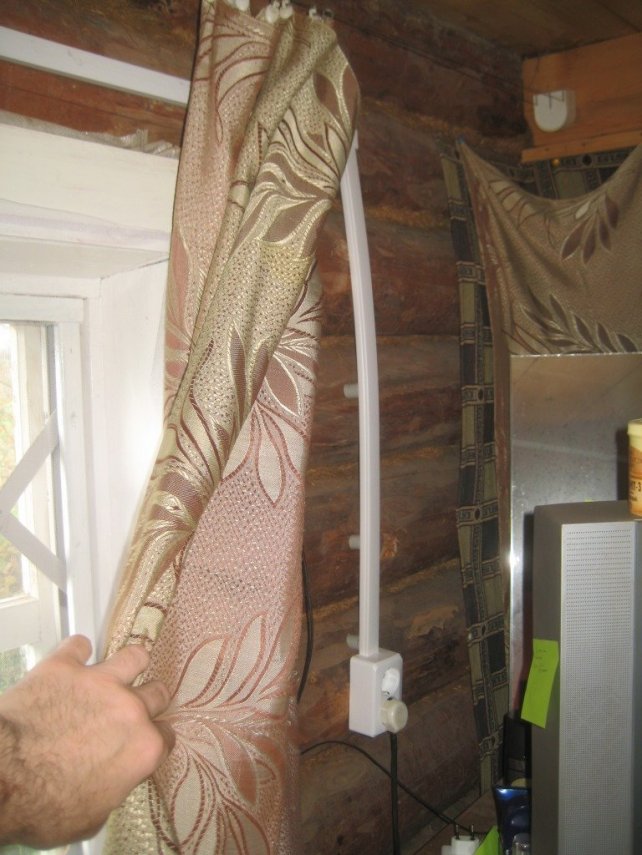

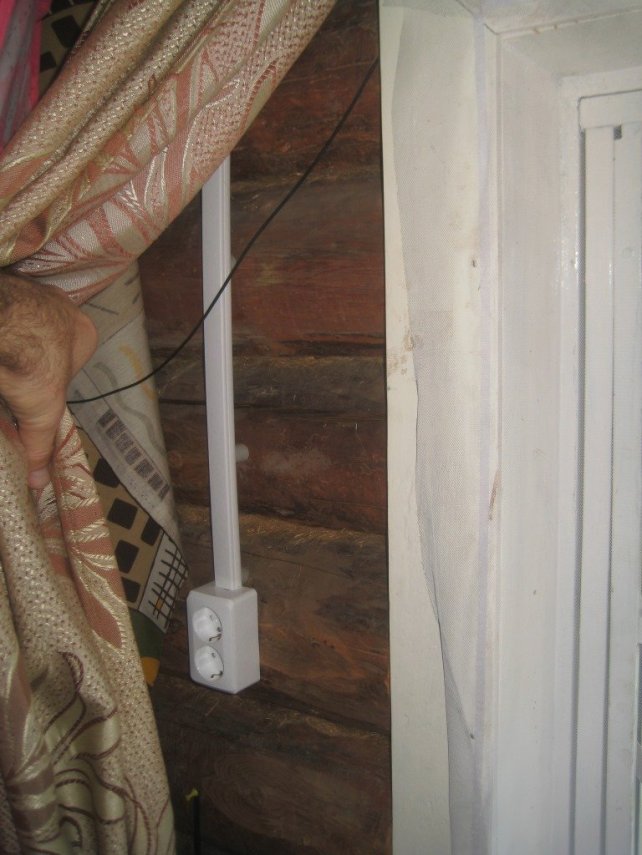

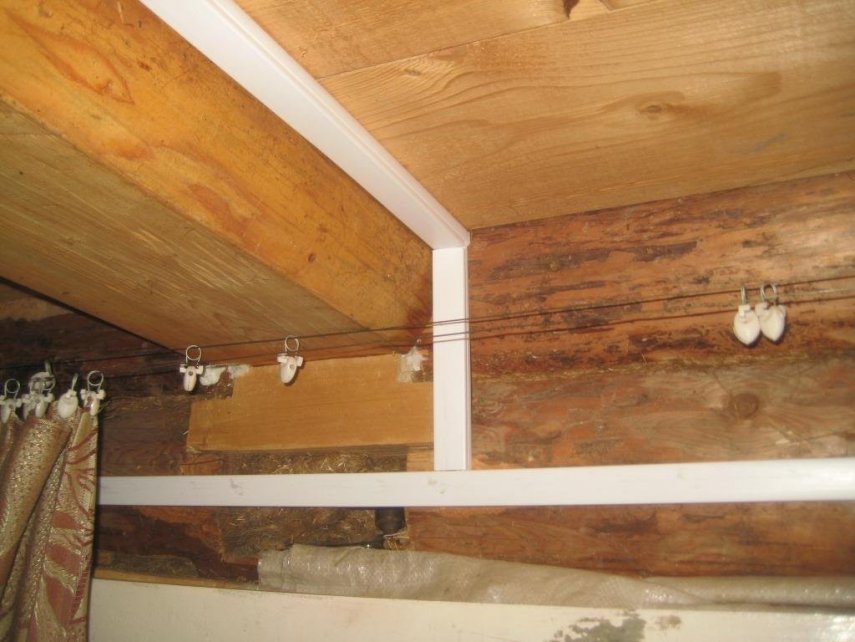

Не всегда получается красиво: тут стена была сильно неровная,"с пузом" и сверху не было большого кабель-канала, а поскольку место уходило под шторы, изощряться не стал. Но зато видны хорошо трубки-подставки для фиксации спусков.

wood_229.thumb.jpg.377593f557e36db0cf69a3c9f98541b9.jpgwood_231.thumb.jpg.838edc4453bfae913e17193178f01153.jpg


+

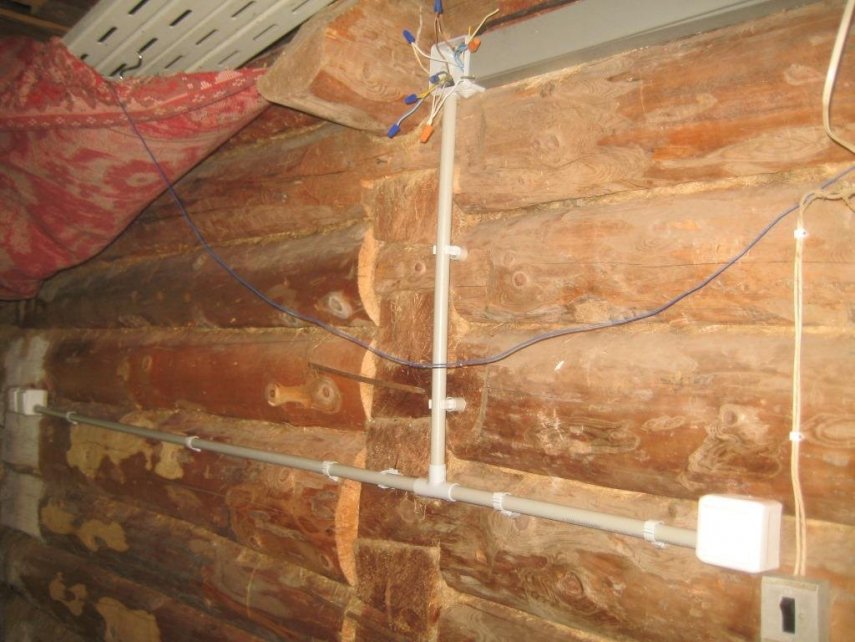

рабочий момент

wood_211.thumb.jpg.08650dd797bb67a65dd04833d00baaf1.jpgwood_212.thumb.jpg.49347fa2191400437d006504368336c6.jpg

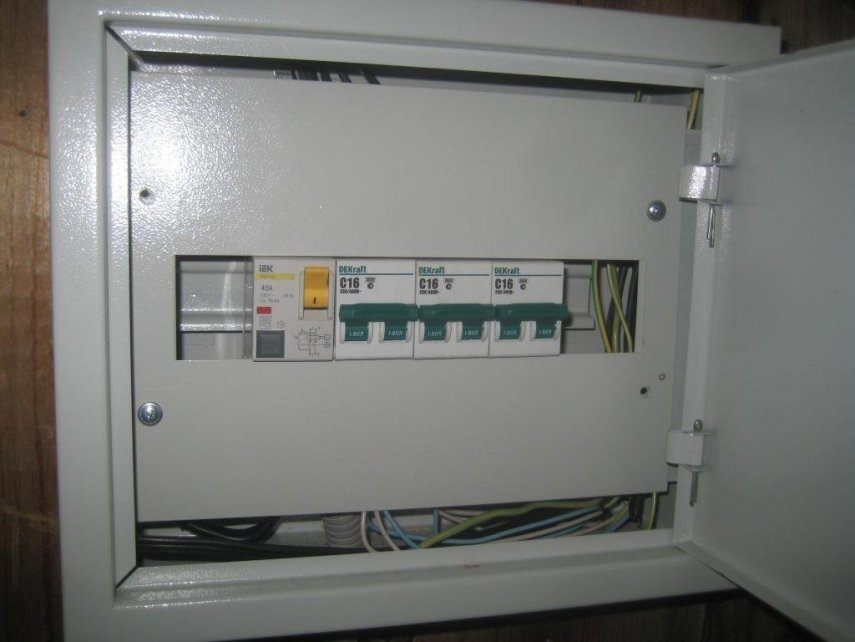

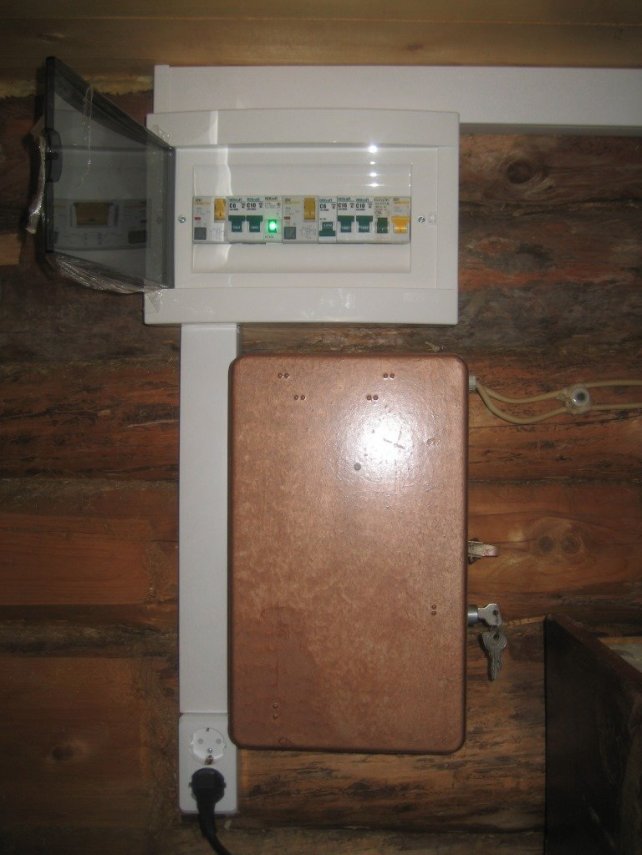

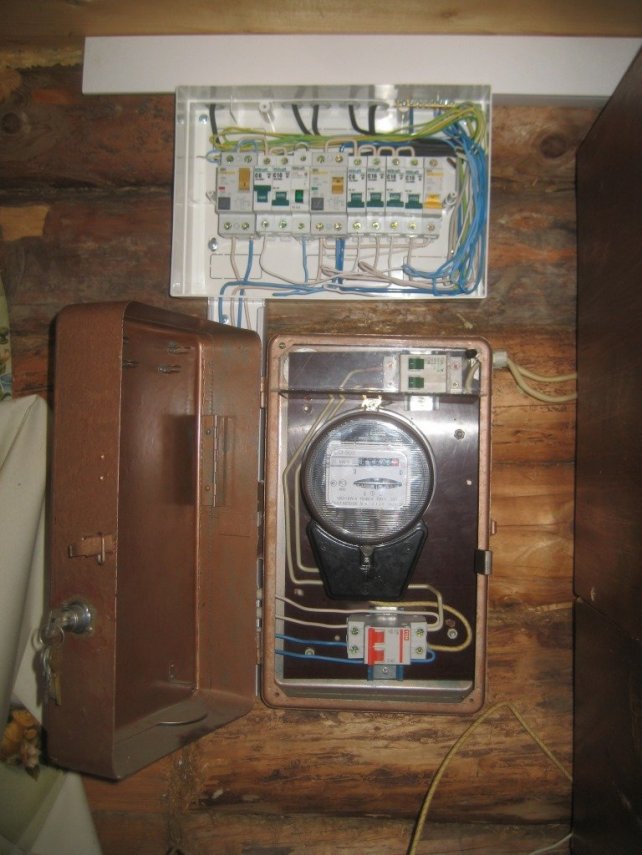

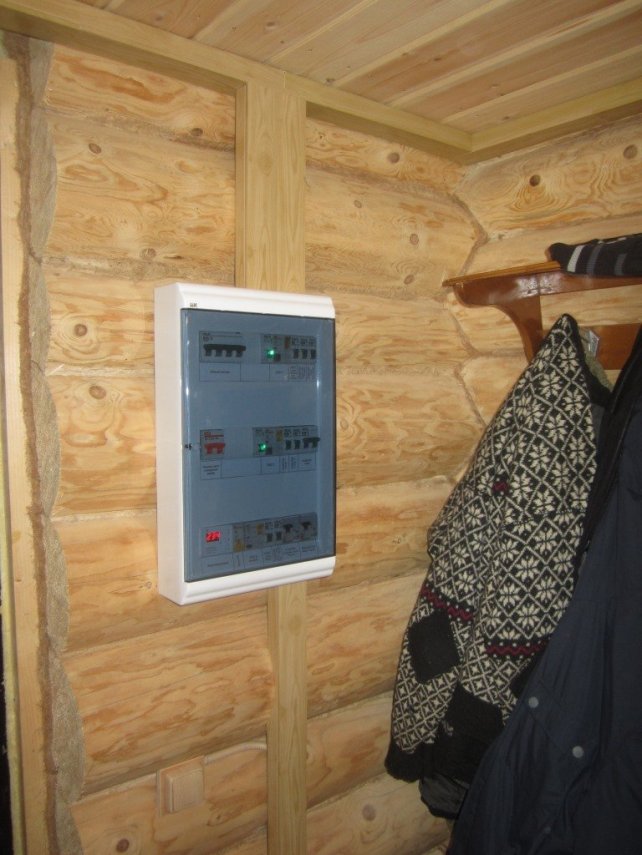

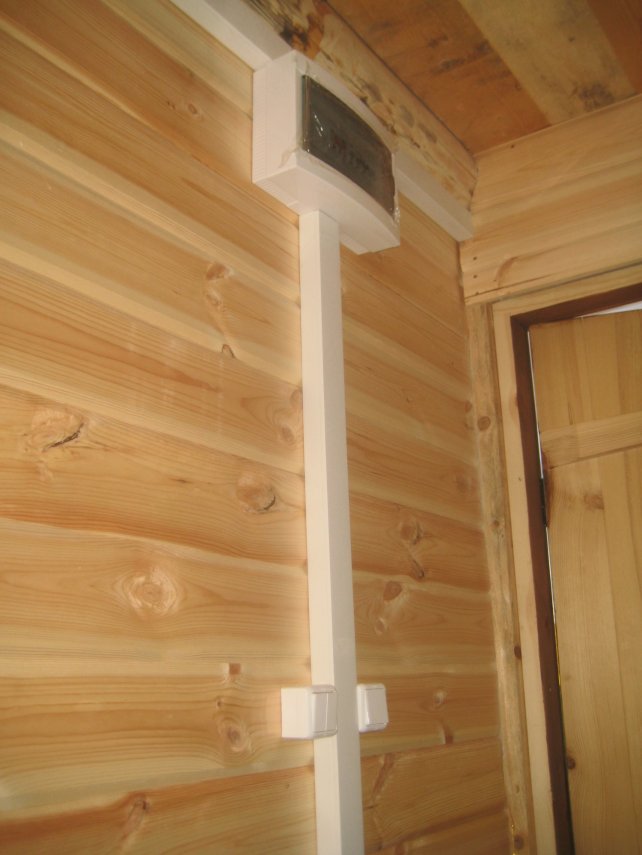

Щит:

wood_217.thumb.jpg.470d2c728da72536950afca5fbfba26b.jpgwood_216.thumb.jpg.959f064d5232d2cee1cf1689391c79cf.jpg

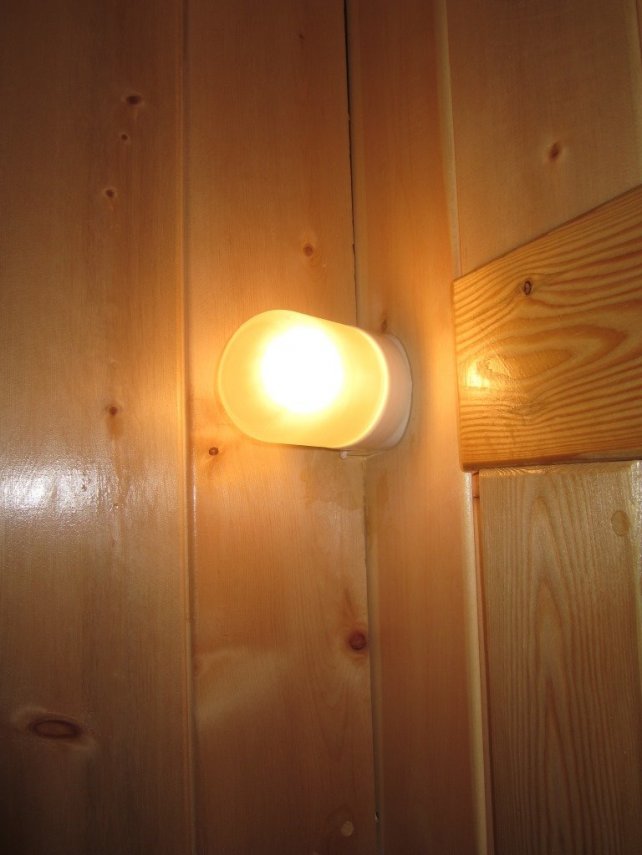

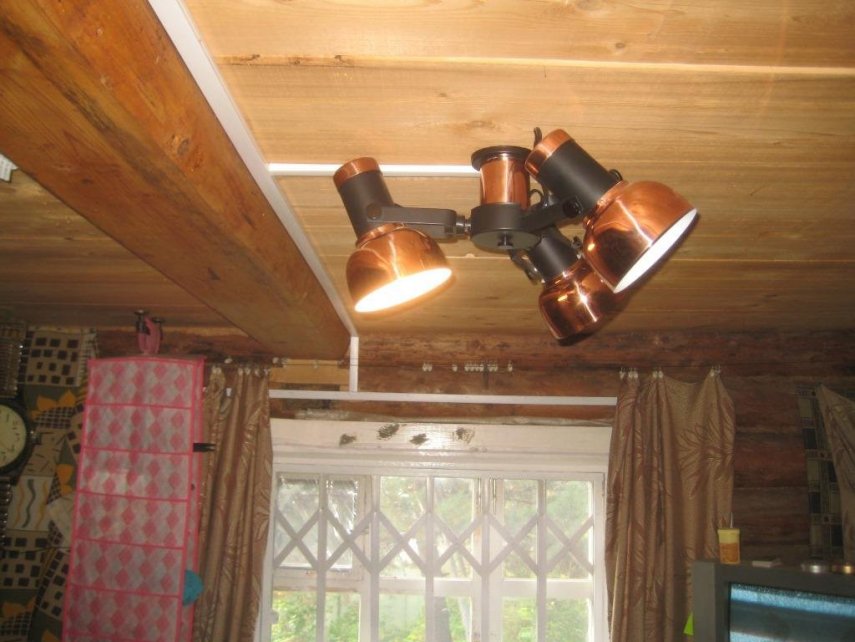

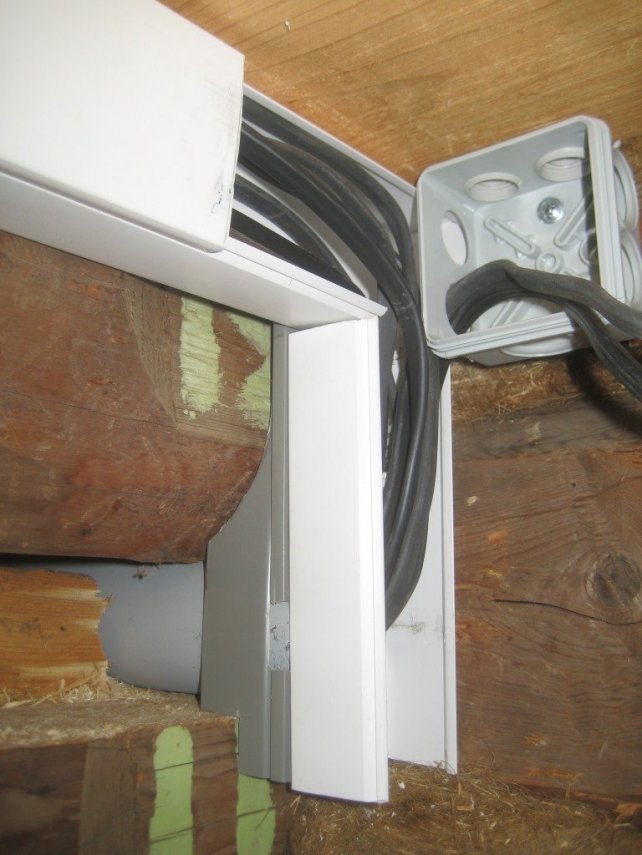

Проходы через потолок (в данном случае свет в сауне делался через потолок с прокладкой в несгораемых утеплителях (керамзит), и проходами сквозь потолоки, матицы и верхние венцы в крашенной металл. трубе):

wood_205.thumb.jpg.b4d22d0c2dda377dd248404d7b3547e4.jpgwood_209.thumb.jpg.b1e06db4c722eb1de9d9ac767733a7c2.jpg



  • Like 1
Link to comment
Share on other sites

@torki до него плохо доходит, у нас последнее время - бум на них, оформляют участки под дома (аля поселок новый) и условие что дом - деревянный

Link to comment
Share on other sites

  • 1 year later...

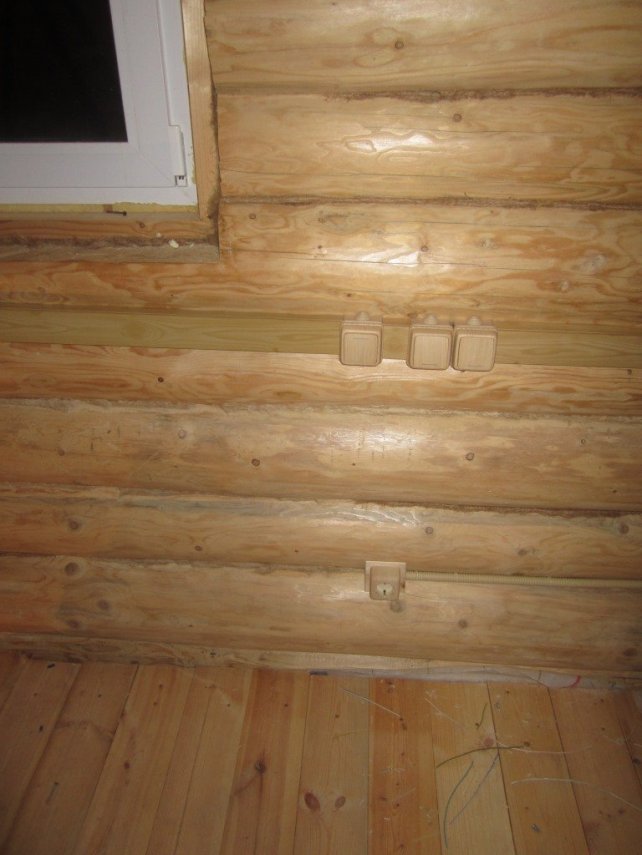

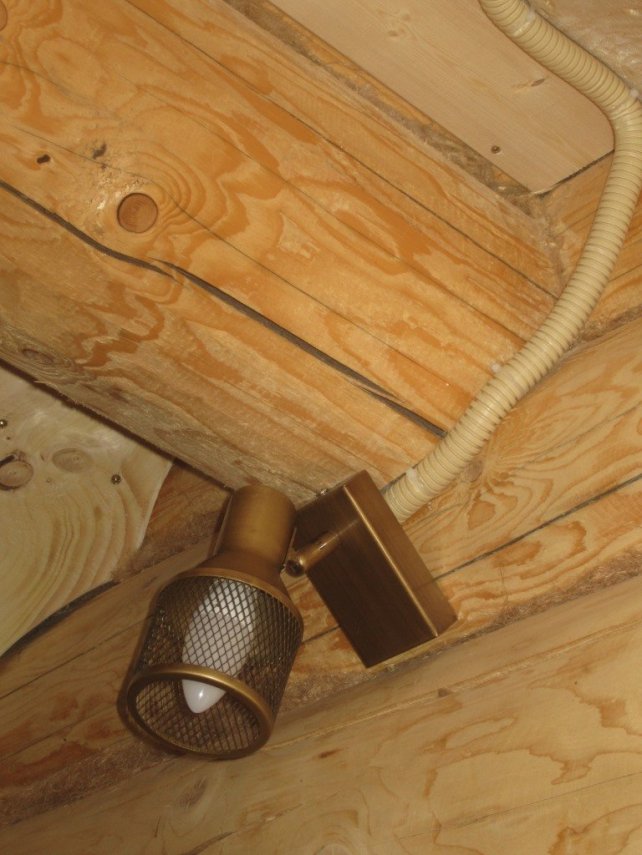

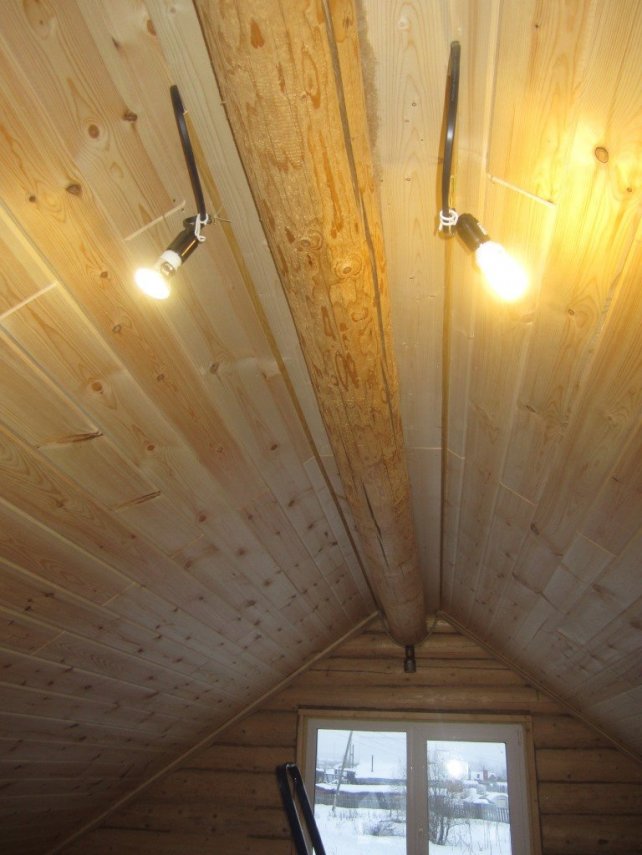

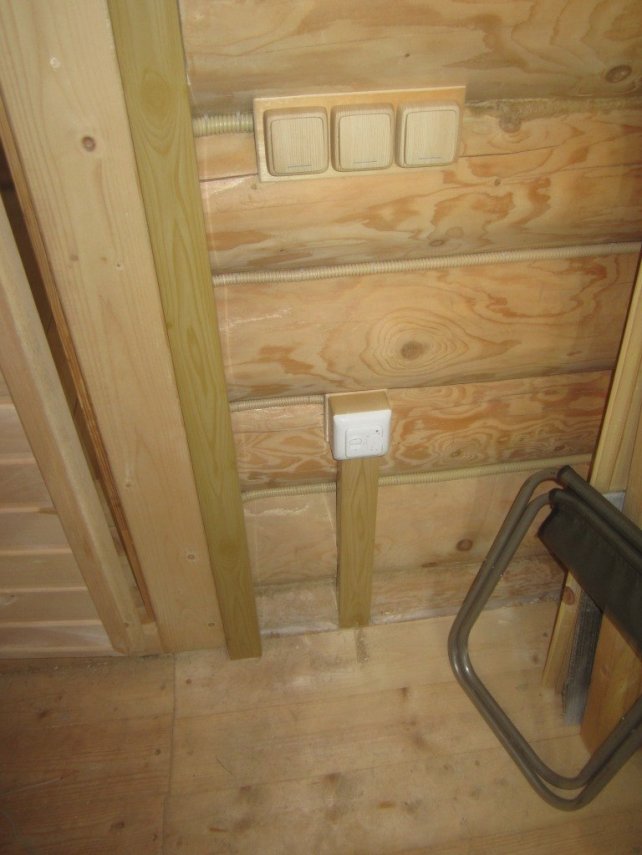

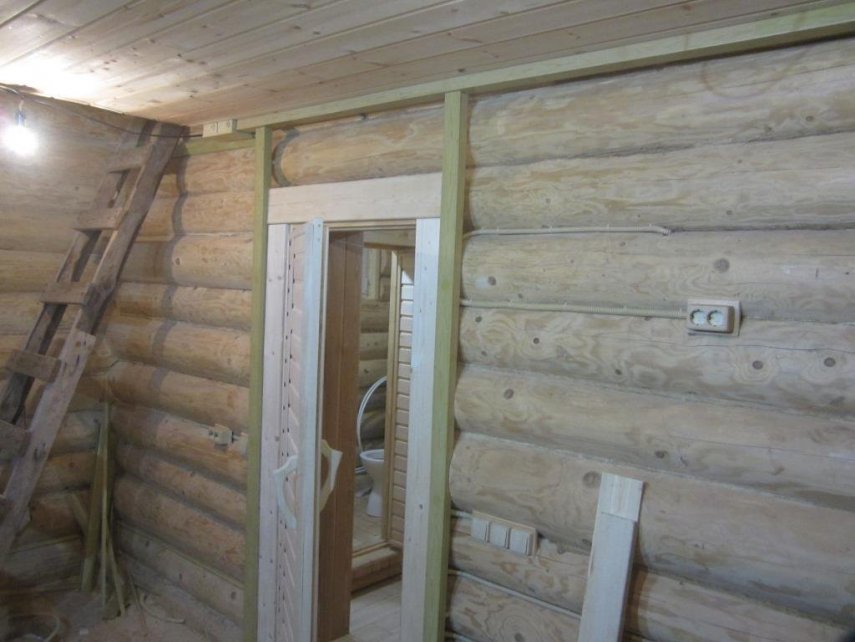

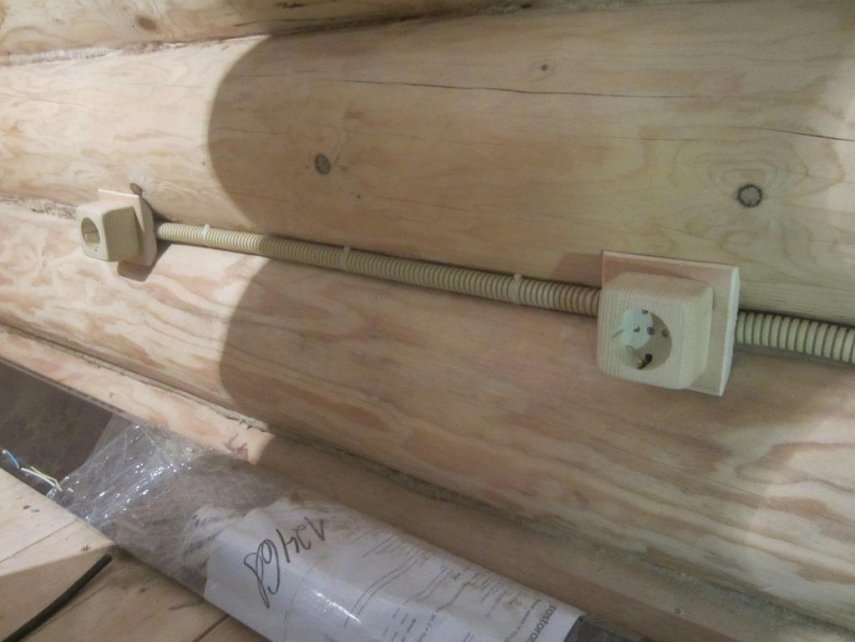

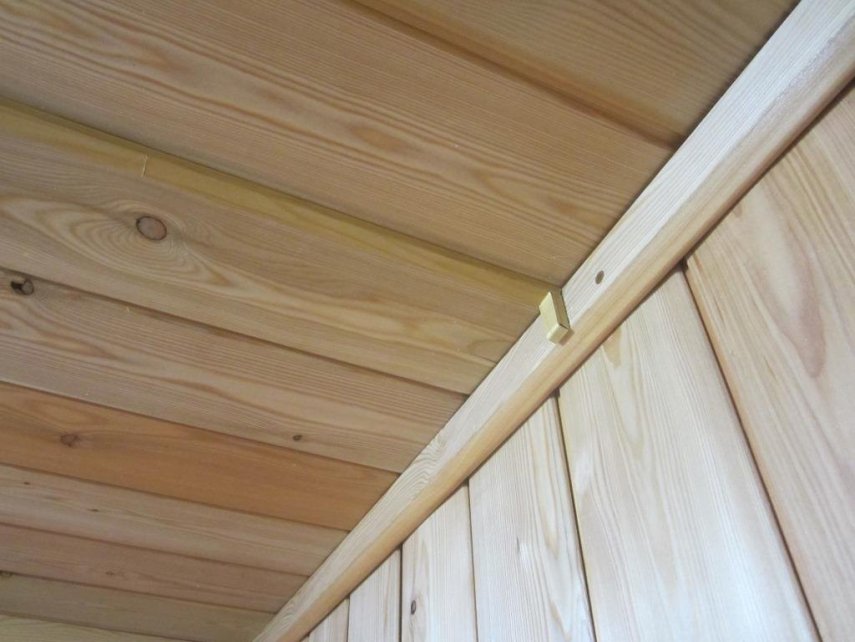

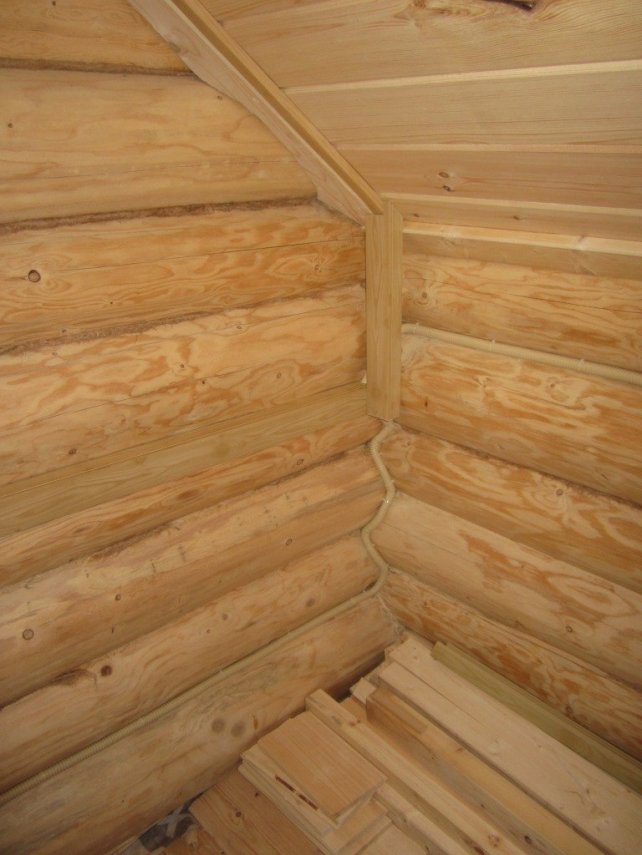

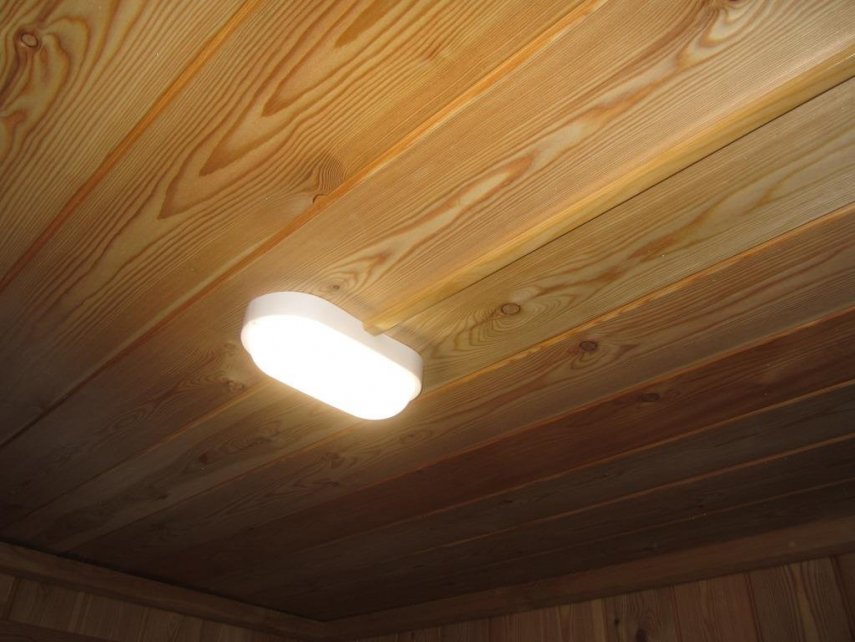

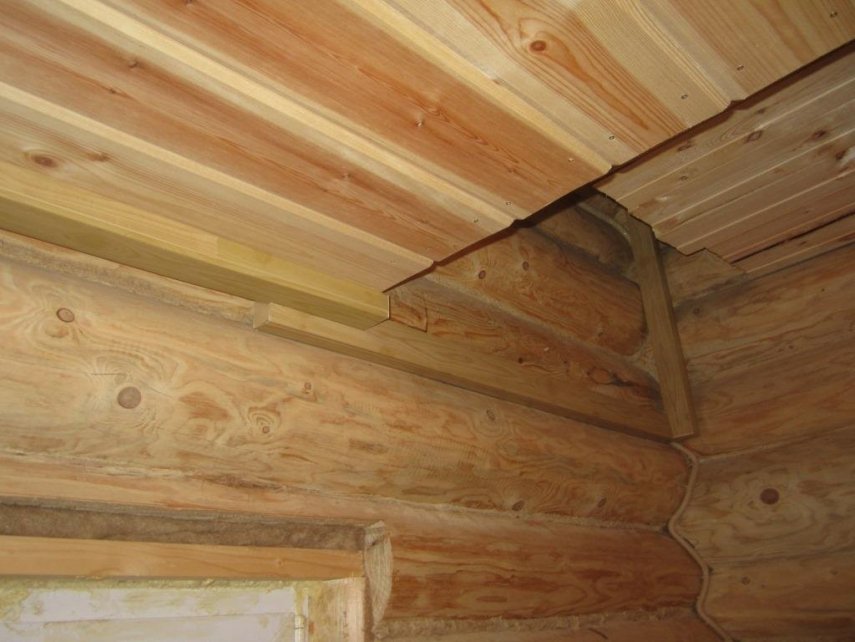

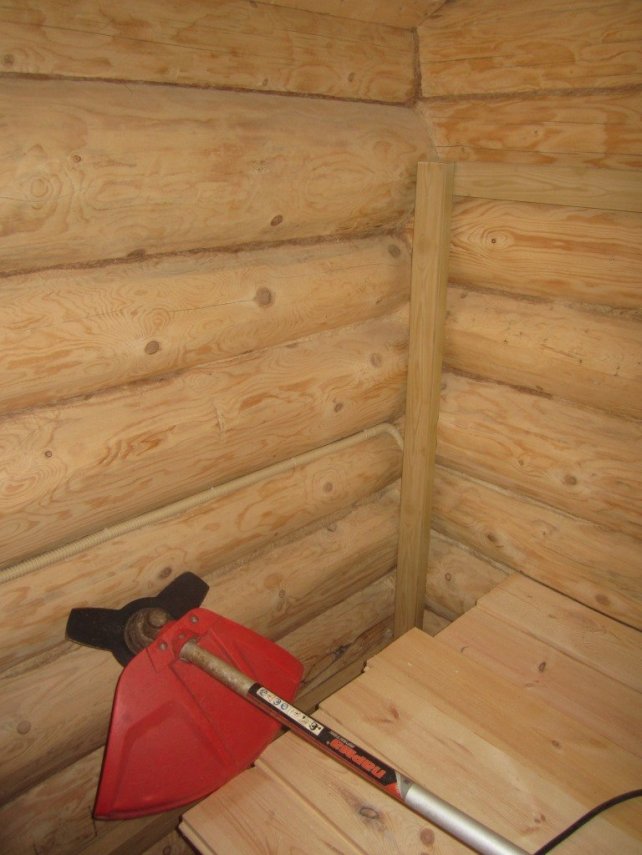

Вот ещё вариант наружной проводки, в данном случае цветом "под светлое дерево".

Появились такие кабель-каналы большого сечения (40х60мм) плюс есть коробки, розетки, выключатели - смотрится ... "экологично" :).


wood2_-_66.thumb.jpg.cd22ea187fbb5bf5abff086e7bc2f97a.jpgwood2_-_67.thumb.jpg.567ce0d90c8961fa115181fbd49ee30c.jpgwood2_-_65.thumb.jpg.b04a78e9447877536e6fc4ad2ee9c1e7.jpgwood2_-_63.thumb.jpg.7e4b212fab09dc0ea549b9c62c2c151b.jpgwood2_-_64.thumb.jpg.37863783d6080bbf28c3682bfe3287f6.jpgwood2_-_60.thumb.jpg.bb4ae4005bfe00210c5879a7f6206c03.jpgwood2_-_59.thumb.jpg.03408bb0665896ee136e6a87af6a071b.jpgwood2_-_54.thumb.jpg.368fc8381d2540b564cae545e977cc19.jpgwood2_-_58.thumb.jpg.066fb3725398b3252cfe1c9c258129c0.jpgwood2_-_47.thumb.jpg.41ef74c339e144bfdedb66ed6a27a653.jpgwood2_-_48.thumb.jpg.69fae621ebdd37f8378eccda74b132a6.jpgwood2_-_61.thumb.jpg.463877fb83f7a112de733e937155325f.jpgwood2_-_45.thumb.jpg.9324a1c1de3d6ae12c3549808d77002d.jpgwood2_-_46.thumb.jpg.4b0dbfb644922bc5032f0c8bf9449402.jpgwood2_-_39.thumb.jpg.22d265e5ee658561f5d378d1e65e48a8.jpg

  • Like 2
Link to comment
Share on other sites

Костя! Лет 10 назад я бате делал в старую избу. Вот всё как ты! Только в припадке перфекционизма ставил розетки и выключатели на шифер (ЦСП у нас тогда не продавалась) или стеклотекстолит. Ну, ещё у тебя клипсы очень элегантные. Я простые "рожки" ставил без защёлок.

Зашибись сделано!

  • Thanks 1
Link to comment
Share on other sites

18 минут назад, steamroller сказал(а):

клипсы очень элегантные

Это штрабсы (кабельные стяжки) по натянутой нержавеющей проволоке.

  • Like 1
  • Thanks 1
Link to comment
Share on other sites

17 минут назад, bagayama сказал(а):

Это штрабсы (кабельные стяжки) по натянутой нержавеющей проволоке.

Костя! Видел бы ты сейчас мою рожу и слышал бы ты - что я громко сказал! Это же... Это полный... ! Честно скажи - кто это придумал???!!!

Link to comment
Share on other sites

Кто придумал тянуть проводку по тонкой стальке? Монтажники ОПС.

Link to comment
Share on other sites
