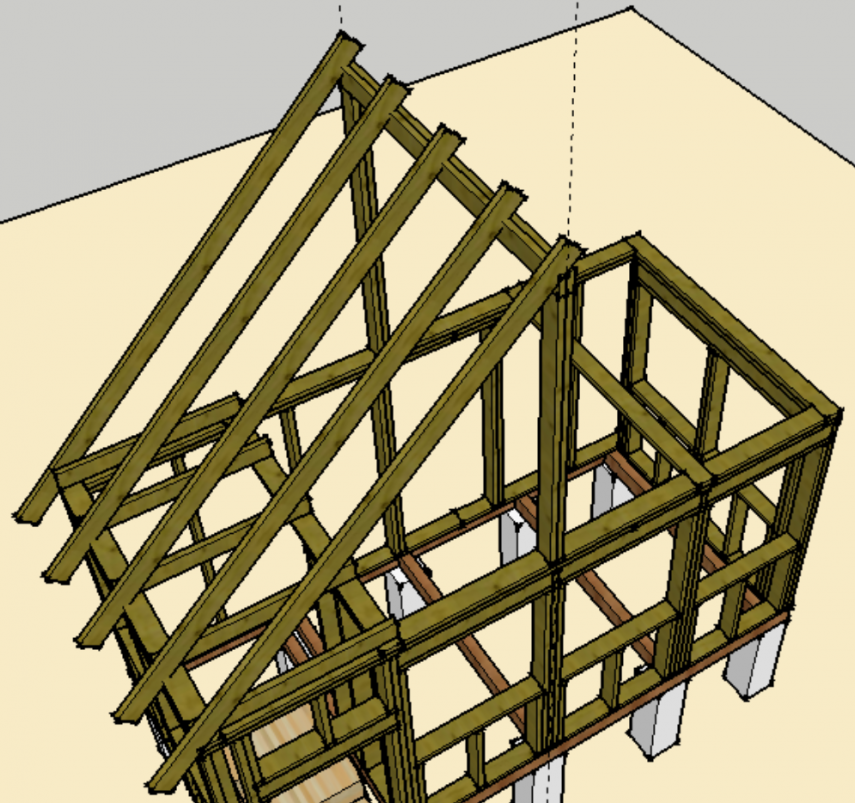

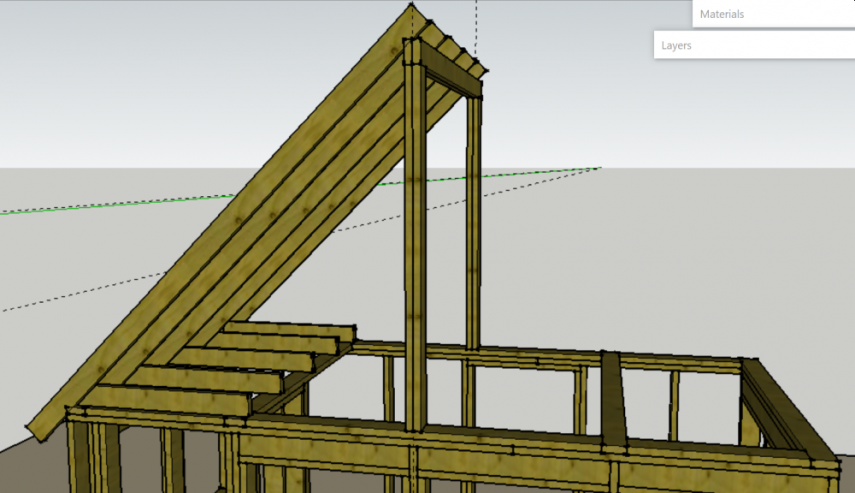

При строительстве каркасного дровника 2.3х3 м (скаты по длинной стороне) после консультации со специалистом использовал следующую конструкцию асимметричной кровли:




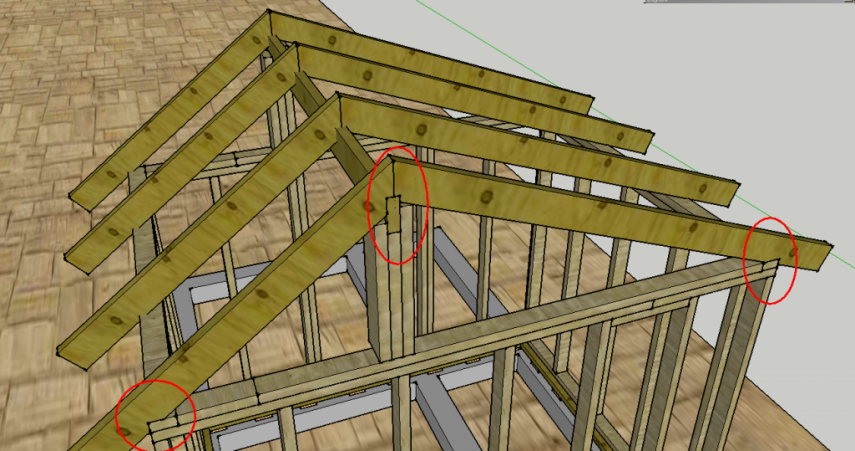

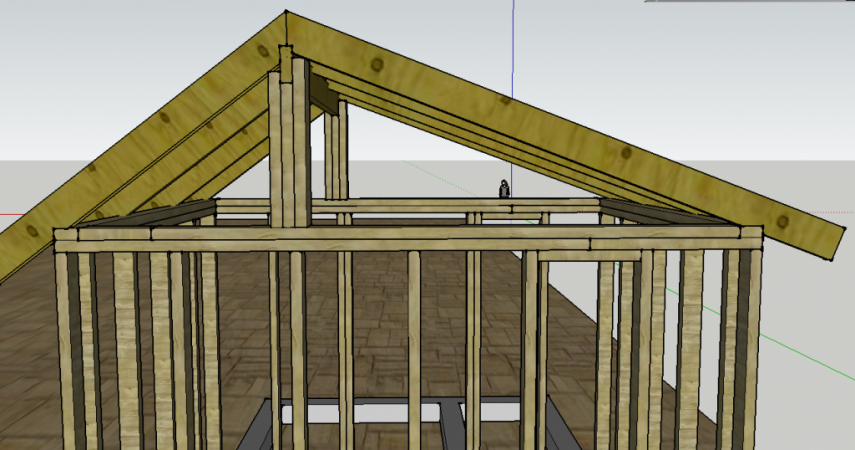

Сейчас планирую каркасную веранду ~2.5х5 м с симметричной кровлей и скатами по длинной стороне (угол наклона ~45-50 градусов):





- Можно ли использовать в веранде такую кровлю? (по сути идентичную кровле дровника)

Link to post
Share on other sites
1 минуту назад, Дмитрий 78 сказал(а):

Можно, а в чем сомнения?

Я у 'каркасников' обсуждал конструкцию каркаса веранды, меня попросили указать куда будет приложена нагрузка с кровли. Добавил стойки и стропила, после чего мне начали доказывать что такая кровельная система 'неправильная', что необходимо использовать фермы. Фермы это конечно круто, но в моем случае морока с ними скорее всего не оправдана. Решил перепроверить все ли в порядке с этой конструкцией.

Link to post
Share on other sites
52 минуты назад, atztek сказал(а):

морока

И никакая не морока!


Батя шестиугольный сарайчик делал для душа. На крыше сарайки, представляющей собой шестигранный усечённый конус, стояла бочка 200 л. Я потом повторял идею для шестигранного дровяника. У тебя хоть на торцах балки есть, а в тех конструкциях их вообще не было. Морду вверх поднимаешь и видишь 6 пересекающихся тросов. Балка там, если на ней ничего не лежит, работает ТОЛЬКО НА РАСТЯЖЕНИЕ. Можешь полюбопытствовать сколько на разрыв 5 мм стального троса :)

  • Thanks 1
Link to post
Share on other sites

Стальной трос - не лучшее решение. Размеры укажите. И общую картинку с основным домом дайте. Можно фото.

  • Thanks 1
Link to post
Share on other sites

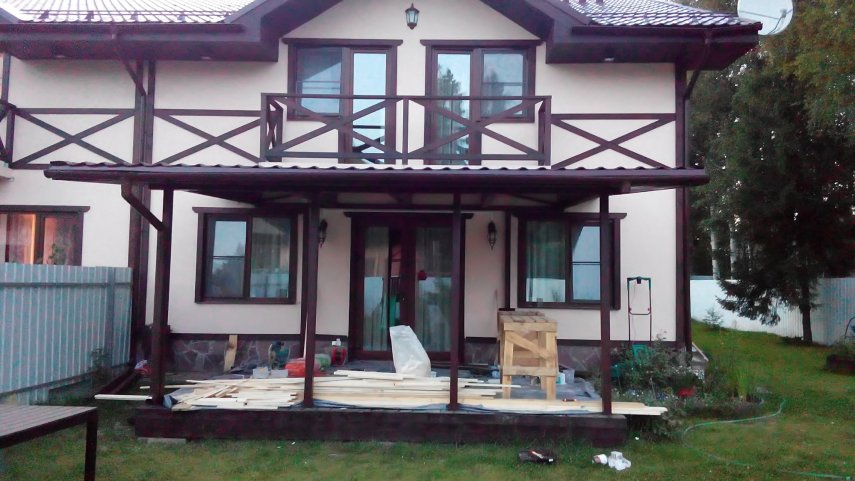

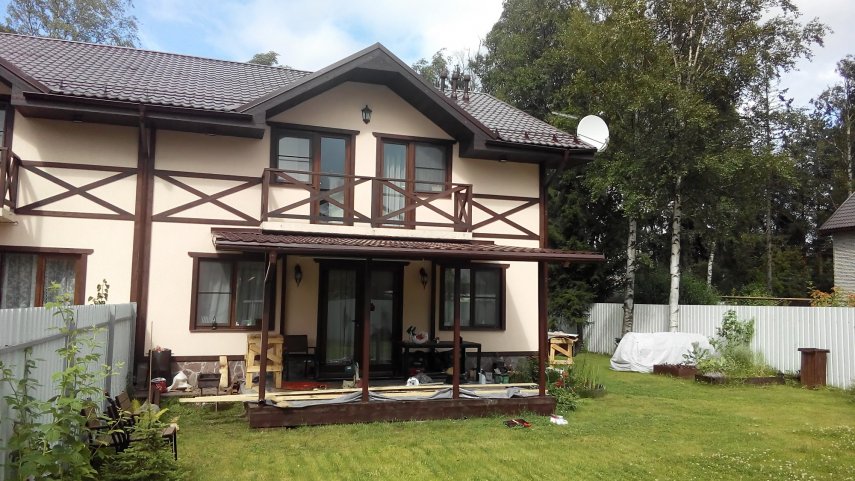

Например так:

Дом - до.

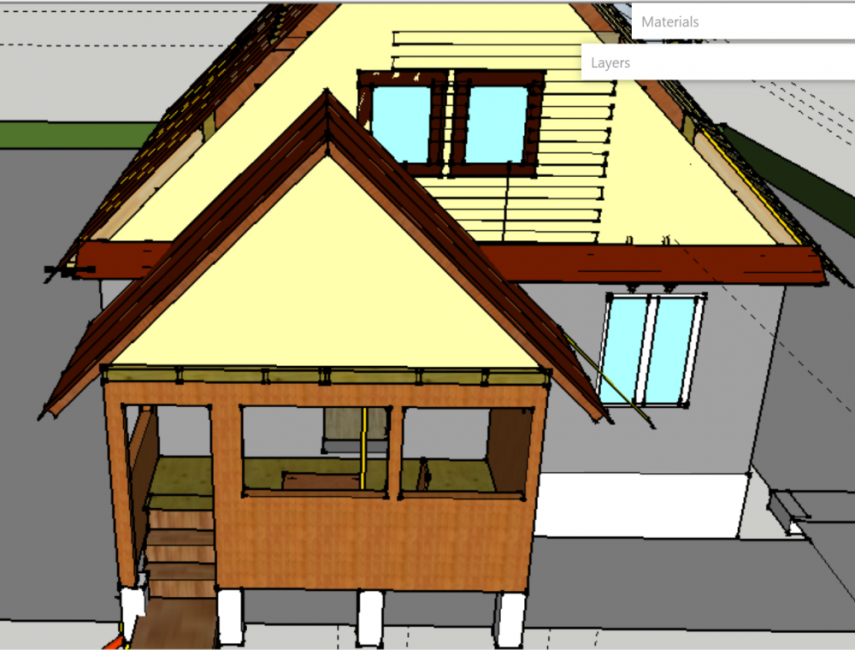

Проект. Дом после.

IMG_20170807_135505

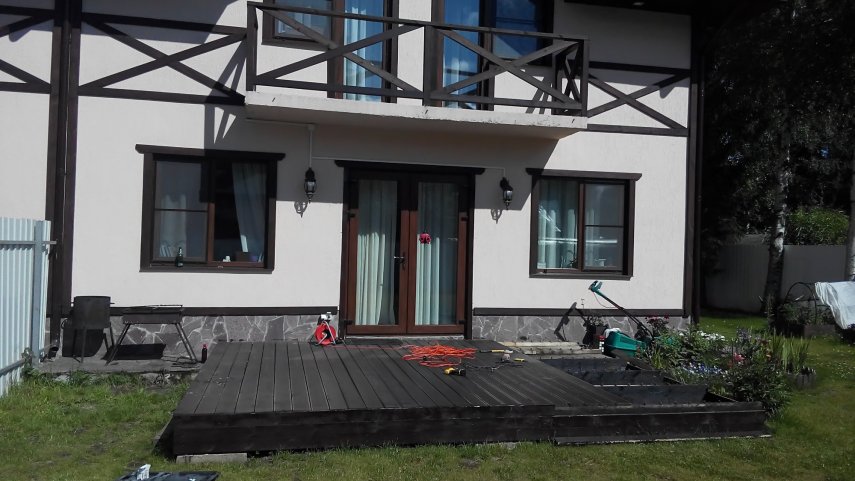

IMG_20170727_111210

IMG_20170810_212541

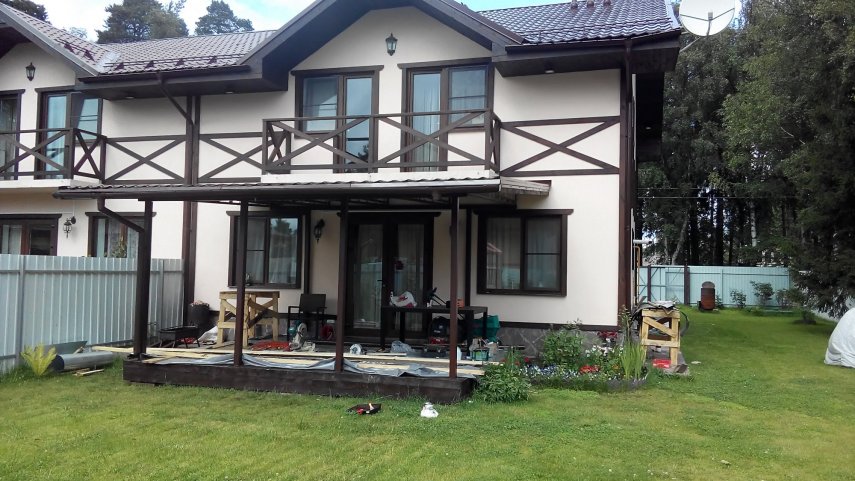

IMG_20170807_135526

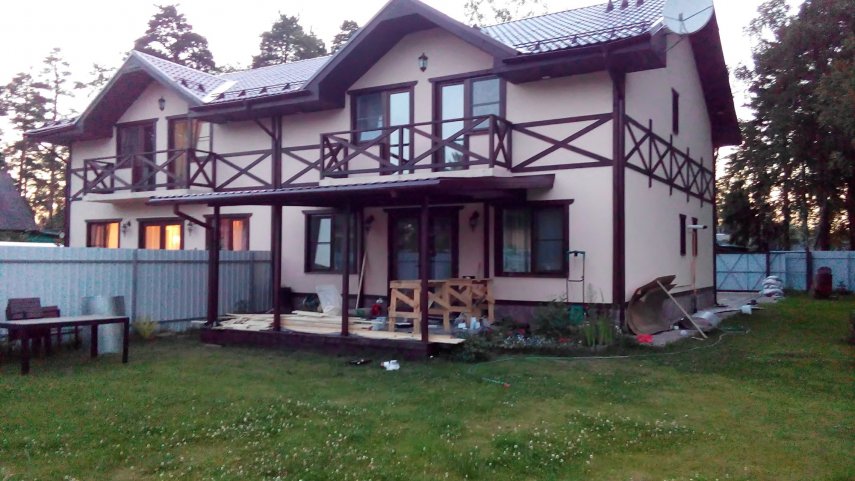

IMG_20170810_212556

IMG_20170905_234556

  • Thanks 1
Link to post
Share on other sites
43 минуты назад, steamroller сказал(а):

И никакая не морока!

Если я правильно понял, у Вас там две стропилины связаны тросом, но это не совсем ферма. Вот пример кровельной фермы:


Элементы фермы связываются между собой при помощи металлических или фанерных накладок, пробиваются кучей (реально очень много) гвоздей или саморезов, для сборки требуется большая ровная площадка.. Проще досок нарезать под стропила и стойки и на месте все собирать/сколачивать.

Link to post
Share on other sites

@Дмитрий 78 , не буди во мне зверя! Нет лучших. Есть оптимальные. Эта горизонтальная палка, если ты на её ничё не поклал, только растягивается. Ты не делал так, ты не видел как делают. А вантовые конструкции повсеместны.

Ну надо же... Среда, 17-е, а тут тебя пятницу 13-е делают. Пойду успокаиваться. Ну, Диимааа... Вот умеешь ты разозлить!

Link to post
Share on other sites
19 минут назад, Дмитрий 78 сказал(а):

Например так:

Дом - до.

Проект. Дом после.

У родственников похожая конструкция, только деревянная. Проблема - на крыше скапливается снег, а потом эта огромная масса снега со льдом слетает, может придавить людей (даже кошку выпускать боятся пока снег не сойдет). Я решил делать примерно такую конструкцию:


Поскольку у веранды независимый от дома фундамент, то и кровлю веранды с домом привязывать нельзя, верно?

Link to post
Share on other sites
49 минут назад, steamroller сказал(а):

@Дмитрий 78 , не буди во мне зверя! Нет лучших. Есть оптимальные. Эта горизонтальная палка, если ты на её ничё не поклал, только растягивается. Ты не делал так, ты не видел как делают. А вантовые конструкции повсеместны.

Ну надо же... Среда, 17-е, а тут тебя пятницу 13-е делают. Пойду успокаиваться. Ну, Диимааа... Вот умеешь ты разозлить!

Ванты работают не в одиночестве, а с распорками. Иначе это получается подвесной мостик в джунглях на лианах, по которому без стакана идти страшно :)

А здесь не атрауцион строится, а кровля :)

Link to post
Share on other sites
5 часов назад, Дмитрий 78 сказал(а):

Ванты работают не в одиночестве, а с распорками.

а теперь перечитай и рассмотри картинку ТС-а.

А кто мне тут ленинградский вантовый мост предъявлял? Где там распорки?

Дима, ты меня троллишь что-ли??? В твоих мессагах я ничего кроме вредительского умысла не вижу! (злится) я сказал - будет крепко, значит будет. И никаких гвоздей в прямом и переносном.

  • Like 1
Link to post
Share on other sites

Сопромат не все учили, не надо злиться.

Link to post
Share on other sites
24 минуты назад, steamroller сказал(а):

а теперь перечитай и рассмотри картинку ТС-а.

А кто мне тут ленинградский вантовый мост предъявлял? Где там распорки?

Дима, ты меня троллишь что-ли??? В твоих мессагах я ничего кроме вредительского умысла не вижу! (злится) я сказал - будет крепко, значит будет. И никаких гвоздей в прямом и переносном.

Леш, ты сейчас сравниваешь Боинг 777 с бумажным самолётиком :)

Link to post
Share on other sites

@zmeygordynich был ты год в игноре, я думал ты за год немного поумнел, Ан нет, ты как был бараном, так им и остался :)

вердикт - снова в инор, только теперь навеки :)

Link to post
Share on other sites

@atztek Так и не увидел размеров. Ферма совсем не обязана быть такой сложной, все зависит от размеров. Просто треугольник - тоже ферма, и треугольник со стойкой - ферма. А кто мешает наслонные стропила сделать? Размеры нарисуйте.

  • Thanks 1
Link to post
Share on other sites
В 16.02.2021 в 11:25, atztek сказал(а):

При строительстве каркасного дровника 2.3х3 м (скаты по длинной стороне) после консультации со специалистом использовал следующую конструкцию асимметричной кровли:




Сейчас планирую каркасную веранду ~2.5х5 м с симметричной кровлей и скатами по длинной стороне (угол наклона ~45-50 градусов):





- Можно ли использовать в веранде такую кровлю? (по сути идентичную кровле дровника)

Посмотрел внимательно, и не понял, чем вас этот варант не устраивает?

  • Thanks 1
Link to post
Share on other sites
8 часов назад, Дмитрий 78 сказал(а):

Размеры укажите. И общую картинку с основным домом дайте. Можно фото.

5 минут назад, Дмитрий 78 сказал(а):

Так и не увидел размеров.

А я думал Вы не ко мне обращались по поводу размеров.
Веранда ориентировочно 2.5х5 м, стропила по длинной стороне, кровля симметричная, угол наклона ~45-50 градусов.

Высота стоек конька ~2.5 м - так планировал, чтобы угол скатов веранды совпадал со скатами кровли дома. Но сегодня подумал - если делать буду без помощников, то возможно сделаю стойки пониже.

7 минут назад, Дмитрий 78 сказал(а):

А кто мешает наслонные стропила сделать?

Если я не ошибаюсь, у меня на картинках в первом сообщении наслонная система? - запилы на стропилах с обеих сторон, т.е. давление на каркас сверху вниз, без распора. Или есть другие варианты?

3 минуты назад, Дмитрий 78 сказал(а):

Посмотрел внимательно, и не понял, чем вас этот вариант не устраивает?

Меня-то устраивает, не устраивает специалистов по каркасным домам (кровельные фермы), вот я решил перепроверить все ли в порядке с этой конструкцией.

Link to post
Share on other sites

@atztek В какой программе это все отрисовано?

6 минут назад, atztek сказал(а):

А я думал Вы не ко мне обращались по поводу размеров.
Веранда ориентировочно 2.5х5 м, стропила по длинной стороне, кровля симметричная, угол наклона ~45-50 градусов.

Высота стоек конька ~2.5 м - так планировал, чтобы угол скатов веранды совпадал со скатами кровли дома. Но сегодня подумал - если делать буду без помощников, то возможно сделаю стойки пониже.

Если я не ошибаюсь, у меня на картинках в первом сообщении наслонная система? - запилы на стропилах с обеих сторон, т.е. давление на каркас сверху вниз, без распора. Или есть другие варианты?

При таких размерах ферма - архитектурное излишество, вполне подходит ваш вариант.

  • Thanks 1
Link to post
Share on other sites
1 минуту назад, Дмитрий 78 сказал(а):

@atztek В какой программе это все отрисовано?

Sketch Up, версия 8 (новые кажется платные).

  • Thanks 1
Link to post
Share on other sites

@atztek В вашей конструкции раскосов не хватает, тем более, что вы планируете веранду к стене не крепить. При таком конструктиве - рано или поздно заваливаться начнет. Причем, скорее рано, чем поздно.

  • Thanks 1
Link to post
Share on other sites
