Мастер-выключатель: профессиональный подход к управлению электросистемой дома

Централизованное управление электросистемой дома или квартиры гораздо удобнее, чем точечное.

Александр Смирнов, ведущий специалист сервисного центра «Мастер 007», делится профессиональным опытом установки и эксплуатации мастер-выключателей — устройств, которые кардинально меняют подход к управлению освещением и электропитанием.

Принцип работы и технические особенности

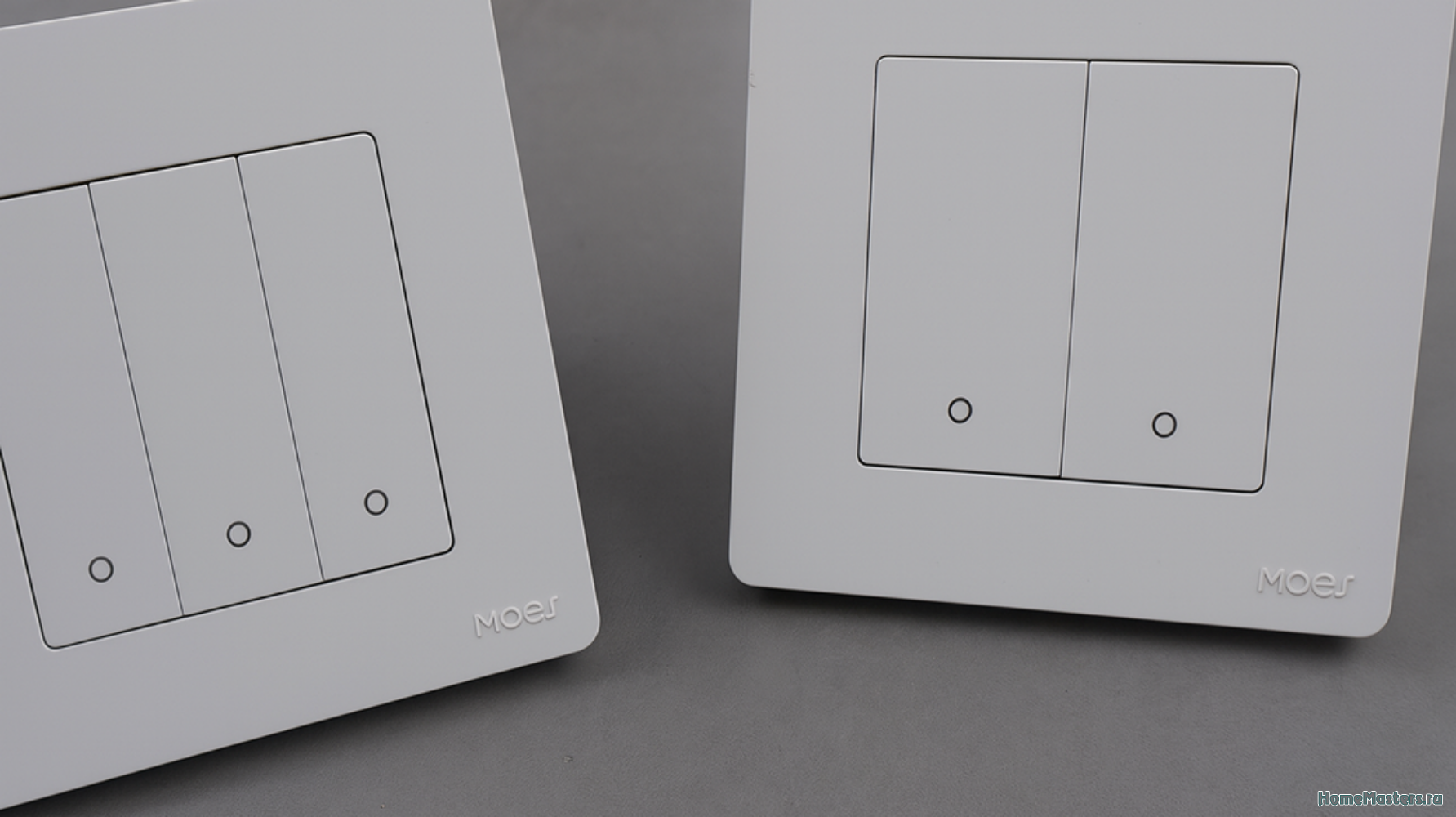

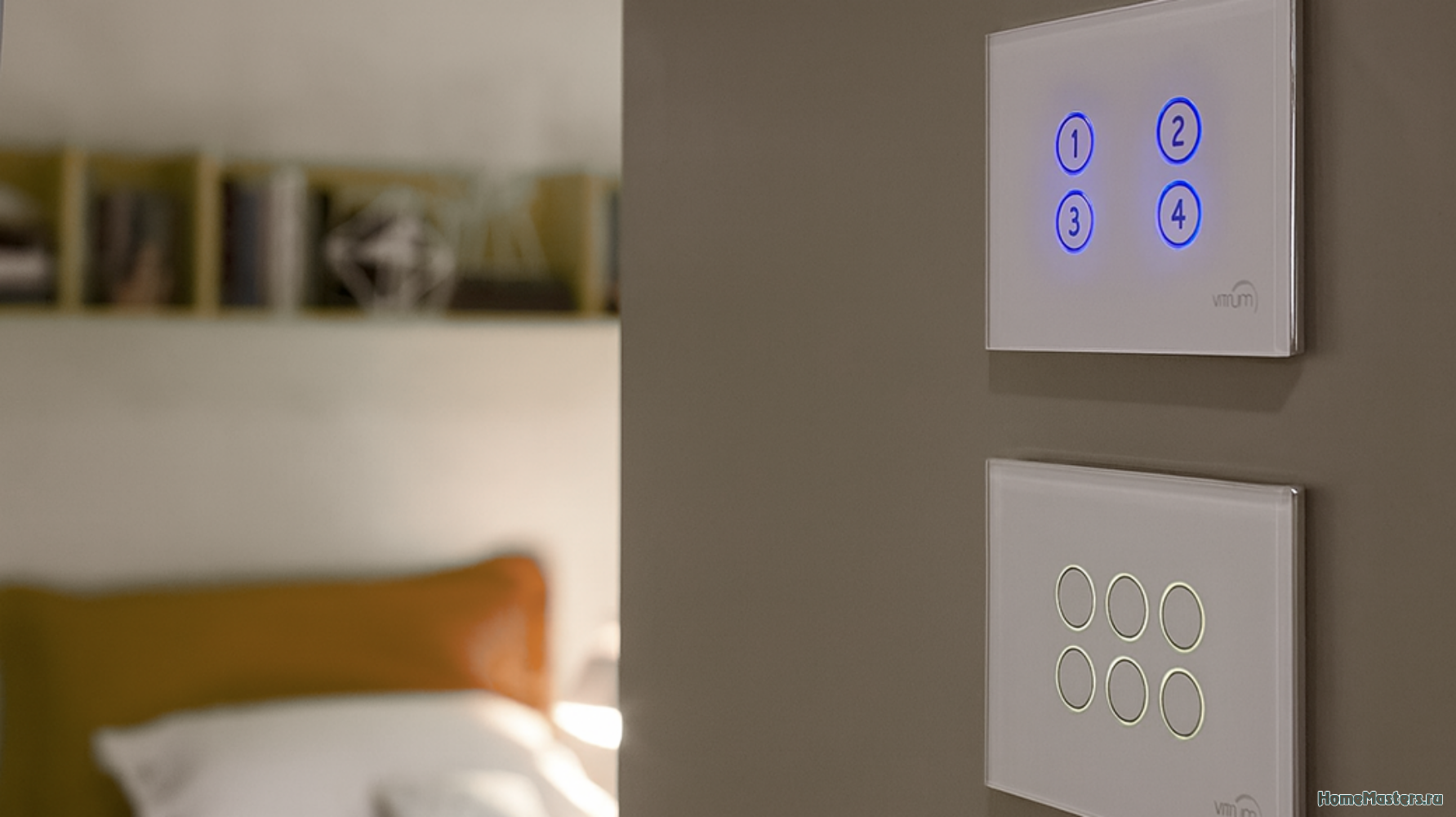

Мастер-выключатель ― это многоканальное коммутационное устройство, с помощью которого можно управлять несколькими независимыми электрическими цепями из одной точки. В отличие от стандартных выключателей, работающих с единственной линией, такие устройства контролируют от 2-х до 32-х каналов одновременно.

Конструктивно устройство состоит из блока управления и исполнительных элементов. В зависимости от модификации, коммутация осуществляется электромагнитными реле или полупроводниковыми ключами. Управляющие команды передаются по проводным линиям, радиоканалу или через сетевые протоколы.

Рекомендация специалиста: При проектировании системы учитывайте возможность ее масштабирования. Для стандартной квартиры площадью до 100 м² оптимально устройство на 4-6 каналов. Частный дом потребует 8-12 каналов, коммерческие объекты — от 16 каналов и выше.

Классификация устройств по типу исполнительных элементов

Релейные системы

Работают на базе на электромагнитных реле с механическими контактами. Характеризуются высокой надежностью и ремонтопригодностью. Ресурс контактной группы ― порядка 100 000 циклов переключения. Максимальная коммутируемая мощность достигает 3,5 кВт на канал. Недостаток — шум при срабатывании, что ограничивает применение в жилых помещениях, например, спальнях.

Полупроводниковые решения

В качестве коммутирующих элементов установлены симисторы или MOSFET-транзисторы. Отличаются бесшумной работой и практически неограниченным ресурсом — более 10 миллионов циклов. Поддерживают функцию плавного включения, что увеличивает срок службы источников света в 3-5 раз. Требуют эффективного теплоотвода при работе с большими токами.

Программируемые контроллеры

Оснащены микропроцессором и энергонезависимой памятью для хранения сценариев работы. Поддерживают сложные алгоритмы управления: временные задержки, циклические программы, взаимодействие с внешними датчиками. Совместимы с протоколами DALI, DMX512, 0-10V для диммирования.

Системы с дистанционным управлением

Работают на частотах 433/868 МГц (радиоуправление) или 2,4/5 ГГц (Wi-Fi). Дальность действия в помещении составляет 30-100 метров. Современные модификации используют шифрование AES-128 для защиты от несанкционированного доступа. Время отклика системы — 50-200 миллисекунд.

Технические требования к монтажу

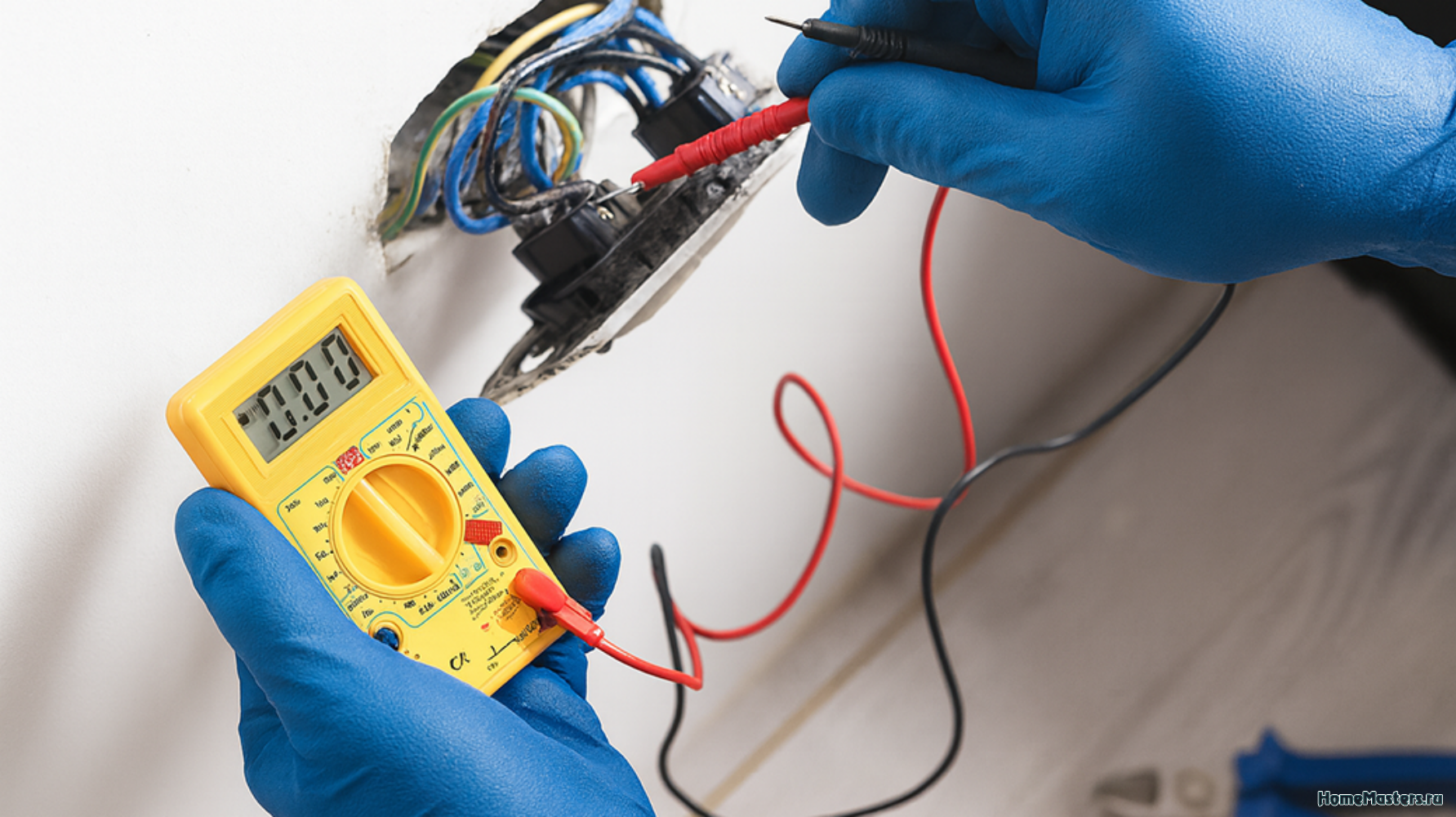

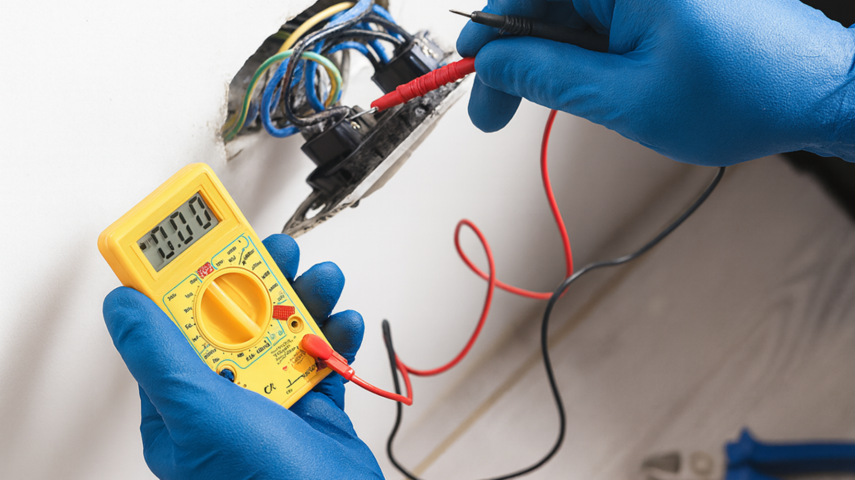

Установка мастер-выключателя начинается с анализа электрической схемы объекта. Необходимо определить группы потребителей, рассчитать максимальную нагрузку каждой группы с учетом коэффициента одновременности. К полученному значению добавляется технологический запас 20-30%.

Оптимальное место размещения — распределительный щит или специализированный бокс в непосредственной близости от него. Рекомендуемая высота установки — 140-170 см от уровня пола. Минимальные расстояния: от источников тепла — 50 см, от источников влаги — 60 см.

Важное замечание: Для токов до 16А используйте медный проводник сечением не менее 2,5 мм², для токов 20-25А — не менее 4 мм².

Все соединения выполняют через сертифицированные клеммные блоки с соблюдением момента затяжки 2,0-2,5 Н·м. Обязательна маркировка проводников согласно схеме.

Случай из практики: мастер делится опытом

Интересный случай произошел при обслуживании системы управления освещением в жилом комплексе премиум-класса. Модульные контакторы Schneider Electric начали интенсивно гудеть ― гул было слышно далеко за пределами электрощита.

Диагностика показала, что проблем несколько:

• Контакторы установлены без соблюдения минимальных зазоров, что привело к взаимному влиянию магнитных полей.
• В корпусах устройств накопилась пыль от строительных работ, которая создала дополнительный воздушный зазор в магнитопроводах.
• После подключения осциллографа выяснилось, что в сети огромная синусоида. Как оказалось, соседи поставили китайский кондиционер с дешевым инвертором, от которого и идут в сеть гармоники.

Решение потребовало комплексного подхода. Мастер:

1. Продул контакторы компрессором.
2. Раздвинул модули, поставил между ними пластиковые заглушки.
3. На ввод повесил сетевой фильтр — синусоида выровнялась.
4. Для надежности поменял контакторы на версии с катушками постоянного тока — они устойчивее к помехам.

Гула больше не было.

Типовые ошибки при выборе и эксплуатации мастер-выключателя

• Недооценка пусковых токов LED-освещения. Современные светодиодные источники создают кратковременные броски тока, превышающие номинальные значения в 50-100 раз. Это приводит к ускоренному износу контактов стандартных реле. Решение — применение устройств с контактами из серебросодержащих сплавов или полупроводниковых коммутаторов.
• Неправильный выбор сечения проводников. Использование кабеля недостаточного сечения при одновременном включении нескольких групп потребителей приводит к перегреву проводки, срабатыванию защитных устройств или возникновению пожароопасной ситуации.
• Отсутствие резервного управления. Полная зависимость от электронной системы ― это неправильно. Необходимо предусмотреть возможность ручного управления важными группами освещения через параллельно подключенные механические выключатели.

Заключение

Мастер-выключатель — это технически обоснованное решение для оптимизации управления электрическими системами современных зданий. Правильный выбор устройства, профессиональный монтаж и грамотная интеграция обеспечивают долговременную и безотказную работу системы.

Доверяйте установку выключателя квалифицированным специалистам — экономия на профессиональном монтаже часто оборачивается значительными расходами на устранение последствий некачественной работы.
