Как подключить проходной выключатель: подробный гайд от мастера

Иногда маленькое техническое решение кардинально меняет повседневную жизнь. Один из таких примеров — проходной выключатель. Он позволяет включать и выключать освещение из разных точек. Особенно актуально это для длинных коридоров, лестниц или спален с несколькими входами.

Меня зовут Расул Гусейнов, я — электрик сервисного центра «Мастер 007», и сегодня я поделюсь с вами тем, как правильно установить проходной выключатель, на что обратить внимание и каких ошибок стоит избегать.

Что такое проходной выключатель и зачем он нужен

По сути, проходной выключатель — это переключатель, работающий в паре с другим аналогичным. Оба они управляют одним и тем же источником света, независимо от того, какой из них вы нажимаете. Это удобно в ситуациях, когда вы заходите в помещение через одну дверь, а выходите — через другую. Или когда включаете свет внизу лестницы, а гасите уже наверху.

Совет мастера:
При планировании ремонта сразу решите, где вам будет удобно управлять освещением. Установить проходные выключатели позже — значит испортить готовую отделку. Особенно актуальны такие электроприборы у кровати, в коридорах, на лестницах и в помещениях с двумя входами.

Преимущества использования проходного переключателя:

• Удобство. Свет можно выключить там, где вы закончили маршрут. Нет необходимости возвращаться к исходному переключателю.
• Экономия. Нет лишнего расхода электроэнергии — свет горит только тогда, когда это действительно нужно.
• Дополнительные функции. Некоторые модели поддерживают диммирование, подсветку и даже сенсорное управление.

Подготовка к установке

Для классического монтажа придется штробить стены и прокладывать новые кабели. Если отделка уже завершена — вероятно, придется частично ее разрушить.

Совет мастера:
Не хотите штробить стены заново? Рассмотрите беспроводные выключатели — они работают по радиоканалу или через Wi-Fi. Да, они дороже, но избавят вас от грязной работы. Другой компромисс — кабель-каналы. Это не всегда эстетично, зато быстро и без пыли.

Что понадобится

Инструменты:

• штроборез, перфоратор и коронка по бетону;
• индикаторная отвертка и прибор для поиска скрытой проводки;
• налобный фонарь, нож, молоток, зубило;
• рулетка, маркер, защитные очки.

Материалы:

• два проходных выключателя;
• кабель ВВГнг 2×1,5 мм² + дополнительный на 1×1,5 мм²;
• два подрозетника;
• изолента, дюбели-хомуты, клеммы или гильзы;
• гипс или алебастр для заделки штроб.

Техника безопасности прежде всего

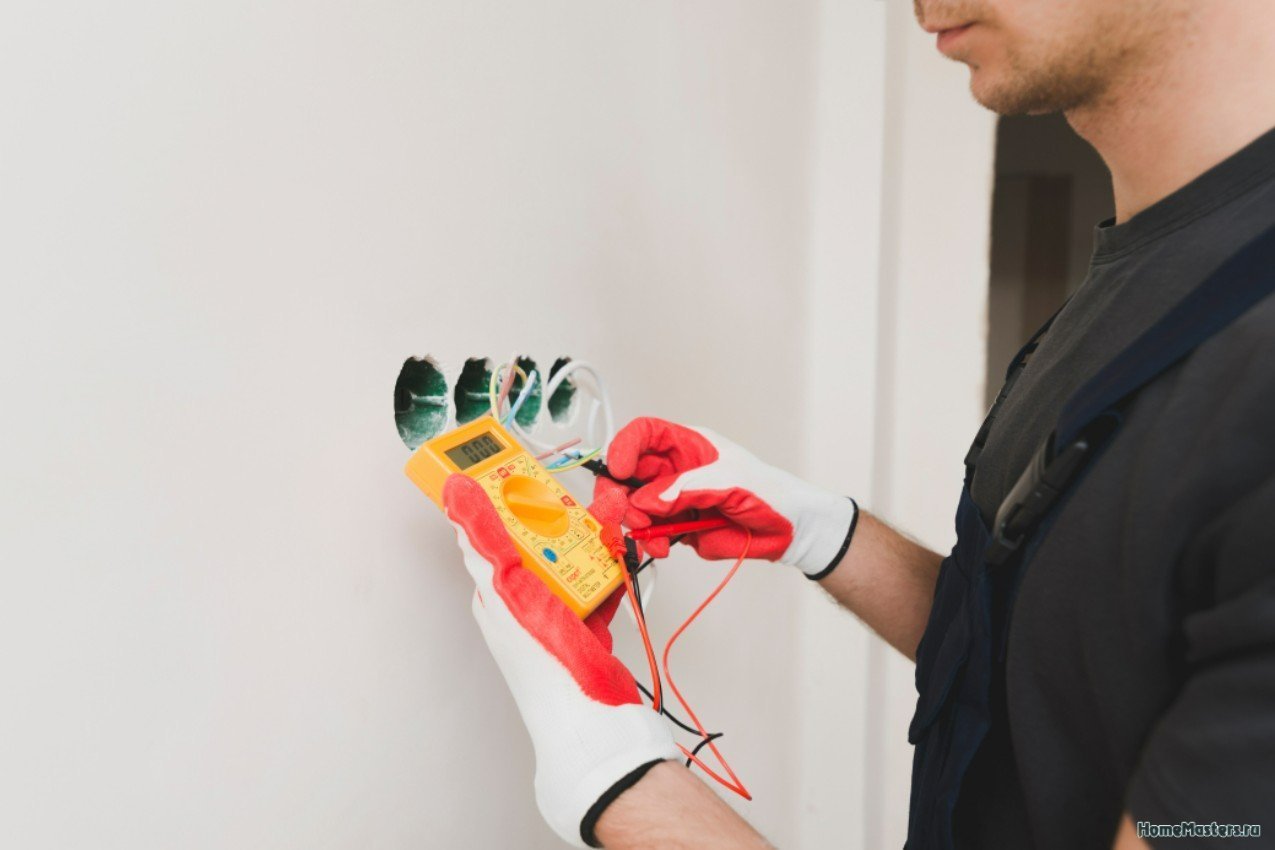

Перед началом работ отключите автомат в электрощите. Обязательно проверьте отсутствие напряжения индикатором или мультиметром. Не полагайтесь на визуальное положение рычажка — ошибки в маркировке автоматов не редкость.

Совет мастера:

 Даже если вы уверены, что «все отключили», все равно проверьте каждый провод перед началом монтажа. Это может спасти вам жизнь.

Подключаем пошагово

1. Разметка. Определите места для выключателей и светильника. Стандартная высота для установки переключателя — 90 см от пола, но можно отрегулировать под свой рост.

2. Поиск распределительной коробки.  С помощью детектора найдите коробку, откуда запитываются линии. Приложите прибор к розетке и двигайтесь вверх, пока не услышите характерный сигнал.

Совет мастера:
Иногда коробка может находиться за стеной, в соседней комнате. Это важно учитывать при планировании трассы кабеля.

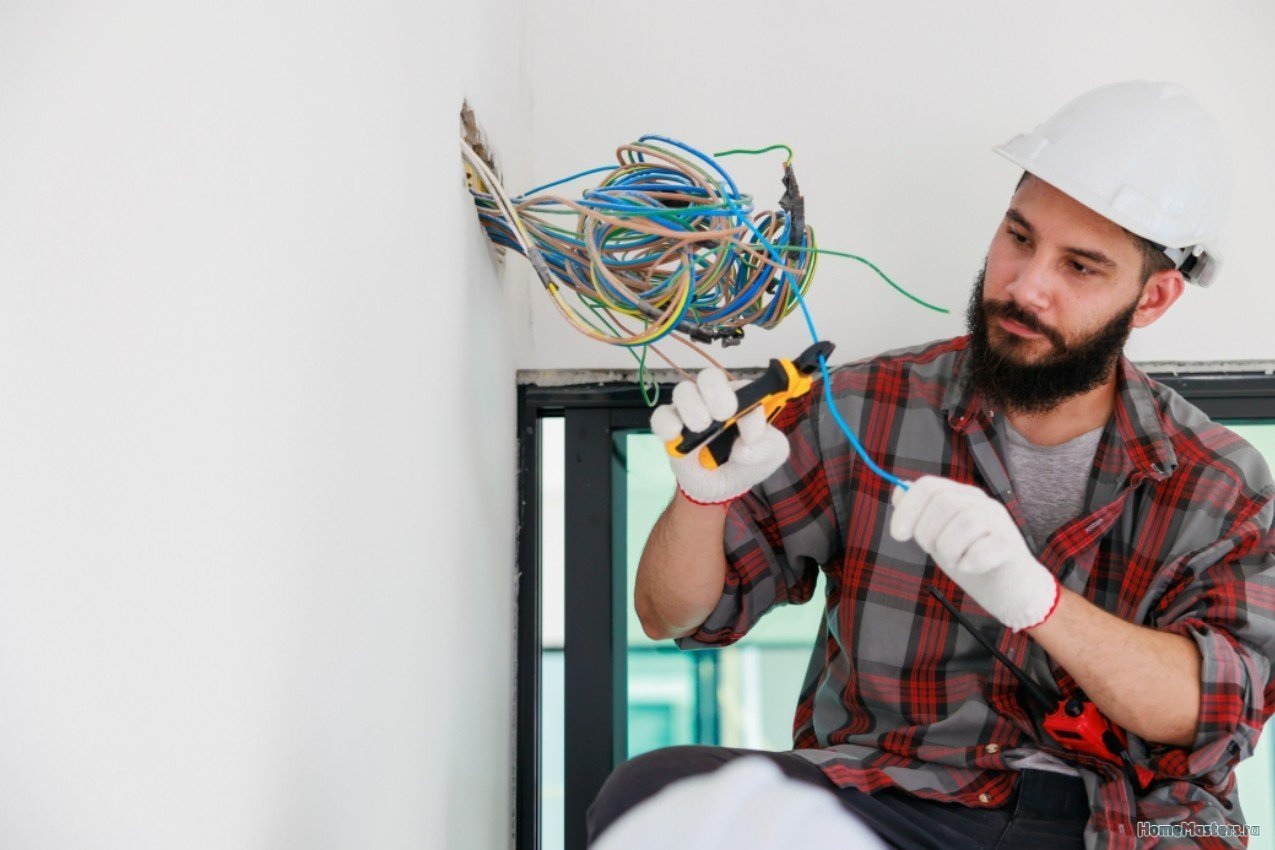

3. Идентификация нужной линии. Откройте коробку, отключив питание. Попросите помощника включать автоматы по очереди, пока вы проверяете наличие напряжения. Промаркируйте провода: фаза (обычно коричневая), ноль (синий), земля (желто-зеленая).

4. Разметка трасс кабелей. Чертим линии:

• от коробки к светильнику (ноль и земля),
• от коробки к первому выключателю (фаза),
• между двумя выключателями (два промежуточных провода),
• от второго выключателя к светильнику (фазный выход).

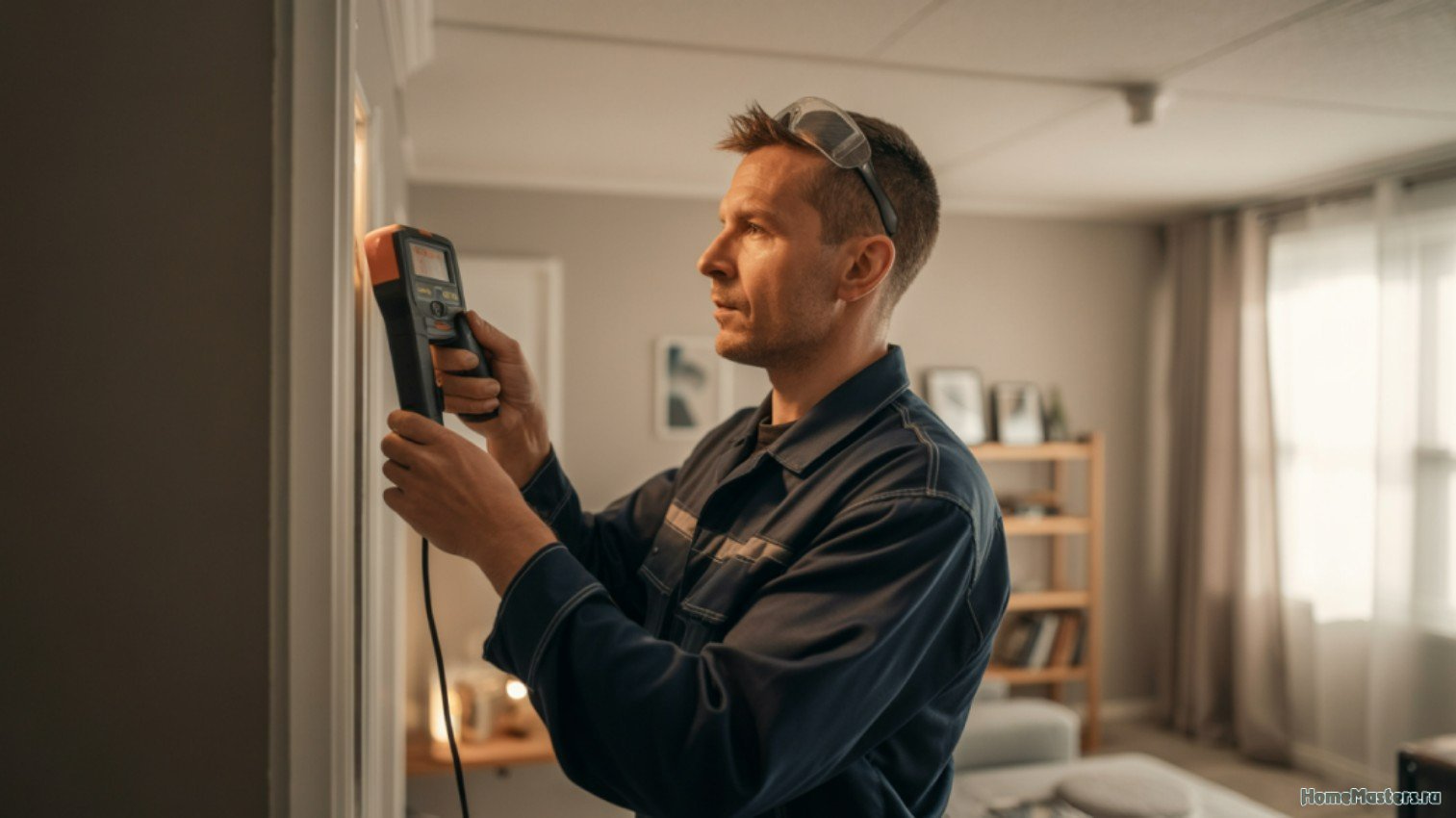

5. Проверка на скрытую проводку. Перед штроблением проверьте стены, чтобы не повредить существующие линии.

6. Штробление. Делаем каналы 2–3 см глубиной. Для выключателей вырезаем посадочные отверстия коронкой.

Совет мастера:

Избегайте резких углов в штробах — лучше сделать плавный изгиб. Это упростит укладку кабеля и уменьшит риск повреждений.

7. Прокладка кабелей. Кладем кабель, оставляя запас по 15–20 см на концах. Фиксируем хомутами с шагом около 30–40 см.

8. Подключение к распредкоробке. Соединяем провода с помощью клемм или гильз, предварительно зачистив концы.

9. Подключение светильника. Если два провода — один соединяется с нулем, второй с фазой. Если три — добавляется заземление.

10. Монтаж первого выключателя. Клемма L — для входящей фазы. Подключаем провод от распределительной коробки.

11. Связь между выключателями. Выводы L1 и L2 соединяем двумя отдельными кабелями между выключателями.

12. Второй выключатель → светильник. Клемма L второго выключателя соединяется с оставшимся фазным проводом, идущим на светильник.

13. Проверка. Установите оба выключателя в подрозетники, включите автомат, проверьте — должен срабатывать любой из них.

14. Финальный этап. Штробу заделайте гипсом или алебастром, накладки установите на место.

Случай из практики мастера

Проблема:
Клиент пожаловался, что второй проходной выключатель перестал работать. Свет загорается только с первой точки.

Диагностика:
Проверил напряжение на втором выключателе ― оно отсутствовало. При снятии устройства обнаружил поврежденный провод — жилка выскользнула из зажима из-за натяжения и малого запаса по длине.

Решение:
Я обрезал поврежденный участок, зачистил конец, оставил запас, зафиксировал контакт с усилием, обработал токопроводящей пастой.

Сложные схемы подключения

• На три и более точки. Используются перекрестные выключатели между проходными.
• С диммером. Нужны совместимые светильники.
• С датчиком движения. Один из выключателей заменяется на сенсор — свет включается автоматически.

При неправильном монтаже проходного выключателя он может превратиться в источник проблем. Если не уверены в своих силах — лучше доверить работу специалисту. А если решили делать сами — следуйте инструкции, не экономьте на материалах и соблюдайте технику безопасности.
