Как правильно установить розетку с заземлением: инструкция от мастера

Заземленная розетка — это незаменимый элемент безопасности в доме.ккккк Без нее при повреждении изоляции ток может пройти через корпус прибора на человека.

Сейчас установка розеток с заземлением обязательна по нормам ПУЭ. Сделать это можно и самостоятельно — если понимать схему, использовать правильные инструменты и не торопиться.

Мастер-эксперт Расул Гусейнов из сервиса «Мастер 007» объясняет, как выбрать подходящую розетку, подключить её без ошибок и проверить, что заземление действительно работает.

Как выбрать розетку под задачу

Перед началом работ определитесь, какая розетка вам нужна. Неправильный выбор — частая причина нагрева и коротких замыканий.

По способу установки:

●       Скрытые (встраиваемые) — монтируются в стену, идеально подходят для квартир с внутренней проводкой. Выглядят аккуратно и защищены от влаги и пыли.

●       Накладные — корпус крепится на поверхность стены. Используются в деревянных домах, на дачах, в подсобных помещениях. Отличаются простотой монтажа и быстрым доступом к проводке.

По назначению:

●       Бытовые. Для обычных приборов — нагрузка до 16 А.

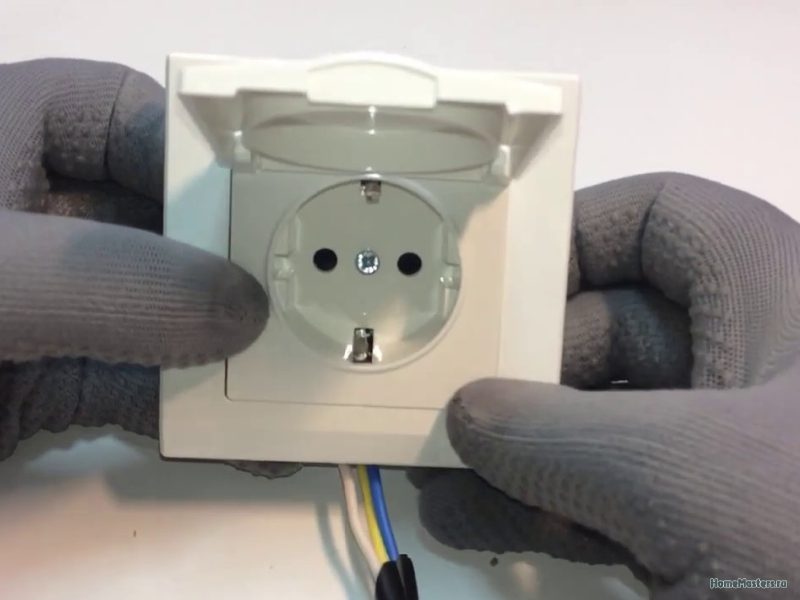

●       Влагозащищенные. Имеют резиновые уплотнители и крышку (IP44 и выше). Обязательны для ванной и кухни.

●       Промышленные. С усиленными контактами и током до 32 А. Применяются для мощного оборудования, бойлеров, стиральных машин.

По количеству гнёзд:

●       Одиночные — под одно устройство.

●       Двойные — для одновременного подключения двух приборов.

●       Блоки — до 5 розеток с USB, выключателями, интернет-портами.

Совет мастера: если устанавливаете розеточный блок, выбирайте модели с отдельными клеммами на каждое гнездо. Это исключает перегрев при одновременной нагрузке.

Как работает заземление и почему оно важно

Современная розетка с заземлением подключается по трехпроводной схеме:

●       фаза (L) — подаёт ток;

●       ноль (N) — возвращает ток в сеть;

●       земля (PE) — отводит избыточный ток в контур безопасности.

Если в электроприборе произойдёт утечка, ток уйдет не через корпус, а через «землю» — по пути наименьшего сопротивления.  Это спасает человека от поражения электричеством и предотвращает перегрев системы.

Важно: по действующим правилам любая новая розетка, установленная в жилом или частном доме, должна иметь заземляющий контакт.

Инструменты и материалы

Инструменты:

●       индикаторная отвёртка или мультиметр;

●       стриппер или нож для снятия изоляции;

●       пассатижи;

●       набор отверток с изолированными ручками;

●       уровень;

●       монтажный подрозетник и саморезы.

Материалы:

●       новая розетка с заземлением (2К+З);

●       медный трехжильный кабель сечением 2,5 мм²;

●       при необходимости — клеммники WAGO или наконечники НШВИ.

Подключение пошагово

Шаг 1. Отключите питание.
Выключите автомат в распределительном щите и проверьте индикатором, что фаза отсутствует.

Шаг 2. Демонтируйте старую розетку.
Снимите рамку и корпус, аккуратно освободите провода. Осмотрите концы — если есть следы нагрева, изоляцию нужно обновить.

Шаг 3. Подготовьте подрозетник.
Коробка должна сидеть плотно, без люфта. При необходимости замените на новую.

Шаг 4. Зачистите провода.
Снимите 10–12 мм изоляции. Провода должны быть ровными, не перекрученными.

Шаг 5. Подключите жилы к клеммам.

●       Фаза (L) — правая клемма.

●       Ноль (N) — левая.

●       Земля (PE) — центральная (металлические «усы»).

Контакт должен быть плотным, без зазоров. При использовании многожильных проводов ставьте наконечники — они предотвращают перегрев и окисление.

Шаг 6. Закрепите розетку.

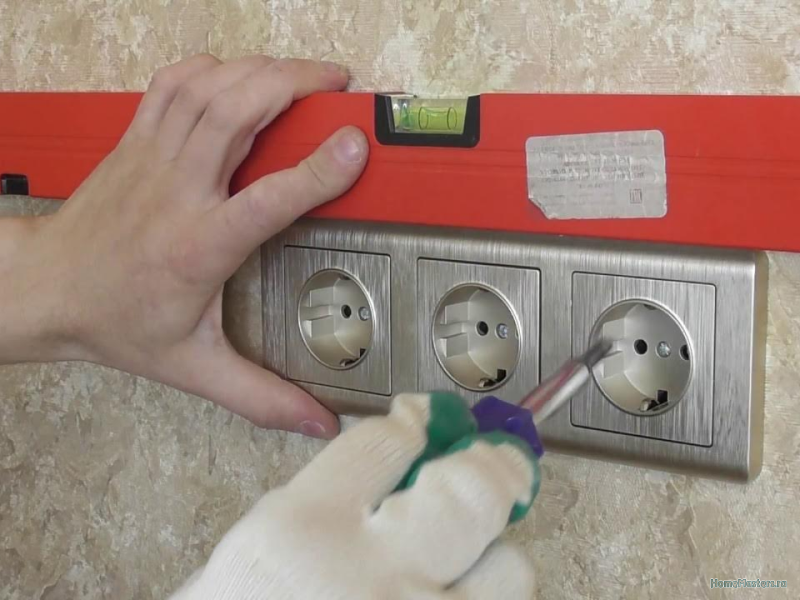

Установите механизм в подрозетник, выровняйте по уровню, закрепите винтами. Поставьте рамку и крышку.

Шаг 7. Проверьте работу.
Включите автомат, подключите прибор или используйте тестер.  Между фазой и землей должно быть около 220 В, между нулём и землёй — 0–5 В.

Пример из практики

В квартире старой постройки клиент решил заменить розетки на заземленные. При проверке выяснилось — проводка двухжильная, контура заземления нет.

Как поступил мастер:

●       проложил отдельную жилу PE от квартирного щита до розеток;

●       подключил её к заземляющей шине, соединенной с контуром дома;

●       проверил сопротивление — менее 4 Ом, норма;

●       установил новые розетки Schneider Electric 2К+З;

●       протестировал — заземление сработало корректно, автомат УЗО не срабатывает при нагрузке.

Теперь техника защищена, корпус не «бьётся» током, а хозяин спокоен.

Частые ошибки при установке

1. Соединение меди и алюминия. Такой контакт быстро окисляется, провод начинает греться.
Как избежать: соединяйте только через клеммы или специальные переходники.

2. Короткая зачистка.  Если провод не полностью входит в клемму, контакт ослабевает.
Норма: 10–12 мм оголенной жилы.

3. Перетянутые винты. Из-за слишком сильного усилия жилы ломаются.
Решение: затягивайте до легкого сопротивления, не «до упора».

4. Отсутствие реального заземления.
Иногда провод PE просто соединяют с нулём — это опасно.
Правильно: вести отдельный провод до шины заземления.

Часто задаваемые вопросы

Можно ли подключить новую розетку с заземлением к старой двухпроводной сети?
Можно, если дополнительно провести отдельный заземляющий провод от щита. Соединять землю с нулём запрещено. Это создает опасный потенциал на корпусе прибора.

Как проверить, что заземление действительно работает?
Проверяется тестером: между фазой и «землей» должно быть 220 В. Если значение ниже 150 — контакт плохой или провод не подключен.

Нужно ли ставить розетки с заземлением в спальне или гостиной?
Да, особенно если там используется техника с металлическим корпусом — телевизоры, ПК, кондиционеры. Заземление снижает риск утечки тока и статического напряжения.

Можно ли соединить несколько розеток одной линией?
Допустимо — до трёх точек при сечении кабеля 2,5 мм² и нагрузке не более 3,5 кВт. Для мощных приборов делайте отдельную линию.

Почему после установки розетка греется?
Основные причины — ослабленные контакты или слабая фиксация провода. Отключите питание, подтяните зажимы, проверьте клеммы.
