I-стекло: наука, технология и практика энергосберегающего остекления

 Инженеры, разрабатывая современное энергосберегающее остекление, столкнулись с парадоксом: нужно впустить в комнату максимум видимого света для естественного освещения, но одновременно отразить невидимое тепловое излучение, которое проходит сквозь обычное стекло без преграды.

Решение этой задачи — технология i-стекла (Low-E Glass), которая работает как селективный фильтр, одинаково прозрачный для глаз, но непрозрачный для тепла. Команда центра «Оконные мастера» объясняет, как можно установить новые технологии в ваши рамы.

Спектральная физика: почему обычное стекло пропускает тепло

Свет, который видит человеческий глаз, занимает узкий диапазон электромагнитного спектра — волны длиной от 380 до 780 нанометров. Это так называемый видимый спектр. Но спектр гораздо шире.

По обе стороны от видимого света находятся:

• Ультрафиолет (10–380 нм) — короткие волны, невидимые глазу, но способные повредить ДНК и вызвать загар
• Инфракрасное излучение (780 нм – 1000 мкм) — длинные волны, также невидимые, но воспринимаемые кожей как тепло

Обычное строительное стекло (силикатное) ведёт себя как идеальное «окно» для видимого света. Оно прозрачно для длин волн 400–750 нм — света всех цветов, которые видит человек.

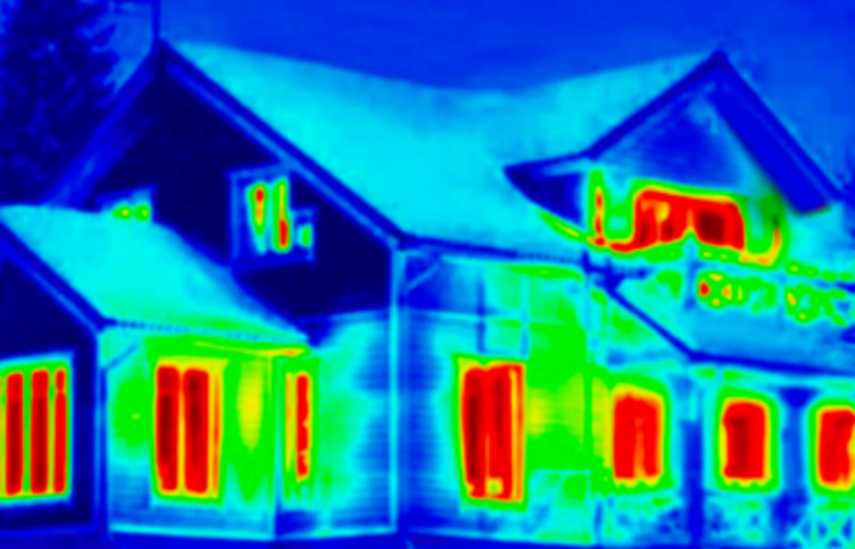

Но вот для инфракрасного излучения (тепла) обычное стекло практически не преграда. Оно пропускает инфракрасные волны длиной от 750 нм до 2500 нм почти без ослабления. Это означает, что батарея в комнате излучает тепло во всех направлениях. Часть этого излучения (в инфракрасном диапазоне) беспрепятственно проходит сквозь оконное стекло и уходит в атмосферу. Зимой вы буквально отапливаете уличный воздух.

Коэффициент эмиссии: измеряем способность отражать тепло

Физики характеризуют способность материала излучать и поглощать инфракрасное излучение коэффициентом эмиссии (излучательностью). Значение варьируется от 0 до 1:

• Значение 1 — идеальный излучатель (чёрное тело), поглощает и излучает всё падающее на него ИК-излучение
• Значение 0 — идеальный отражатель, не излучает и не поглощает ничего

Коэффициент эмиссии различных материалов:

• Обычное стекло: 0,9 (излучает 90% ИК-энергии, поглощает почти всё, что на него падает)
• K-стекло (твёрдое покрытие): 0,15–0,20
• i-стекло (мягкое покрытие): 0,03–0,04 (отражает до 97% инфракрасного излучения!)

Чем ниже коэффициент эмиссии, тем эффективнее материал отражает тепловое излучение и препятствует теплопотерям.

Технология нанесения: путь от идеи к готовому продукту

Метод магнетронного распыления: создание нано-слоя

i-стекло создаётся методом катодного (магнетронного) напыления. Процесс выглядит так:

1.     Подготовка стекла — листы обычного стекла помещаются в вакуумную камеру

2.     Создание плазмы — в камере создаётся плазма (ионизированный газ) под воздействием высокого напряжения

3.     Распыление материала — в процессе магнетронного распыления ионы плазмы бомбардируют целевой материал (мишень) из серебра и оксидов металлов, выбивая атомы

4.     Осаждение на стекло — выбитые атомы летят в вакуумном пространстве и осаждаются на поверхность стекла, слой за слоем

5.     Многослойная структура — обычно наносится 5–7 слоёв (схема: оксид – серебро – оксид – серебро – оксид):

• Толщина каждого слоя: нанометры (1 нм = 1 миллиардная часть метра)
• Толщина серебряного слоя: 10–15 нанометров (в 5000 раз тоньше человеческого волоса!)
• Полная толщина всех слоёв: 80–120 нанометров

Несмотря на микроскопическую тонкость, это многослойное покрытие кардинально меняет спектральные свойства стекла.

Почему именно серебро?

Серебро выбрано неслучайно. Оно обладает рядом уникальных свойств:

1.     Высокая отражательная способность в инфракрасном диапазоне (до 99% при оптимальной толщине)

2.     Стабильность в вакууме и инертной среде (в аргоне напыление не окисляется)

3.     Относительная дешевизна по сравнению с благородными металлами

4.     Опыт применения — серебро используется в зеркалах, рентгеновской оптике, спутниковых датчиках

Окружающие оксидные слои защищают серебро от окисления и механического повреждения, одновременно регулируя его спектральные свойства.

Как работает селективное отражение света

Серебро и его многослойная структура взаимодействует с электромагнитным излучением по принципу селективности (избирательности):

Видимый свет (380–780 нм):

• Волны проходят сквозь тонкий слой серебра практически без ослабления
• Светопропускание остаётся на уровне 60–70% (обычное стекло — 88%)
• Потеря света на 20% практически незаметна для человеческого глаза
• Комната остаётся светлой, естественное освещение сохраняется

Инфракрасное излучение (780 нм – 3 мкм, тепловое):

• Длинные волны сталкиваются с структурой серебряного слоя
• Толщина серебра оптимальна для отражения именно этого диапазона
• Эффект резонанса: структура слоя вызывает отражение длинных волн назад
• Доля отражённого ИК-излучения: 90–97%
• Тепло, вместо того чтобы проходить сквозь окно, отражается назад в комнату

Это явление называется селективным отражением — материал избирательно отражает разные части спектра.

Математика энергопотерь: считаем в ватах

Через окно тепло уходит в трёх видах:

1.     Кондуктивное (через материал самого стекла) — 20%

2.     Конвективное (через циркуляцию воздуха) — 25%

3.     Радиационное (излучение) — 55%

Обычное стекло пропускает практически всё радиационное тепло. i-стекло останавливает 90% этого излучения.

Простой расчёт для окна площадью 1 м²:

• Стандартная теплопотеря в морозную ночь: ~200 Вт через обычное окно
• С i-стеклом: ~80–100 Вт (снижение на 55–60%)
• На трёхкомнатную квартиру с 6 м² остекления: экономия 600–720 Вт постоянно

За отопительный сезон (180 дней × 24 часа) это составляет экономию 2592–3456 кВт⋅ч, что при стоимости электроэнергии 8 рублей за кВт⋅ч равно 20–27 тысячам рублей в год.

Важное различие: K-стекло и i-стекло

Эти две технологии часто путают, но они кардинально различаются.

K-стекло: твёрдое покрытие по технологии пиролиза

Процесс:
Покрытие из оксида олова (SnO₂) или других соединений наносится на горячее стекло прямо во время производства. Материал вплавляется в структуру стекла на молекулярном уровне.

Характеристики:

• Коэффициент эмиссии: 0,15–0,20
• Светопропускание: 70%
• Механическая прочность: исключительная (не царапается, не боится абразива)
• Может применяться как на внешней, так и на внутренней стороне стекла
• Окисляется со временем, если находится в контакте с воздухом

Применение: Редко встречается в современных окнах, в основном в архивных конструкциях.

i-стекло: мягкое покрытие методом магнетронного напыления

Процесс:
Многослойное серебряное напыление в вакууме наносится на готовое стекло.

Характеристики:

• Коэффициент эмиссии: 0,03–0,04 (в 5 раз лучше K-стекла!)
• Светопропускание: 62–65%
• Механическая прочность: хорошая, но требует аккуратности (может поцарапаться)
• Устанавливается всегда внутри стеклопакета (защищено аргоном от окисления)
• Не окисляется в герметичной камере с аргоном

Применение: стандарт для современного энергоэффективного остекления. Обратитесь в компанию «Оконные мастера», чтобы прокачать свои окна по максимуму.

Аргон как основной элемент i-стекла

Аргон в межстекольном пространстве стеклопакета выполняет две функции:

1. Теплоизоляция:
Аргон имеет коэффициент теплопроводности примерно на 30% ниже, чем воздух. Молекулы аргона крупнее молекул азота и кислорода, поэтому они медленнее передают тепло между стёклами. Это даёт дополнительно 10% к теплоизоляции.

2. Защита серебряного напыления:
Это более критичная функция. i-стекло имеет серебряное покрытие, которое окисляется на воздухе. Аргон вытесняет кислород из камеры, предотвращая окисление. При концентрации аргона 80–90% серебро остаётся защищённым десятилетиями.

Мифы об аргоне

Миф 1: Аргон улетучивается быстро
Реальность: При правильной герметизации утечка составляет менее 1% в год. Через 20 лет остаётся 80% аргона.

Миф 2: Аргон опасен для здоровья
Реальность: Аргон — инертный газ, безопасный. Он составляет ~1% земной атмосферы и используется в медицине.

Миф 3: i-стекло убивает растения
Реальность: Растения для фотосинтеза используют видимый свет (сохраняется на 62–65%), а не инфракрасное излучение. Напротив, на окнах с i-стеклом растения растут лучше, потому что зимой не мёрзнут от холодного стекла, а летом не получают солнечных ожогов.

Спектральный анализ: что пропускает i-стекло

Ультрафиолетовое излучение

Обычное стекло уже блокирует 90% УФ-излучения (длины волн ниже 380 нм). i-стекло повышает эту защиту до 95–98%.

Результат для помещения:

• Мебель и ткани меньше выгорают на солнце
• Уменьшается риск возникновения рака кожи для людей, много времени проводящих у окна
• Растения при этом не страдают (потому что требуемая для фотосинтеза часть УФ по-прежнему проходит)

Видимый свет

Пропускается на 60–70% (обычное стекло — 88%).

На практике: Потеря 18–28% видимого света практически незаметна человеческому глазу. Можно одновременно рассмотреть окно с обычным стеклопакетом и с i-стеклом — разница видна только при прямом сравнении.

Инфракрасное излучение

Отражается на 90–97%. Только 3–10% проходит в комнату.

Зимой это работает как тепловое зеркало — отражает тепло от батареи обратно в комнату.

Летом эффект аналогичен — отражает солнечное ИК-излучение, снижая нагрузку на кондиционирование.

Практическое воплощение: структура реального стеклопакета

Типичный двухкамерный энергосберегающий стеклопакет имеет структуру:

1.     Наружное стекло (4 мм, обычное силикатное)

2.     Слой аргона (10 мм)

3.     Среднее стекло (4 мм, с i-напылением на внутренней поверхности, обращённой в камеру)

4.     Слой аргона (10 мм)

5.     Внутреннее стекло (4 мм, обычное)

6.     Дистанционная рамка (спейсер) — предпочтительно из пластика, а не алюминия

Всего: около 32–36 мм толщины, вес 25–30 кг.

Почему i-стекло размещают именно в третьей позиции?

Это критично важно:

• Напыление находится внутри герметичной камеры с аргоном
• Защищено от механических повреждений (снаружи, где его могут поцарапать, находится обычное стекло)
• Защищено от окисления (аргон вытесняет кислород)
• Может работать без деградации 25–30 лет

Если бы напыление было снаружи, оно деградировало бы в течение 2–3 лет.

Мультифункциональное остекление: эволюция технологии

Современная инновация — мультифункциональное (MF) стекло с двойным серебряным напылением:

Отличие:

• Два слоя серебра вместо одного, разделённые оксидным слоем
• Коэффициент эмиссии: 0,02–0,03 (на 30% лучше, чем i-стекло)
• Светопропускание: 55–60% (на 5% меньше, чем i-стекло)

Применение:

• Регионы с жарким летом (Крым, Кубань, Кавказ)
• Окна на солнечной стороне (южная, западная ориентация)
• Помещения, где критична защита от перегрева

Функция:

• Зимой: отражает тепло от батареи в комнату (как i-стекло)
• Летом: отражает 95%+ солнечного ИК-излучения, снижая нагрузку на кондиционер на 30–40%

Заключение: наука служит практике

i-стекло — это не магия и не маркетинг, а применение фундаментальных законов физики. Серебро, толщиной в сотые доли микрона, работает как невидимый экран, отражающий тепловую энергию туда, откуда она пришла.

Технология основана на селективности материалов по отношению к электромагнитному спектру: света достаточно, чтобы видеть и читать, а тепло остаётся там, где ему место — в тёплом доме. За счёт сочетания с инертным газом аргоном, напыление служит десятилетиями без деградации.

Выбор i-стекла для замены устаревшего стеклопакета — это инвестиция в комфорт, экономию и здоровье, основанная на твёрдом научном фундаменте. Обратитесь в компанию «Оконные мастера», чтобы установить себе окна будущего.
