Чудеса заземления

Rate this topic


Recommended Posts

Всем привет!

Ситауция такая: вся проводка в доме сделана трехжильным кабелем, в розетках подключен заземляющий провод, в щитке в доме на шину заземления подключены все заземляющие провода с кабелей проводки + медный провод 6 мм, который выходит во двор. Часть автоматов в щитке подключена через УЗО 16/10, часть через УЗО 40/30, для каждого из УЗО своя нулевая шина. Нагляднее на фото.
До настоящего времени всё это работало как есть, без подключения куда-либо главного заземляющего медного провода (6 мм), который просто торчал из стены дома во дворе.

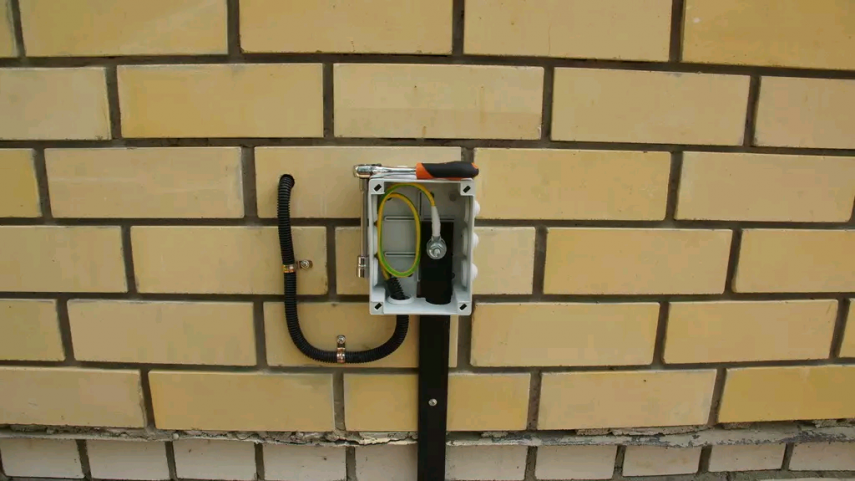

Недавно во дворе дома в землю были вбиты три уголка, к ним приварена стальная полоса, к одному из уголков приварен болт. Сегодня решили торжественно подключить заземление. Зачистили провод 6 мм, идущий из щитка во двор, накрутили на болт, прижали гайкой... и обнаружили, что эта операция выбивает из строя одно УЗО (которое 40А/30). Второе УЗО на это никак не реагирует. Пробовали несколько раз. При контакте медного провода с болтом УЗО 40/30 вышибается и не даёт себя включить, вышибается снова. Пробовали поочередно отключать каждый из трех автоматов, которые сидят на этом УЗО, и оно вышибается при любом раскладе.

Вопрос – что не так?




Link to comment
Share on other sites

В электричестве чудес не бывает. Бывает только лишний контакт, или отстутствие контакта :)))

Подозреваю, что где-то контактируют ноль и земля. Пробуйте не автоматы выключать, а отсоединять по очереди проводники заземления (или проводники ноля, если на всех линиях отсоединены нагрузки).

  • Like 2
  • Thanks 1
Link to comment
Share on other sites

Да, где-то ноль и земля замыкаются.

  • Thanks 1
Link to comment
Share on other sites

Разводка в щите 2,5мм.кв.? Чем вызвана необходимость подключения двух нулей на один винт при свободных местах на шинках?

По теме - ситуация уже описана у меня в блоге см. подпись про 2Р АВ. У вас на средней шине должны быть N проводники трех линий, а у вас их там 5, не считая проводника от УЗО.

Болт,  соединяющий заземляющий проводник и заземлитель ( то есть весь контакт), собрались в земле закопать?

  • Like 1
Link to comment
Share on other sites

43 минуты назад, SB3 сказал:

Чем вызвана необходимость подключения двух нулей на один винт при свободных местах на шинках?

Два верхних нуля на шинке - это освещение, 1,5 квадрата. Всё остальное 2,5.

45 минут назад, SB3 сказал:

Болт,  соединяющий заземляющий проводник и заземлитель ( то есть весь контакт), собрались в земле закопать?

Ну, получается, что да.

Link to comment
Share on other sites

@ptaha  у вас на этой шинке лишние линии при свободных местах. И 2,5мм.кв. никак 30А и выше держать не будут.

А где вы такое видели "болт закопать"? Хотя бы



  • Like 1
Link to comment
Share on other sites

@ptaha , ещё ничего страшного не произошло)

Разобраться с нулями, если после УЗО у вас 1Р АВ, то и на шинке нулевой этого УЗО должно быть число нулевых проводников по числу АВ под этим УЗО + провод от УЗО. То есть как по мне  :) на средней шинке у вас должно быть 4 проводника, а не 6, если средняя шина относится к левому УЗО на фото. Уточнить, работает ли после этого УЗО нормально).

К заземлителю приварить полосу и вывести её над поверхностью земли, можно на высоту с учетом снежного покрова), см на 50 хотя бы). И уже  к ней, с учетом фоток ( и т.п.) выше присоединить заземляющий проводник.

В щите потом 2,5мм.кв., которым выполнена разводка, заменить на 1х6мм.кв. меди или по обстановке). В АВ лучше вставлять многопроволочный провод (  типа вместо фирменной "гребёнки"  которой у вас нет) обжатый наконечниками НШВИ 2х6 к примеру.

Link to comment
Share on other sites

Поскольку до заземления системы уз работали исправно, проблема именно в замыкании нуля и земли, а не в нулях.

  • Thanks 1
Link to comment
Share on other sites

@Дмитрий 78 пути тока неисповедимы :)

Сначала надо нули правильно сделать, потом дальше смотреть если надо.

Link to comment
Share on other sites

А кто сказал, что с нулями проблема?

  • Thanks 1
Link to comment
Share on other sites

@Дмитрий 78 выше описано подробно. Я сказал).

Link to comment
Share on other sites

@SB3 а вы автоматы на фото посчитать можете? Вопрос риторический.

У меня к вам большая просьба, не надо мне сейчас здесь рассказывать как у меня должен быть собран щиток. Я тему создала по другому поводу.

Link to comment
Share on other sites

@ptaha у вас N c левого УЗО на среднюю шинку идёт? - Значит надо рассказывать и я по теме отвечаю, но вы этого понимать не хотите. Я зарекался с вами разговаривать и зря начал. Больше не буду).

Link to comment
Share on other sites

2 часа назад, SB3 сказал:

. Я сказал).

пока херню ты сказал, при чем тут разное количество на шинках? ты бы по русски попросил фото снизу автоматов и успокоился бы

1 час назад, SB3 сказал:

 у вас N c левого УЗО на среднюю шинку идёт?

это же ясно по фоткам видно

  • Thanks 1
Link to comment
Share on other sites

Оль проверяй как @Manul посоветовал, замыкаться может где угодно

  • Thanks 1
Link to comment
Share on other sites

@dimp на... мне проверять?) Под левым УЗО три АВ. На шине должно быть 4 проводника, а не 6. Нечего проверять, пока нули линий разных УЗО перепутаны :clip:

Если кто-то две фазы( двух линий) в один АВ воткнул - это не мои проблемы). Я говорю  о том, что вижу.

Link to comment
Share on other sites

А еще нужно перед проверкой  из розеток выключить (вынуть вилки) все эл приборы, может там коротит?

Link to comment
Share on other sites

10 часов назад, dimp сказал:

замыкаться может где угодно

Например на розетке перепутаны жилы нейтраль и земля.

Link to comment
Share on other sites

9 часов назад, SB3 сказал:

Под левым УЗО три АВ. На шине должно быть 4 проводника, а не 6

ну ты сам то понимаешь чего пишешь? три автомата это максимум по 2 жилы из автомата и одна из узо,итого 7 это нормально

ты в какой стране то живёшь? опускался бы с небес уже, пойми что у многих, до сих пор стоит вопрос поставить ли новый автомат (один, а не десяток и не двухполюсных) или оставить жучок в пробке

  • Thanks 1
Link to comment
Share on other sites

9 часов назад, SB3 сказал:

Под левым УЗО три АВ

Всё-таки все автоматы в щитке посчитать вам не судьба, да?

9 часов назад, SB3 сказал:

Если кто-то две фазы( двух линий) в один АВ воткнул - это не мои проблемы)

Я ради лампочки в туалете должна в щиток отдельный атвомат поставить?? Вам же сказали, это освещение.

9 часов назад, SB3 сказал:

Нечего проверять, пока нули линий разных УЗО перепутаны

Не несите чушь, там ничего не перепутано.

13 часа назад, SB3 сказал:

Я зарекался с вами разговаривать и зря начал. Больше не буду).

Сделайте одолжение.

44 минуты назад, bagayama сказал:

Например на розетке перепутаны жилы нейтраль и земля.

Нет такого точно.
