Вихрь Андреича

Александр Андреевич

2 967 просмотров

Предисловие.

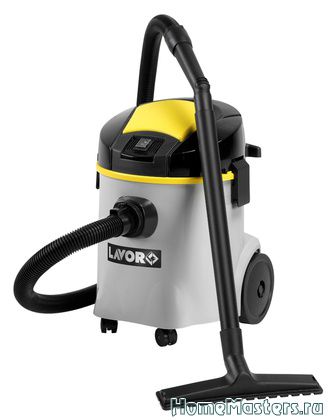

Решил по осени преобрести пылесос. Наткнулся в Кастораме на дешёвый промышленный пылесос под одноимённой маркой "Касторама". Заглянул - устройство порадовало: пневмоциклон + огромный гофрированный фильтр, синхростарт. Всё за 2990р! Пока ездил за деньгами его уже купили, а в наличии больше нет такого, только Кёрхер за 4000. Было уже хотел хапнуть, но заглянув, сильно разочаровался: циклона нет, банально дырка сверху и бумажный мешок. Короче покупать его не стал. Возвращаясь как-то после института случайно наткнулся на пылесос "Лавор" пр-ва Италии (в натуре, там в документах подтверждено, что "мэйд ин Италиа", сборка тоже Италия)blogentry-84003-0-06389700-1417508434_thumb.jpeg Устройство: циклон/мешок, возможность установки гофрированного НЕРА-фильтра (но к сожалению в комплект он не входит, пока там просто тупо поролоновый цилиндр :( ) В общем лёгкий, сильный, даже проглотил перчатку :D , может собирать воду.

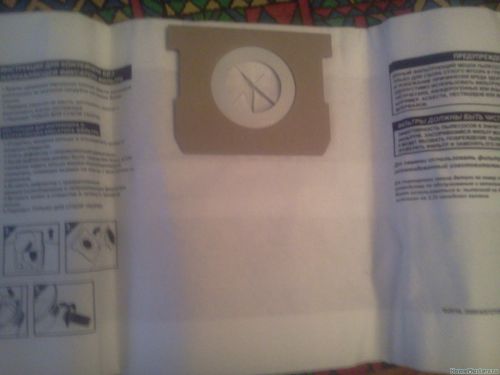

Короче пошёл я его "испытывать" - гараж пылесосить... И был немного разочарован :( : Бумажный мешёк тут же порвался а один циклон не даёт такой очистки, пылит в воздух. Поехал по магазинам за мешками, фильтрами и прочими пылесосательными атрибутами. И... ЁПРСТ! Столкнулся с ПРОБЛЕМОЙ!: Модель пылесоса устаревшая да ещё и Итальянская, а в продаже всё китайского стандарта! - Мешки по диаметру отверстия меньшеblogentry-84003-0-23137500-1417509203_thumb.jpg, цилиндрического же фильтра вообще подходящего нет! В итоге так и пришлось делать самопальный циклон! :P

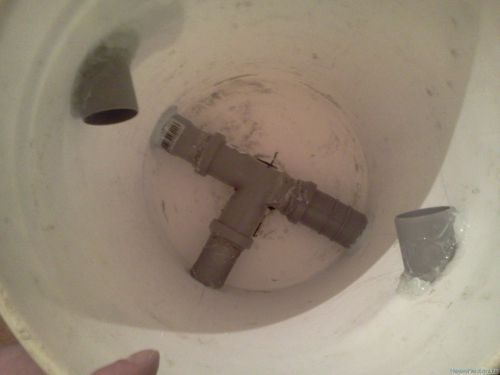

И вот, обзаведясь отличным прочным  ведром на 22л, я принялся за сооружение "Вихря Андреича" :) . Конструкция обычная, но чуть доработанная.blogentry-84003-0-27697500-1417509657_thumb.jpg Суть в том, что пыле-воздушный поток раздваивается, и дует взаимно-противоположно; с одной стороны создавая зону сжатия, а позади себя разряжения; второй же аналогично, и каждый из этих потоков стремится дунуть друг дружке в жо затылок, тем самым обеспечивая большую скорость и стабильность вихря.  Всё скреплено эпоксилином, и зачеканено термоклеем. Дно ведра впоследствии заполнил пеной чтоб не мешать вращению воздуха, а так же облегчить чистку ведра. (В дальнейшем планирую всю эту срезанную пену покрыть битумом). Трубки сантехнические 40мм, гофра сливная, а главный шланг от пылесоса (продаются на базаре).

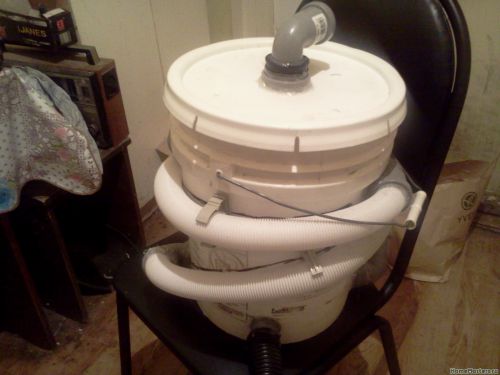

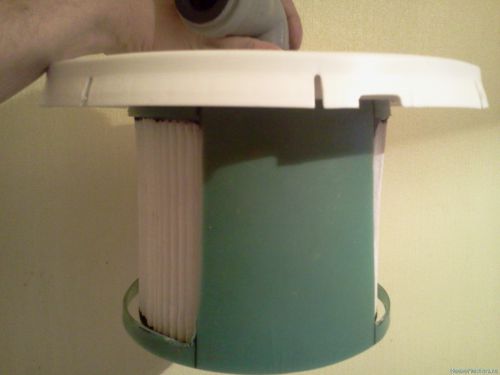

Получился вот такой "бульбулятор"blogentry-84003-0-41611300-1417509965_thumb.jpg. Сначала испытал чисто циклон, без фильтра: Песок он не выплёвывает и даже пьёт воду. Но мелкую реальную строительную пыль всё же подымает. Для её задержки я установил НЕРО-фильтр из флизелина от китайского пылесоса (того самого что хотел купить). Проблема возникла с его установкой: он должен вкручиваться за счёт крышки. Но сколько я не мудрил, надёжного ничего не получилось, поэтому решил не искать лёгких путей, а вырезал фланец из пластинки "Мелодия" и закрепил её болтиками, прижав фильтр. Очищать стал до стерильного! Хоть кури через него! B) Одна беда - при собирании воды брызги попадают на бумагу, и фильтр ннамокает, ухудшая воздухопроницаемость. Поэтому, загубив советское ведро, я соорудил своего рода штору-брызговик.blogentry-84003-0-26376000-1417510902_thumb.jpg

Теперь , как говорится, по-фигу мороз!

Теперь о недостатках: Если им пить воду, то тонкий фильтр лучше всё же снять, т.к. через некоторое время он всё равно тановится сырой; пена на дне впитывает воду, а потом липнет и воняет - надо гидроизолировать; за счёт очень большого диаметра НЕРА-фильтра немного ухудшается сам циклон и гофр несколько забивается, через некоторое время тяга ослабевает. Так что, пожалуй в любом случае, тонкий фильтр лучше будет в дальнейшем сделать либо отдельным блоком, либо использовать только в самом пылесосе - тогда и воду пей и пыль ешь. Ну а в остальном УСЁ ништяканамана, нашальникэ! :D  :beer:




5


12 Комментариев


вот ведь  кулибины,  тема пылесосов явно не равнодушна отделочникам  ))

0

Поделиться этим комментарием


Ссылка на комментарий

Это уже не просто отделочники,а турбо-вихревые :D  Андреич,я чтой то не допер,а на дне тройник для чего?

0

Поделиться этим комментарием


Ссылка на комментарий

Таки вклей на дно ведра ещё одну пластинку "Мелодия", будет ровное дно :)

Я всё никак для своего циклона не могу нормальное ведро подобрать, чтобы крышка легко снималась и герметичной была. Пока примудрил 9литровый умывальник для дачи, плоский с закручивающейся крышкой. Неудобно откручивать и объём маленький, подозреваю что при заполнении половины бачка начинает просасывать в саму бочку пылесоса.

0

Поделиться этим комментарием


Ссылка на комментарий
а на дне тройник для чего?

Так энтот тройник входящий поток раздваивает.

Позволю себе высказать некоторые замечания, так как крепко на эту тему подсел. Стал маньяком. Мои циклоны уже и так хорошо фильтруют, но хочется чего то идеального. Сейчас горожу новый вариант с всевозможными наворотами на основе всяких патентов.

Теперь по существу.  Разделение входящего потока это правильное (запатентованное) решение, но вариант исполнения оригинальный.

Как можно ещё улучшить Ваш вариант:

Вместо просто шторки поставьте кольцевую перфорированную. Если необходимо, то в том месте где у Вас расположена Ваша, оставьте кольцевую без перфорации. Отверстия в кольцевой шторке желательно зенковать со стороны складчатого фильтра, чтобы пылью не забивалась. Перфорированная кольцевая шторка нужна для отсеивания крупногабаритной лёгкой пыли типа волос пуха шерсти ниток и так далее. В общем всё что не пройдёт в отверстия.

От входных отверстий под наклоном вниз желательно сделать рёбра, направляющие воздушный поток принудительно в отстойник, чтобы пыль не летала по кругу

Снизу кольцевую шторку заглушите так называемой юбкой. Диаметр её должен быть такой чтобы оставалась щель 15-20 мм от её края до внутренней стенки бака пылесборника. Делать юбку нужно из листовой резины, достаточно гибкой, чтобы при попадании в зазор между её краем и внутренней стенкой пылесборника крупногабаритного мусора, он не застревал бы в щели, а за счёт гибкости резины проваливался бы в отстойник на дно бака. Юбка нужна для того чтобы поднимающаяся со дна бака пыль не засасывалась в отверстия перфорации кольцевой шторки. Нужно чтобы юбка была в форме конуса, тогда пыль не будет на ней скапливаться Чем меньше дисперсия пыли, тем больше угол наклона.

Если последуете хотя бы этим советам то должны ощутить разницу.

3

Поделиться этим комментарием


Ссылка на комментарий
Александр Андреевич

Опубликовано

Это уже не просто отделочники,а турбо-вихревые :D  Андреич,я чтой то не допер,а на дне тройник для чего?

Входит пыль, раздваивается на два потока; затем по наружным трубкам вращаясь, подымается вверх и выплёвывается через 2 косых трубки.

Так энтот тройник входящий поток раздваивает.

Позволю себе высказать некоторые замечания, так как крепко на эту тему подсел. Стал маньяком. Мои циклоны уже и так хорошо фильтруют, но хочется чего то идеального. Сейчас горожу новый вариант с всевозможными наворотами на основе всяких патентов.

Теперь по существу.  Разделение входящего потока это правильное (запатентованное) решение, но вариант исполнения оригинальный.

Как можно ещё улучшить Ваш вариант:

Вместо просто шторки поставьте кольцевую перфорированную. Если необходимо, то в том месте где у Вас расположена Ваша, оставьте кольцевую без перфорации. Отверстия в кольцевой шторке желательно зенковать со стороны складчатого фильтра, чтобы пылью не забивалась. Перфорированная кольцевая шторка нужна для отсеивания крупногабаритной лёгкой пыли типа волос пуха шерсти ниток и так далее. В общем всё что не пройдёт в отверстия.

От входных отверстий под наклоном вниз желательно сделать рёбра, направляющие воздушный поток принудительно в отстойник, чтобы пыль не летала по кругу

Снизу кольцевую шторку заглушите так называемой юбкой. Диаметр её должен быть такой чтобы оставалась щель 15-20 мм от её края до внутренней стенки бака пылесборника. Делать юбку нужно из листовой резины, достаточно гибкой, чтобы при попадании в зазор между её краем и внутренней стенкой пылесборника крупногабаритного мусора, он не застревал бы в щели, а за счёт гибкости резины проваливался бы в отстойник на дно бака. Юбка нужна для того чтобы поднимающаяся со дна бака пыль не засасывалась в отверстия перфорации кольцевой шторки. Нужно чтобы юбка была в форме конуса, тогда пыль не будет на ней скапливаться Чем меньше дисперсия пыли, тем больше угол наклона.

Если последуете хотя бы этим советам то должны ощутить разницу.

Волосы и крупная пыль у меня не поднимается. На счёт направляющей думал, хотел сделать из пластикого уголка, правда испытав циклон без фильтра, был приятно удивлён: испытывал через бытовой пылесос с контейнером, который предварительно отмыл, чтобы была видна фракция пыли; песок не попадал. А забивается гофр. фильтр мелкой (мельче цемента) фракцией, благо фильтр настолько большой, что явного сопротивления не чувствуется. На счёт юбки, честно говоря, не очень понял, в чём суть. Но в любом случае спасибо, будет время - попробую. Хотя всё-таки склоняюсь, что ухудшение циклона связано именно с большим размером нера-фильтра. Ещё подумываю одеть поверх него чулок. Это мне кажется, не только уменьшит забивание флизелинового фильтра, но и облегчит чистку: ка-а-к дАл как из рогатки, пыль и осыпится.

Я всё никак для своего циклона не могу нормальное ведро подобрать, чтобы крышка легко снималась и герметичной была.
У меня ведро от герметика EnereySeal стоимостью 20тыс(в смысле не само ведро, а герметик) оно как от Шитрока, тоже жёсткое, но чуть выше (в Шитроке 17л, а это 22л) и что очень радует под крышкой уплотнительное кольцо из мягкой резины.
0

Поделиться этим комментарием


Ссылка на комментарий
Александр Андреевич

Опубликовано

тема пылесосов явно не равнодушна отделочникам  ))

Ды правильно, на стройке без пылесоса делать нечего :no:

0

Поделиться этим комментарием


Ссылка на комментарий

Чулок не поможет, я через это прошёл. То есть он помогает не засорять складчатый фильтр, но на столько быстро забивается сам, что я зае.... разбирать пылик и его (чулок) очищать.

Волосы и крупная пыль у меня не поднимается.

Это то понятно. Но они могут попасть на складчатый фильтр до того как опустятся на дно, для этого и перфорированная кольцевая шторка

Я Вам описАл пару примочек, которые реально работают, чтобы Вы зря не теряли время и не делали моих ошибок.

С юбкой  всё просто. Уже осевшую мелкодисперсную пыль подхватывает воздушный поток и поднимает вверх к выходному отверстию, в Вашем случае фильтру. Юбка не даёт большей части этой пыли поднятся вверх. Выход у пыли только через кольцевую  щель, где её встречает нисходящий воздушный поток. Таким образом достаточное количество мелкодисперсной пыли так и остаётся на дне бака, не поднявшись вверх.

0

Поделиться этим комментарием


Ссылка на комментарий
Александр Андреевич

Опубликовано

Чулок не поможет, я через это прошёл. То есть он помогает не засорять складчатый фильтр, но на столько быстро забивается сам, что я зае.... разбирать пылик и его (чулок) очищать.

Я Вам описАл пару примочек, которые реально работают, чтобы Вы зря не теряли время и не делали моих ошибок.

С юбкой  всё просто. Уже осевшую мелкодисперсную пыль подхватывает воздушный поток и поднимает вверх к выходному отверстию, в Вашем случае фильтру. Юбка не даёт большей части этой пыли поднятся вверх. Выход у пыли только через кольцевую  щель, где её встречает нисходящий воздушный поток. Таким образом достаточное количество мелкодисперсной пыли так и остаётся на дне бака, не поднявшись вверх.

Я кажется понял. Это типа нипеля? Туда дуй, оттуда - ### :D . А её не будет засасывать наверх? Ведь у меня складч. фильтр засасывает только сбоку. Насколько юбка должна недоходить до стенок ведра (в свободном состоянии/в раздутом состоянии)? Как это технически осуществить? У меня где-то валялся резиновый тонкий типа бинт для перетягивания: упругая эластичная резина шириной 5см и толщиной 0,5...1мм, покрытая тальком, может представляете о чём речь... Не подойдёт? Короче, как это сделать-то?!

Насчёт чулка: Думаете ещё хуже сделаю?

0

Поделиться этим комментарием


Ссылка на комментарий
Насчёт чулка: Думаете ещё хуже сделаю?

Я сделал только хуже, работать некогда, только чулок и очищаешь.

Сами попробуйте, это же не сложно.

Резиновый бинт - жгут не подойдёт. Тонковат, да и по окружности никак не встанет. Нужна листовая резина 1-2 мм. Из неё вырезается кольцо. У него вырезается необходимый сегмент и края склеиваются Получаем усечённый конус без оснований Крепим к нижней площадке складчатого фильтра доступным способом. Либо приклеиваем либо винтами через прижимное кольцо, которое будет необходимо сделать.

Можете попробовать вместо резиновой юбки прикрутить просто пластиковую тарелку и посмотреть на эффект

0

Поделиться этим комментарием


Ссылка на комментарий
