Одинокий датчик Нептуна.


Сообщений в теме: 58

#1   Alice Tracy

Alice Tracy
  • Топикстартер
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 164 сообщений
  • 1206 спасибо
  • Москва
  • 197

Отправлено 16 Март 2016 - 12:10

Друзья, совершенно случайно у меня образовался датчик системы "Нептун", вот такой.

1 - Размер 122,81К, Загружен: 1

Подскажите, если у меня есть абстрактный источник питания и абстрактная пищалка (например, от беспроводного замка или герконовая мини-сирена), то можно как-то все это так подружить, чтобы при попадании воды на датчик он срабатывал и запускал пищалку?

Если это важно - у датчика 3 проводка.

Или он без умного главного блока не работает?

PS Мне достаточно пищалки, краны перекрывать необязательно - у меня никак не дойдут руки нормально подключить слив стиралки, а котики во время стирки частенько сдергивают свисающий в ванну шланг.


  • 1

Не нашли ответа? Посмотрите еще здесь Скрыть

#2   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 12:48

Что значит абстрактная пищалка? В ней только динамик или есть плата с необходимой электроникой?

Для того чтобы использовать данный датчик, необходимо электронное устройство с простейшей логической схемой (как минимум, источник звука должен понять, что ему надо пищать именно при возникновении сигнала с датчика, и не пищать пока нет воды на датчике), генератором звуковой частоты (чтобы задать звук) и усилителем (чтобы преобразовать звук до требуемого уровня, при котором будет пищать динамик). Все это можно купить или собрать самому. Схем в интернете полно на соответствующих ресурсах радиолюбителей. Все это надо запитать от батарейки или преобразователя напряжения при питании от сети ~220В (требуемая величина в Вольтах определяется особенностями схемы и применяемых радиоэлектронных компонентов). То есть блок с электроникой нужен, пусть не такой умный, как контроллер системы обнаружения протечек, который еще и сигнал на электрозадвижку подает.

И отдельный вопрос, почему у датчика трехпроводная схема подключения. Возможно, что внутри него есть электроника. У меня стоят датчики от Гидролока, у них двухпроводка.


  • 0

#3   Alice Tracy

Alice Tracy
  • Топикстартер
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 164 сообщений
  • 1206 спасибо
  • Москва
  • 197

Отправлено 16 Март 2016 - 12:56

Ну, грубо говоря, я подключаю к датчику питание и контакты кнопки беспроводного звонка. Когда он реагирует на воду, он выдает некий сигнал, который в первоначальном варианте включает штатный электронный блок, а в моем простейшем случае - "включает" кнопку беспроводного звонка, который включает сам звонок.

Схема слишком простая в реализации, поэтому сразу закавыка - у датчика 3 проводка, и если 2 отдать на питание, то на "кнопку" остается всего один :)


  • 0

#4   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 16:33

Датчик сам по себе не может включить звонок.

Фраза "в моем простейшем случае - "включает" кнопку беспроводного звонка, который включает сам звонок" совершенно непонятна.

Рекомендую начертить схему электрическую принципиальную, и дорабатывать ее постепенно до работоспособного состояния. Заодно разберетесь в основах радиоэлектроники.


  • 0

#5   Evgenik

Evgenik
  • Offline
  • Модераторы
  • Самоделкин-любитель
  • PipPipPipPip
  • 16-Декабрь 07
  • 7 049 сообщений
  • 1037 спасибо
  • Сибирь
  • 201

Отправлено 16 Март 2016 - 16:51

Если бы у датчика было два провода,то случай был бы простейшим и фраза была бы понятна,а вот с тремя проводами всё усложняется. :)


  • 0

#6   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 16:52

Рекомендую начертить схему электрическую принципиальную, и дорабатывать ее постепенно до работоспособного состояния. Заодно разберетесь в основах радиоэлектроники.

куском микросхемы заменяется надежное и простое сантехническое решение?

намного проще и быстрее поставить тройник канализационный перед сифоном раковины, возможно докупить шланг стиралки и засунуть.

и не надо Ж...ПУ мучить (мять, морщить, напрягать) - стремится сделать все через ЗДЦ !

хорошо складывается современный образ столичного мажорика !

а соседи хорошо всплакнут на этом обучении радиэлектроники.

у меня никак не дойдут руки нормально подключить слив стиралки

мудрить с этим датчиком - еще больше и нервов и времени, да и мозги напрягать : и руки и ноги точно не дойдут !

котики во время стирки частенько сдергивают свисающий в ванну шланг.

хорошие коты - еще пару раз и возникнет понимание собственной ответственности перед соседями.

сразу найдется и время и желание поковыряться по локоть в канализации (поставить тройник и резиновый переходник 50-25 под шланг)

и начисто забыть про электронику, сладкий виртуальный мир, и перестать молиться на кусок микросхемы.



"без грязной канализации - нет высоко духовной, культурной цивилизации !"  смысл не дошел ???


  • 0

#7   Martin

Martin
  • Offline
  • Пользователи
  • Мастер
  • PipPip
  • 01-Октябрь 08
  • 42 сообщений
  • 3 спасибо
  • Казань
  • 2

Отправлено 16 Март 2016 - 17:47

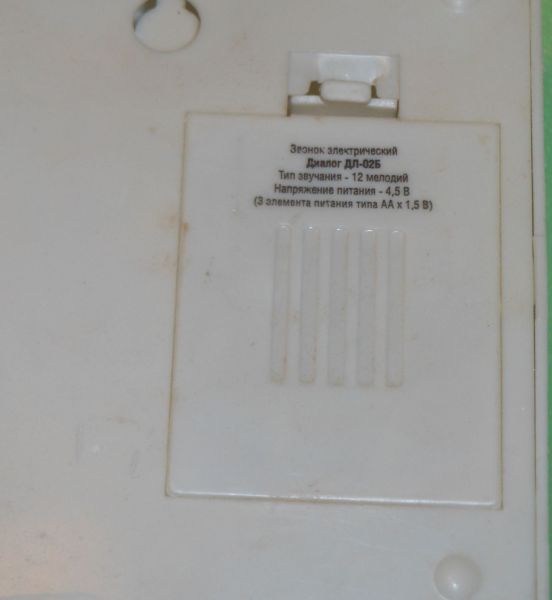

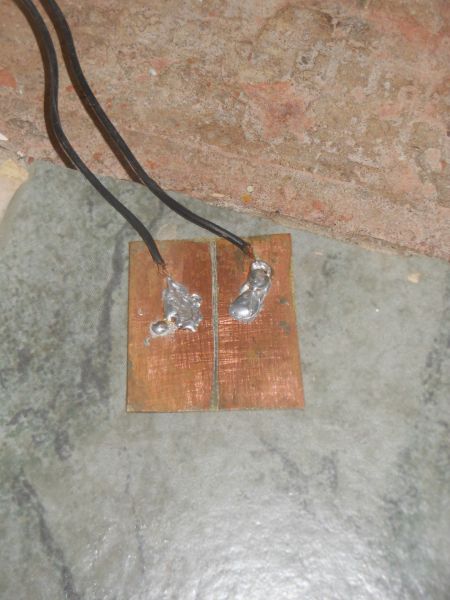

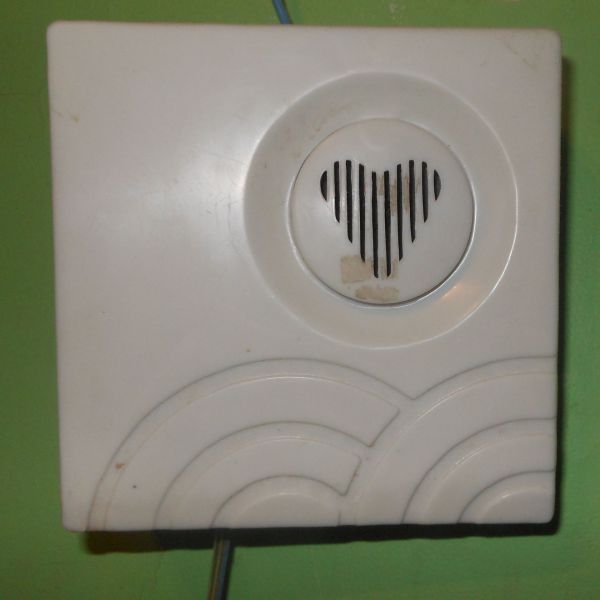

Самый простой способ использовать дверной звонок на батарейках. И даже датчик можно сварганить из подручных средств

Прикрепленные изображения

  • 1 - Размер 159,36К, Загружен: 0
  • 2 - Размер 229,29К, Загружен: 0
  • 3 - Размер 347,14К, Загружен: 0

  • 0

#8   volkodav

volkodav
  • Offline
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 253 сообщений
  • 963 спасибо
  • Москва
  • 138

Отправлено 16 Март 2016 - 18:05

Датчик сам по себе не может включить звонок.

Сам по себе нет, а вот при срабатывании вполне может замкнуть встроенное электронное реле - чем не кнопка для электронного звонка?

Ну есть у человека два не нужных прибора, почему бы не объединить их в один полезный девайс? Для этого и обращается на форум за помощью. А Вы сразу отсылаете "учить матчасть".

Но это как дополнительный контрольный прибор, в остальном полностью согласен с santex-SVAR


  • 0

Поблагодарили 1 :

#9   Evgenik

Evgenik
  • Offline
  • Модераторы
  • Самоделкин-любитель
  • PipPipPipPip
  • 16-Декабрь 07
  • 7 049 сообщений
  • 1037 спасибо
  • Сибирь
  • 201

Отправлено 16 Март 2016 - 18:10

santex-SVAR, что то ты не в тему воткнулся, электроника не твой конёк  ;)


  • 0

#10   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 18:10

Про встроенное электронное реле (и другие компоненты) не говорилось. Исходя из этого, по умолчанию, его нет.


  • 0

#11   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 18:12

santex-SVAR, что то ты не в тему воткнулся, электроника не твой конёк

а я разве что то по электронике предлагал ? покажи ! пальцем ткни !

начинается обычная стилистика модератора : претензию хочется предьявить - а не за что ! так всегда можно весь смысл #6 сообщения перевернуть на обратный.

только чисто сантехнические методики : внимательно прочитай #6 сообщение


  • 0

#12   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 18:12

santex-SVAR,человек спросил про использование датчика, а не про сантехническое решение.

И при чем тут образ мажорика?


  • 0

#13   Evgenik

Evgenik
  • Offline
  • Модераторы
  • Самоделкин-любитель
  • PipPipPipPip
  • 16-Декабрь 07
  • 7 049 сообщений
  • 1037 спасибо
  • Сибирь
  • 201

Отправлено 16 Март 2016 - 18:18

внимательно прочитай #6 сообщение
Внимательно прочитай название темы и сообщение #1.
  • 0

#14   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 18:21

santex-SVAR,человек спросил про использование датчика, а не про сантехническое решение.

лучше всегда сразу более верный путь указать , чем ошибочный разрабатывать.

аналогично не хочешь спросить у топик стартера : почему электронные, радиотехнические вопросы задаются в сантехническом разделе ?

разделы а возможно и форум перепутан.

ответил четко по логике,  + + по названию раздела форума, а не по названию темы.

какое название круче : темы или раздела форума ? эта нестыковка - чей косяк ? только по-чесноку !

Внимательно прочитай название темы и сообщение #1.

прочитал и ты как модератор готов ответить : зачем радиотехнические вопросы в разделе сантехники ?

готов перенести эту тему в более верный раздел ? хотя бы в электрический.

или не доходит ?


  • 0

#15   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 18:26

зачем радиотехнические вопросы в разделе сантехники ?

Возможно, потому, что в данном вопросе переплелись сантехника и радиоэлектроника.

По теме скажу, что надежнее всего использовать проверенные решения, все их знают. Нептун, Гидролок, Автосторож и что там еще...

Меня уже два раза спас гидролок от иска внизуживущих соседей.


  • 0

#16   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 18:32

По теме скажу, что надежнее всего использовать проверенные решения, все их знают. Нептун, Гидролок, Автосторож и что там еще... Меня уже два раза спас гидролок от иска внизуживущих соседей.

само надежно : страхование гражданской ответственности перед нижними соседями.

какой срок годности у всех этих гидролоков ? кто их работоспособность проверяет каждый год ?


  • 0

#17   deyl

deyl
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 10-Май 11
  • 199 сообщений
  • 29 спасибо
  • Москва
  • 4

Отправлено 16 Март 2016 - 18:40

какой срок годности у всех этих гидролоков ? кто их работоспособность проверяет каждый год ?

Там самопроверка. Раз в месяц производится самодиагностика с перекрыванием кранов. Да и частенько на датчик водичка попадает - то пролил что-то, то полы моются усердно... Ну и перекрывает он ес-но.


  • 0

#18   bagayama

bagayama
  • Offline
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 944 сообщений
  • 893 спасибо
  • Пермь
  • 153

Отправлено 16 Март 2016 - 18:40

Ну вообще-то "Нептун" по сантехнической теме.
И слушай santex-SVAR, заканчивай свой антистоличный шовинизм. Здесь тебя никто обижать не собирается, не надо заранее вставать в агрессивную стойку. Поработай над собой - всем, и в тебе в том числе, станет хорошо.


какой срок годности у всех этих гидролоков ? кто их работоспособность проверяет каждый год ?

сам можешь проверить - залей датчик водой и наблюдай.
  • 0

#19   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 18:55

И слушай santex-SVAR, заканчивай свой антистоличный шовинизм.

ты только это заметил ?

2. а где антимодераторский ? творцы всегда были против власти !

3. могу еще и третий добавить - типа национальный : кыргыз из новосиба советует гламурной москве.

4. а потом и четвертый - антиврачебный : против универсальных специалистов - сантехников-психиатров (наркологов, сексопатологов и философов).

5. еще и пятый есть - юридический : сантехники-юристы, слесаря-прокуроры.



какой-то однобокий подход ! а где широкий взгляд : на проблему со всех сторон ? комплексная диагностика ?



по сути это все во имя одной идеи : творчество, идея , истина первична ! /верное техническое решение/

а все остальное надстройка - завуалированная ЛЖИВАЯ , ничем необоснованная критика и обхаивание (в различном формате)


  • 0

#20   volkodav

volkodav
  • Offline
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 253 сообщений
  • 963 спасибо
  • Москва
  • 138

Отправлено 16 Март 2016 - 19:03

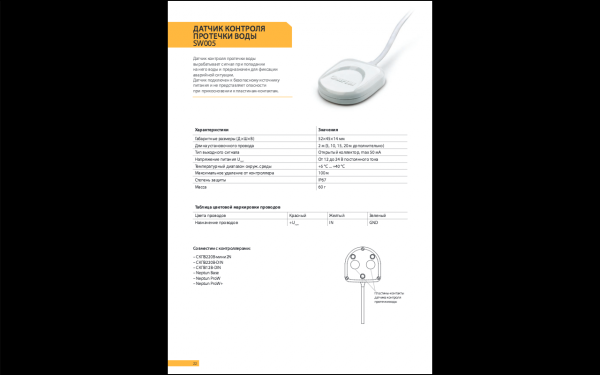

Характеристики этого датчика, может помогут разобраться в подключении к эл.звонку:

Снимок экрана 2016-03-16 в 19.00.02 - Размер 126,88К, Загружен: 0


  • 0

#21   bagayama

bagayama
  • Offline
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 944 сообщений
  • 893 спасибо
  • Пермь
  • 153

Отправлено 16 Март 2016 - 20:36

все во имя одной идеи : творчество, идея , истина первична !

Идея хороша не сама по себе, а когда приносит нужный человеку результат.
Чистое же творчество и любование им - как раз нетерпимая тобой элитарность.
  • 0

#22   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 16 Март 2016 - 20:55

не надо Ж...ПУ мучить (мять, морщить, напрягать) - стремится сделать все через ЗДЦ !


  • 0

#23   Lee

Lee
  • Offline
  • Прорабы
  • PipPipPipPip
  • 06-Апрель 07
  • 2 094 сообщений
  • 533 спасибо
  • Юг Руси
  • 151

Отправлено 16 Март 2016 - 22:18

Фигасе, попросил водицы испить.

На основании данных волкодава, приобрести пьезо излучатель с схемой возбуждения, так называемый бузер (buzzer), радио магазин, радио рынок. Потреблением не выше 50мА при 12V. Обычно бывают 15-25мA. И блок питания любой маломощный. И соединить по схеме. По идее, тема ближе к слаботочке. По проводам дерьмо не пропихнуть, хотя DI HALT в своём курсе основ электроники и совмещает.

buzzer - Размер 192,81К, Загружен: 91

https://www.google.r...I8lyh9xZ1wVbEM:

З.Ы. Квартира съемная, купил стиралку. Даже не съемная, но коммуникации не выведены персонально под стиралку. Да и куча ещё может быть причин. Так что, по всякой мелочи взрывать хату и моск. Это всего лишь жисть, есть вещи и поважнее дефекации.


  • 1

Поблагодарили 2 :
,

#24   Alice Tracy

Alice Tracy
  • Топикстартер
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 164 сообщений
  • 1206 спасибо
  • Москва
  • 197

Отправлено 26 Март 2016 - 22:31

И при чем тут образ мажорика?

Расслабься, он персонально на меня возбуждается сильнее, чем сода на уксус. Это лечилось бы пересадкой головного мозга, но там же нечего пересаживать.


И слушай santex-SVAR, заканчивай свой антистоличный шовинизм.

Увы, некоторые комплексы неизлечимы.



а все остальное надстройка - завуалированная ЛЖИВАЯ , ничем необоснованная критика и обхаивание (в различном формате)

А я понял, в чем дело. По стилистике совершенно точно стало понятно, что ОНО подвергалось тем же опытам, что и этот... как его.. ну, помните, был тут у нас один изобретатель кедровой бочки, который все визжал, что он изобрел супер-пупер панацею от всего подряд, а на любую просьбу хоть намекнуть на подробности начинал истерить на то, что кругом кровавая гэбня и все норовят его обокрасть, пока он свою бочку не запатентовал. Я потом этого клоуна встречал еще и на другом форуме, а еще где-то. Стиль неуравновешенности совершенно идентичный. Только тут еще осложнение - склонность к капс-локу и разноцветно-радужному шрифту, проще говоря - гейской расцветке. А это, между прочим, наша, столичная прерогатива.


Фигасе, попросил водицы испить.
На основании данных волкодава, приобрести пьезо излучатель с схемой возбуждения, так называемый бузер (buzzer), радио магазин, радио рынок. Потреблением не выше 50мА при 12V. Обычно бывают 15-25мA. И блок питания любой маломощный. И соединить по схеме. По идее, тема ближе к слаботочке. По проводам дерьмо не пропихнуть, хотя DI HALT в своём курсе основ электроники и совмещает.
https://www.google.r...I8lyh9xZ1wVbEM:


Соединил по такой же схеме, только из подручных материалов. Блок питания - 12V 7W 0.58A, от светодиодной ленты. Только вместо бузера - компьютерный кулер. Не пашет. Не знаю, какой ток потребляет кулер, может больше 50мА и поэтому он не крутится?


  • 0

#25   Lee

Lee
  • Offline
  • Прорабы
  • PipPipPipPip
  • 06-Апрель 07
  • 2 094 сообщений
  • 533 спасибо
  • Юг Руси
  • 151

Отправлено 26 Март 2016 - 23:17

Ага, мог запалить выход. Венты жрут сотни миллиампер, как правило. Кстати может датчик активный уровень высокий, надо схему курить, или нептуна, или датчика.

Прикрепленные изображения

  • 1й - Размер 30,12К, Загружен: 0

  • 0

#26   santex-SVAR

santex-SVAR
  • Offline
  • Заглянувшие

Отправлено 26 Март 2016 - 23:26

проще говоря - гейской расцветке. А это, между прочим, наша, столичная прерогатива.

давно пора было признаться.

вот это точно! ваша столичная развлекалочка!

москва загнивает как и европа!

ты этой гомосятины где нахватался - втянулся ? в вояжах по загранице?


  • 0

#27   Alice Tracy

Alice Tracy
  • Топикстартер
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 164 сообщений
  • 1206 спасибо
  • Москва
  • 197

Отправлено 26 Март 2016 - 23:27

Вместо кулера воткнул мелкую лампочку, внешне очень похожую на лампочку из гирлянды (скорее всего из нее и есть), остальное подключил по твоей схеме - и все заработало, спасибо. Дальше, если будет не лень, попробую найти в залежах барахла тот беспроводной звонок, о котором говорил, и приспособить его вместо лампочки
  • 0

#28   dimp

dimp
  • Offline
  • Модераторы
  • злобный бука из другого шкафа
  • PipPipPipPip
  • 16-Апрель 07
  • 8 173 сообщений
  • 1416 спасибо
  • Калуга
  • 47

Отправлено 26 Март 2016 - 23:28

Макс а можешь датчик разобрать и его фотку кинуть?


  • 0

#29   Alice Tracy

Alice Tracy
  • Топикстартер
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 164 сообщений
  • 1206 спасибо
  • Москва
  • 197

Отправлено 26 Март 2016 - 23:31

У него же заявлено IP67, ты уверен, что я его обратно так герметично соберу? :)
  • 0

#30   dimp

dimp
  • Offline
  • Модераторы
  • злобный бука из другого шкафа
  • PipPipPipPip
  • 16-Апрель 07
  • 8 173 сообщений
  • 1416 спасибо
  • Калуга
  • 47

Отправлено 26 Март 2016 - 23:37

ну я в тебе не сомневаюсь, но игра не стоит свечь - не трогай :)


  • 0




Google рекомендует

Количество пользователей, читающих эту тему: 0

0 пользователей, 0 гостей, 0 анонимных

Рейтинг@Mail.ru
