Электрическая проводка в частном доме.

[atztek]

  В 13.04.2023 в 20:53, Дмитрий 78 сказал(а):

Вилка не используется. Ставится разветкоробка в нее карболитовая клемма на 45А и к ней все подключается напрямую.

Показать

Колодку нашел, но размеры нигде не пишут. Не знаете, карболитовая клемма на 45А поместится в углубленный подрозетник для стандартных розеток?

[Дмитрий 78]

  В 13.04.2023 в 21:08, atztek сказал(а):

Колодку нашел, но размеры нигде не пишут. Не знаете, карболитовая клемма на 45А поместится в углубленный подрозетник для стандартных розеток?

Показать

Не поместится. Разветкоробка нужна минимум 100*100

[atztek]

  В 14.04.2023 в 07:09, Дмитрий 78 сказал(а):

Не поместится. Разветкоробка нужна минимум 100*100

Показать

Я вчера ошибся насчет кабеля 3х4 мм2 - нагрузка будет около 7.5-8 кВт, а 3х4 мм2 тянет максимум 8.3 кВт, т.е. будет работать в очень жестких для него условиях. Придется заменить кабель на 3х6 мм2, а он очень жесткий, так что действительно про углубленный подрозетник можно забыть (уже не говоря о том что колодка внутрь него не поместится).

Что скажете про такой вариант.
Завести 3х6 мм2 в распределительную коробку, там его подключить к колодке. Рядом расположить углубленный подрозетник, от колодки в подрозетник провести кабель 3х2.5 мм2 и подключить к розетке на 16А. Автомат в щитке будет на 16А. Плиту (та что у меня сейчас с обычной вилкой) подключить к розетке.
Если когда-нибудь дело дойдет до более мощной электрической плиты с духовкой мощностью до ~8 кВт - отключить розетку от колодки, а вместо нее к колодке подключить кабель мощной плиты. Автомат 16А в щитке заменить на соответствующий по току. Рабочий вариант?

ПС Не хотелось бы тянуть два отдельных кабеля для каждой из плит.

[bagayama]

  В 13.04.2023 в 21:08, atztek сказал(а):

Не знаете, карболитовая клемма на 45А поместится в углубленный подрозетник для стандартных розеток?

Показать

https://www.etm.ru/cat/nn/9769175

  В 14.04.2023 в 09:34, atztek сказал(а):

Я вчера ошибся насчет кабеля 3х4 мм2 - нагрузка будет около 7.5-8 кВт, а 3х4 мм2 тянет максимум 8.3 кВт,

Показать

Я в ваши нюансы не вникал, но если плита полной мощностью 7,5кВт, то с какой вероятностью вы её будете в таком (максимальном) режиме использовать? Вы разом все конфорки будете включать постоянно? Если это не критично, можете подстраховаться и подобрать и поставить меньший автомат, он вам даст работать в максимуме минут 20 потом отключит по перегреву.

[atztek]

  В 14.04.2023 в 12:09, bagayama сказал(а):

Я в ваши нюансы не вникал, но если плита полной мощностью 7,5кВт, то с какой вероятностью вы её будете в таком (максимальном) режиме использовать? Вы разом все конфорки будете включать постоянно? Если это не критично, можете подстраховаться и подобрать и поставить меньший автомат, он вам даст работать в максимуме минут 20 потом отключит по перегреву.

Показать

Я пересмотрел несколько моделей электроплит с электрической духовкой, параметры примерно такие:



Чаще всего будут использоваться самые большие конфорки => 2000+1500 = 3500 Вт
Плюс духовка 800+1200 = 2000 ВТ.
Итого, номинальная мощность 5500 Вт => Автоматический выключатель на 25А (В25 ?)
Но кабели должны выдерживать 8700 Вт => 3х6 мм2

Модули в щитках буду соединять многожильными проводами с наконечниками НШВИ, они гибкие, заменить автоматический выключатель будет несложно.

- - -

Что скажете про связку распределительная коробка + подрозетник?
Самое оптимальное решение, чтобы в последствии (при смене плиты) не пришлось заниматься серьезными переделками?
Я подразумевал внутреннюю распределительную коробку ~100х100х50 мм:
- кабель зайдет в него из штробы,
- кабель плиты выйдет через отверстие в крышке, а другой в штробе пойдет в соседний подрозетник.

ПС Уже несколько раз встречаю на фотографиях совершенно разных электрических приборов зеленую резинку, на Вашей она тоже присутствует - для чего она нужна? (все и так продается в заводской упаковке, ничего не выпадет)

[Дмитрий 78]

  В 14.04.2023 в 09:34, atztek сказал(а):

3х4 мм2 тянет максимум 8.3 кВт

Показать

Откуда черпаете такие сведения?

[Дмитрий 78]

  В 14.04.2023 в 09:34, atztek сказал(а):

авести 3х6 мм2 в распределительную коробку, там его подключить к колодке. Рядом расположить углубленный подрозетник, от колодки в подрозетник провести кабель 3х2.5 мм2 и подключить к розетке на 16А. Автомат в щитке будет на 16А. Плиту (та что у меня сейчас с обычной вилкой) подключить к розетке.

Показать

Как по мне, так не нужная работа. Очень редко и обычно не долго плита работает на полную мощность. Это не критично. Так, для общего развития: когда под руками нет длинного удлинителя, и тратиться не хочется. Покупается обычный тлф провод и к нему подключается перфоратор киловаттный. И работает этот перфоратор на таком удлинителе сколько надо. Кабеля 3*4 на 8клвт плиту хватит с лихвой, не сомневайтесь.

[Sano]

С другой стороны ничто не мешает реализовать задуманную схему

[atztek]

  В 14.04.2023 в 20:58, Дмитрий 78 сказал(а):

Откуда черпаете такие сведения?

Показать

Несколько сайтов выдают одно и то же:

[atztek]

  В 14.04.2023 в 21:04, Дмитрий 78 сказал(а):

Как по мне, так не нужная работа. Очень редко и обычно не долго плита работает на полную мощность. Это не критично. Так, для общего развития: когда под руками нет длинного удлинителя, и тратиться не хочется. Покупается обычный тлф провод и к нему подключается перфоратор киловаттный. И работает этот перфоратор на таком удлинителе сколько надо. Кабеля 3*4 на 8клвт плиту хватит с лихвой, не сомневайтесь.

Показать

Обычную розетку на 16А с полностью электрической плитой по-любому нельзя будет использовать, т.е. придется использовать колодку о которой Вы говорили, а по кабелю разница в цене между 3х4 и 3х6 не такая существенная для одного отрезка.

[bagayama]

Вы сделайте для духовки отдельную линию 2,5

квадрата на 16А, и на плиту вам 4-ки хватит.

  В 14.04.2023 в 17:30, atztek сказал(а):

несколько раз встречаю на фотографиях совершенно разных электрических приборов зеленую резинку, на Вашей она тоже присутствует - для чего она нужна?

Показать

Без неё незакрепленные элементы выпадут и потеряются.

[Дмитрий 78]

  В 14.04.2023 в 21:10, atztek сказал(а):

Несколько сайтов выдают одно и то же:

Показать

На заборах много чего пишут. 40а*220в=8,8кВт

[Дмитрий 78]

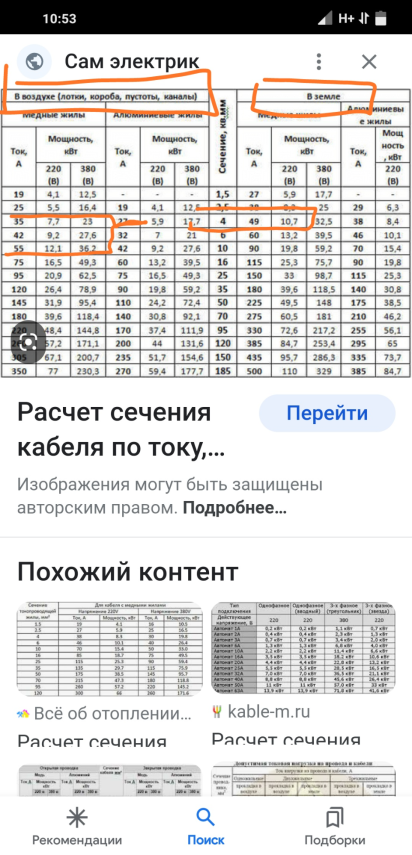

Вот , допустим, иной пример

[atztek]

  В 15.04.2023 в 07:56, Дмитрий 78 сказал(а):

Вот , допустим, иной пример

Показать

Т.е. в земле кабель охлаждается и за счет этого способен выдерживать б0льшую нагрузку?
Возможно в таблице которую я приводил выше приняли какие-то усредненные значения?

[Дмитрий 78]

В коробах зачастую укладывают большие пучки кабелей. Причем, часто набивают их так, что крышки еле закрываются. Вот для этих случаев и пишут такие данные.

То есть, это для экстремально тяжелых случаев. У вас штроба, кабель одиночный.

[atztek]

@bagayama, @Дмитрий 78, @Sano
Щит 1 расположен на улице.
Щит 2 - (для простоты удалил все не имеющее отношения к вопросу) - напротив 1-го внутри гаража. В нем установлены Реле Контроля Напряжения, по одному на фазу. Дальше через 3Р автоматы напряжение поступает в щитки 3 и 4.

В данном случае РКН защищают нагрузку от обрыва нуля до РКН.
Если обрыв нуля произойдет после РКН, потребители щитков 3, 4/5 окажутся без защиты, верно? Если 'да', то что можно предпринять?

[Дмитрий 78]

Каждый щит повторно занулите. Ну, и про заземление не забываем. Самый надежный способ на мой взгляд. Даже если поставить ркн на входе каждого щита остается риск обрыва нуля после ркн. При наличии исправного заземления и узо на входе риск поражения током сводится к минимуму, хотя, полностью, конечно, не исключается. В случае подключения дома к сети я обязательно повторное заземление внутридомовой сети делаю, даже при наличии исправного заземления на вводном щите. Не далее как в прошлом году, кстати, столкнулся с ситуацией, когда в домовом щите напряжение между фазным проводом и землей было выше чем напряжение между фазой и нулем. Повторное зануление картину исправило.

[bagayama]

  В 19.04.2023 в 20:20, Дмитрий 78 сказал(а):

Повторное зануление

Показать

Повторное заземление знаю, а что такое повторное зануление?

[atztek]

  В 19.04.2023 в 20:20, Дмитрий 78 сказал(а):

В случае подключения дома к сети я обязательно повторное заземление внутридомовой сети делаю, даже при наличии исправного заземления на вводном щите.

Показать

Какой тип заземления Вы использовали? У меня TN-C-S.

[Дмитрий 78]

  В 19.04.2023 в 20:33, bagayama сказал(а):

Повторное заземление знаю, а что такое повторное зануление?

Показать

Повторное заземление нуля, если быть точным.
