Скрытая электропроводка: находим без разрушения стен

Каждый раз, когда беретесь за перфоратор или дрель во время ремонта, помните — за тонким слоем отделки прячется целая паутина электрических проводов.

 О том, как безопасно работать со стенами и находить невидимые кабели без разрушения отделки, рассказывает Александр Смирнов, опытный специалист компании «Мастер 007».

Зачем искать то, что спрятано

Современное жилье буквально опутано километрами кабелей. Тонкая прослойка штукатурки в 15-20 миллиметров — единственная преграда между вами и электрической магистралью. Случайное попадание сверлом в провод грозит не только обесточиванием половины квартиры, но и риском для здоровья.

Времена, когда электромонтажники укладывали кабели исключительно под прямым углом от распределительных точек, давно прошли. Современный ремонт, особенно авторский, часто предполагает оптимизацию маршрутов — и провода тянутся по диагонали, дугами, зигзагами.

Мастер рекомендует: забудьте фразу «я точно знаю, где у меня проводка». Опыт показывает — в семи случаях из десяти после случайного повреждения кабельной линии владельцы квартир с удивлением обнаруживают «творческие» решения прошлых электриков, которые экономили на материале, прокладывая линии кратчайшим маршрутом.

Арсенал поисковых инструментов: выбираем под задачу

Индикаторная отвертка — минимальная защита

За смешные 150-200 рублей вы получаете базовый инструмент обнаружения. Да, возможности скромные — засечь фазу удается на расстоянии максимум полутора сантиметров. Работает только при включенной нагрузке, видит исключительно фазный проводник.

Механизм действия элементарный: ваше тело замыкает измерительный контур через емкостную связь с проводом. Прикасаясь к металлическому контакту на рукоятке, вы становитесь элементом схемы. Встроенная неоновая лампочка вспыхивает при достижении порога напряженности поля — около 90-100 вольт.

Бесконтактные указатели — оптимальный выбор

Приборы следующего поколения настроены на промышленную частоту 50 герц и способны засечь кабель сквозь трехсантиметровый слой отделки. Профессиональные версии вроде Fluke 1AC-II или DUSPOL analog оснащены настройкой чувствительности и звуковым оповещением.

Что советует мастер: обязательно калибруйте прибор на видимом участке проводки перед работой. Различные отделочные материалы по-разному влияют на сигнал: сквозь гипс он проходит без потерь, а цементная штукатурка с армирующей сеткой способна ослабить чувствительность почти вдвое.

История из практики: электричество из ниоткуда

Проблема. Весна 2024, элитный коттедж в МО. Владелец решил сдвинуть розетку в гостевой спальне. Выключил автомат, убедился индикатором — напряжения нет. Начал демонтаж и почувствовал чувствительный разряд. Повторная проверка: индикатор молчит, мультиметр высвечивает ноль, но голыми руками чувствуется удар. До меня двое коллег посоветовали полную замену электрики. Хозяин в отчаянии — дому три года, установлена новая медная проводка 2,5 мм².

Мастер рекомендует: всегда проверяйте наличие высокочастотных помех осциллографом при необъяснимых явлениях.

Диагностика. Заметил важную деталь — розетка на внешней стене, рядом металлический короб с интернет-кабелем. Стандартные измерения между контактами показали ноль. Но ток короткого замыкания между фазой и землей — 12 миллиампер. Откуда ток, если напряжение отсутствует?

Осциллограф раскрыл тайну: высокочастотные импульсы 180 вольт на частоте 30 килогерц. Обычные приборы их не видят — мультиметр работает на 50 Гц, на высоких частотах погрешность зашкаливает.

Портативный анализатор спектра привел в гараж. Там обнаружилась новенькая китайская зарядка для электромобиля на 22 киловатта с неисправным фильтром помех, работающая как раз на 30 кГц.

Решение. Восемь метров кабелей в общей штробе создали паразитную емкость 800 пикофарад. На высокой частоте это давало опасный ток 27 миллиампер. Установил сетевой фильтр на входе зарядки, дополнительно экранировал проблемный участок фольгой с заземлением. Помехи упали до безопасных 1,8 вольт. Три часа работы и 4500 рублей за фильтр против 150 тысяч за новую проводку.

Специализированные сканеры стен

Электростатические модели ловят переменное поле вокруг кабеля. Срабатывают до 5 сантиметров глубины, требуют наличия напряжения. Точность локализации — плюс-минус сантиметр.

Электромагнитные варианты работают как металлодетекторы. Находят любой металл, включая обесточенные линии и арматуру. Проникают до 8 сантиметров вглубь, но не различают типы металлических объектов.

Гибридные устройства объединяют технологии и дополнительно распознают дерево и пластик. Премиальные модели вроде Bosch D-tect 200 C строят двухмерную схему стены с точностью до 3 миллиметров.

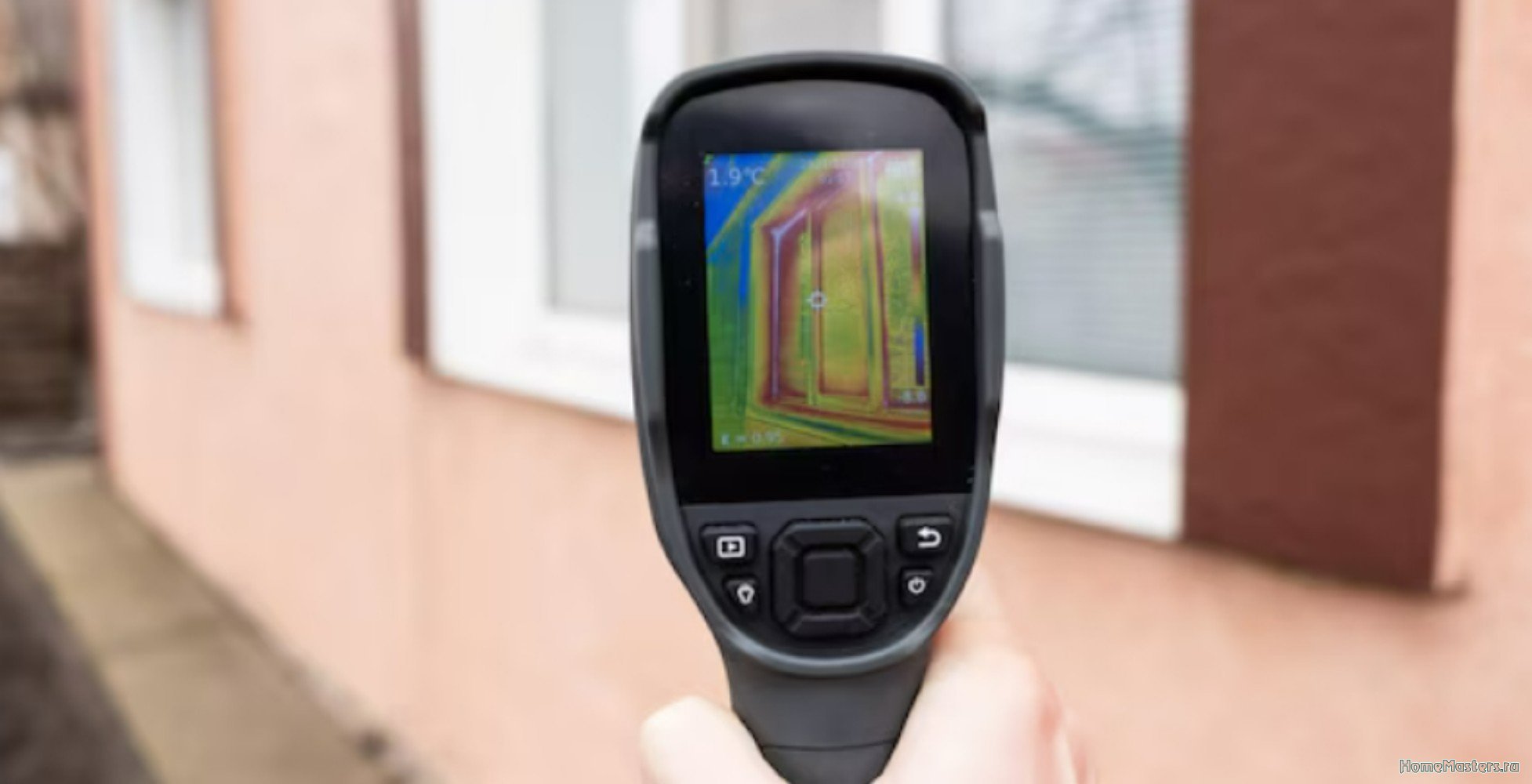

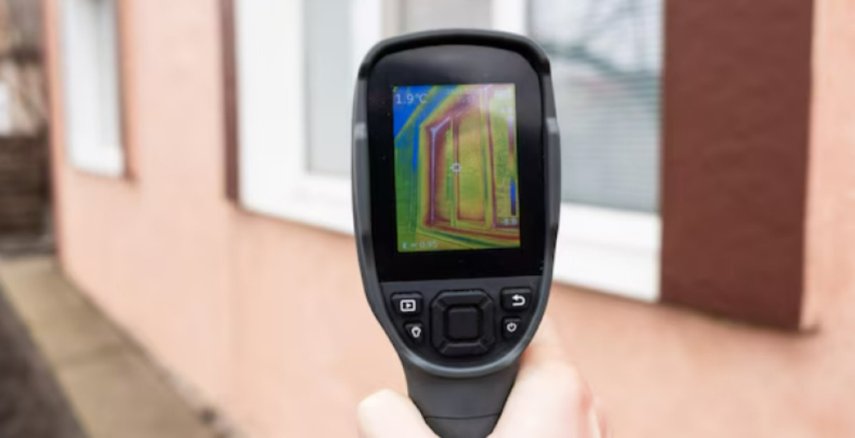

Тепловизионная разведка

Несколько лет назад я открыл для себя термографию — это революция в диагностике. Принцип простой: нагруженная проводка греется, тепло проникает через штукатурку. Современные тепловизоры с матрицей 160×120 точек и чувствительностью 0,1°C фиксируют нагрев провода всего на градус выше окружающей стены.

Способ особенно хорош для выявления проблемных соединений в распредкоробках — они светятся на 5-10 градусов ярче и выглядят как горячие точки на термограмме.

Народная смекалка: что работает, а что — миф

Радиоприемник — дедовский способ, который реально функционирует. Настройтесь на 100 килогерц (длинные волны) — здесь отлично слышны сетевые помехи 50 Гц. Вблизи проводки возникает характерное гудение удвоенной частоты.

Совет от мастера: включите мощный прибор с импульсным питанием — пылесос или фен. Переключение тиристоров создает широкий спектр помех, которые проще засечь.

Смартфон — встроенный магнитометр для компаса может регистрировать магнитное поле проводника. Приложения «Metal Detector» или «EMF Detector» отображают изменения в микротеслах. При токе 5 ампер на расстоянии 2 сантиметра индукция достигает 50 мкТл — втрое выше фона.

Ограничения: нужна серьезная нагрузка (от киловатта), эффективность — до 3 сантиметров глубины, сильные искажения от арматуры.

Случай из практики: мерцающая люстра в сталинке

Ситуация. Зима 2024, квартира в сталинке. После монтажа натяжного потолка люстра стала мигать, затем отказала совсем. Предыдущий мастер предлагал вскрывать весь потолок.

Диагностика. Фаза на выключателе есть, на люстре — нет. Стандартный обрыв. Применил тепловизор, попросил хозяйку щелкать выключателем каждые 5 секунд. Через минуту проявилась теплая линия от выключателя, которая обрывалась в метре от светильника. Температурная аномалия +3°C указывала на искрение.

Кабельный тестер показал точное расстояние — 4,7 метра. Сопоставив с термограммой, локализовал точку с точностью 5 сантиметров.

Решение. Сделал аккуратное отверстие 6 сантиметров в гипсокартоне. Обнаружил старую алюминиевую линию АППВ, соединенную скруткой с медью. За 60 лет соединение окислилось, монтажная вибрация довершила разрушение контакта. Установил клемму WAGO для алюминиево-медного соединения, обработал спецпастой, заизолировал. Работа — 40 минут, потолок цел, отверстие закрыто декоративным светильником.

Безопасность превыше всего

Электричество ошибок не прощает. Последствия халатности — от ожогов до летального исхода.

Железные правила:

• Отключайте питание всегда, даже для «быстрой проверки»
• Контролируйте отсутствие напряжения до и после отключения
• Держите свободную руку в кармане при работе с детектором
• Не работайте в одиночку с проводкой под напряжением

Мастер рекомендует: диэлектрический коврик за 500 рублей способен спасти жизнь при случайном контакте с оголенным проводом.

Создаем карту электросети

После обнаружения всех трасс зафиксируйте результаты:

1. Сфотографируйте стены с двухметрового расстояния
2. Нанесите линии проводки яркими метками на снимки
3. Замерьте привязки к углам и перекрытиям
4. Оцифруйте схему любым доступным способом
5. Распечатайте и закрепите в щитке

Такая документация сбережет деньги и нервы при будущих работах.

Итоги

Обнаружение скрытых кабелей — вполне решаемая задача при правильном подходе. Начните с бесконтактного детектора за 2-3 тысячи — он покроет большинство бытовых потребностей. Для капитального ремонта разумнее пригласить профессионала с полным комплектом оборудования, чем потом ликвидировать последствия аварии.
