Чертёж одноуровнего потолка из гипсокартона

гипрок

Сообщений в теме: 32

#1   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 27 Январь 2016 - 14:49

Всем привет! Задался целью сделать на кухне потолок из гипрока! Всвязи с чем нарисовал примерную его схему! Прошу указать на ошибки в схеме. Больше всего интересует укладка гкл вдоль направляющих профилей, можно ли так?

Прикрепленные изображения

  • 0 - Размер 101,52К, Загружен: 0

  • 0

Не нашли ответа? Посмотрите еще здесь Скрыть

#2   KGB

KGB
  • Online
  • Admin
  • Админ, просто админ
  • PipPipPipPip
  • 17-Ноябрь 04
  • 6 663 сообщений
  • 1412 спасибо
  • Санкт-Петербург
  • 265

Отправлено 27 Январь 2016 - 15:01

гкл вдоль направляющих профилей
Это как?

У Вас помещение 2400 на 3500. Размеры ГКЛ листов 2500 (3000) на 1200. Три листа поперек и соот-но ПП с шагом 60 (40) мм без всяких удлинителей


  • 0

#3   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 27 Январь 2016 - 15:07

Нет, листы 1500х600х12,5 малоформатные, на схеме указано!


  • 0

#4   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 27 Январь 2016 - 15:51

Никто ответить не может?


  • 0

#5   KGB

KGB
  • Online
  • Admin
  • Админ, просто админ
  • PipPipPipPip
  • 17-Ноябрь 04
  • 6 663 сообщений
  • 1412 спасибо
  • Санкт-Петербург
  • 265

Отправлено 27 Январь 2016 - 16:18

Никто ответить не может?
Ну так подождите, народ с работы вернется.

Я просто не понимаю, зачем заморачиваться малоформатными листами и плодить швы?


  • 0

#6   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 27 Январь 2016 - 16:33

Да всё дело в доставке! Малоформатний хоть на санках увезти можно! Бюджет потолка минимальный!


  • 0

#7   KGB

KGB
  • Online
  • Admin
  • Админ, просто админ
  • PipPipPipPip
  • 17-Ноябрь 04
  • 6 663 сообщений
  • 1412 спасибо
  • Санкт-Петербург
  • 265

Отправлено 27 Январь 2016 - 18:18

Да всё дело в доставке!

Заказали в петровиче, у них там доставка копейки. А так сэкономив на доставке, Вы затратите на шпаклевке швов


  • 0

#8   volkodav

volkodav
  • Online
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 246 сообщений
  • 963 спасибо
  • Москва
  • 137

Отправлено 27 Январь 2016 - 18:40

Я тоже в последнее время использую гкл такого формата. Монтаж можно делать в одиночку, заделка дополнительных стыков не проблема, если нет необходимости в скоростной отделке.

По схеме - заявленная длина ПП 3 метра, а удлинители визуально на 3.20 (?)

Подвесы расположены не правильно, крабы желательно исключить навсегда как класс


  • 0

#9   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 27 Январь 2016 - 22:15

А где окно и что за плиты перекрытия из себя представляют? Пустотки или нет?


  • 0

#10   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 00:55

Почему подвесы расположены неправильно, и как должно быть правильно? Что тогда вместо крабов? Окно получается внизу схемы, справа от окна походу несущая стена, слева от окна и прямо какие-то совдеповские стены, состоящие из дерева и толстого слоя штукатурки. Далее на них ещё накидан ротбанд, выравнивал стены! Плиты перекрытия не знаю что из себя представляют, но сверлятся туго, сормат 6х30, без проблем держит! Что ответите по расположению гкл, можно ли так или всё-таки поперёк направляющих ПП?


  • 0

#11   volkodav

volkodav
  • Online
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 246 сообщений
  • 963 спасибо
  • Москва
  • 137

Отправлено 28 Январь 2016 - 01:36

Подвесы не должны попадать в узлы пересечения основного профиля и перемычек.

Первый подвес от стены 200-300мм

Расстояние между подвесами 600мм

Удлиненную часть профиля лучше вывесить на 2 подвесах

И самая распространенная ошибка - Вы рассматриваете направляющие по периметру профиля как несущие или опорные. Так нельзя, представьте себе что вся решетка профилей висит без опоры на направляющие и в соответствии с этим расположите подвесы.

Вместо крабов кусочки направляющих профилей, прикрученные на основной профиль.


  • 0

#12   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 28 Январь 2016 - 02:27

Да всё там неправильно. И расположение листов до кучи тоже. Лучше чтобы заводские швы, если вы их не будете готовить сами, располагались поперёк потока света и конечно нужно смещать листы, относительно друг друга. Так называемый перехлёст.


  • 0

#13   Snegerina

Snegerina
  • Offline
  • Мастера
  • Прораб
  • PipPipPipPip
  • 25-Октябрь 09
  • 203 сообщений
  • 19 спасибо
  • МО, через дорогу от резиновой
  • 1

Отправлено 28 Январь 2016 - 11:51

... и конечно нужно смещать листы, относительно друг друга. Так называемый перехлёст.

А где почитать, зачем это надо? :noddle:
  • 0

#14   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 155 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 28 Январь 2016 - 12:06

А на слово поверить опытному и квалифицированному мастеру (а других тут не держим)? :)

Вкратце - гарантированно ровнее получится плоскость, ниже вероятность трещин по стыкам и жестче конструкция. Кирпичные несущие стены ступеньками выкладывали еще задолго до появления гипсокартона :)


  • 0

#15   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 13:29

Так называемый перехлёст.

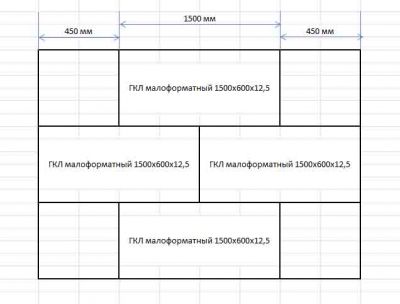

Я так понял, что перехлёст это, как показано на рисунке! Вопрос, тогда такой: в моем случае перехлест возможен только с малоформатными гкл,



У Вас помещение 2400 на 3500. Размеры ГКЛ листов 2500 (3000) на 1200. Три листа поперек и соот-но ПП с шагом 60 (40) мм без всяких удлинителей



а если я буду использовать гкл 2500х1200х12,5


Да, вот рисунок!

Прикрепленные изображения

  • 0-1 - Размер 38,86К, Загружен: 0

  • 0

#16   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 155 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 28 Январь 2016 - 13:39

Я этого не говорил, аккуратнее химичьте с цитатами :)

По последнему рисунку расположение листов стало понятно, видимо, ввели в заблуждение жирные линии на первом рисунке.

От себя могу добавить: складывается нехорошее ощущение, что по периметру листы гипсокартона вы собираетесь крепить к ПН, а каноничные книги говорят, что это нехорошо и грозит трещинами.


  • 0

#17   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 13:59

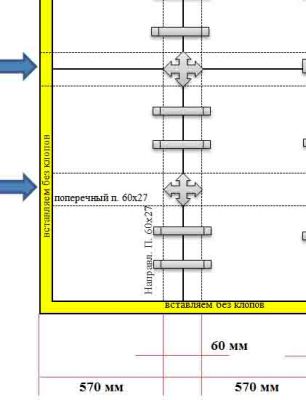

Извините! Это не вы сказали. На первом рисунке я думал распологать гкл вдоль, т.е. от окна (окно на первом рисунке снизу). Мне посоветовали крепить гкл поперёк окна (я так понял)! Крепить к ПН я не собирался. Я хотел вставлять так:


как на рисунке!

Прикрепленные изображения

  • 0-2 - Размер 43,11К, Загружен: 0

  • 0

#18   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 14:23

Тьфу, перепутал слова: несущий профиль от окна к стене!

Прикрепленные изображения

  • Untitled-2 - Размер 41,66К, Загружен: 0

  • 0

#19   volkodav

volkodav
  • Online
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 246 сообщений
  • 963 спасибо
  • Москва
  • 137

Отправлено 28 Январь 2016 - 16:37

Крепить к ПН я не собирался. Я хотел вставлять так:

Да профиля то можно зафиксировать, лишь бы нагрузки на ПН не было. Макс писал о другом -

по периметру листы гипсокартона вы собираетесь крепить к ПН

А вот этого делать не стоит.

В общем почитайте брошюрку. Всю! Отдельное внимание к П-113

http://www.knauf.ru/...nie_potolki.pdf


  • 0

#20   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 28 Январь 2016 - 17:38

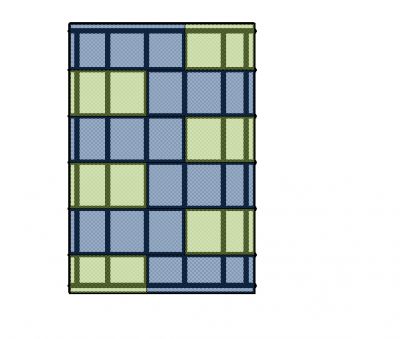

Серо-голубой это целые листы, а зелёные это дорезка.

Безимени-1 - Размер 141,77К, Загружен: 0


  • 1

Поблагодарили 1 :

#21   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 18:27

Чего-то я совсем запутался! Кто-нибудь может нарисовать схему по моим размерам? Заранее благодарен!
  • 0

#22   volkodav

volkodav
  • Online
  • Прорабы
  • Мы все учились понемногу Чему-нибудь и как-нибудь
  • PipPipPipPip
  • 17-Февраль 11
  • 3 246 сообщений
  • 963 спасибо
  • Москва
  • 137

Отправлено 28 Январь 2016 - 18:33

Грамотная схема по вашим размерам от fomins-a


  • 0

#23   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 28 Январь 2016 - 18:35

Про расположение малоформатных гкл я понял! А с каким шагом и сколько штук нужно расположить несущие профиля и поперечные, под мой размер?
  • 0

#24   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 28 Январь 2016 - 18:35

На схеме всё по вашим размерам. Основные через 600мм по ширине листа, а несущие (перемычки) через 500мм Для понятности поясню по профилям ПП, те что вдоль стен стоят. Одна сторона загоняется в ПН на 1-2 см, а доступная для крепления сторона вешается на прямой подвес. Крепим листы по периметру именно к этим профилям, а не к ПН.


  • 1

#25   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 29 Январь 2016 - 16:37

Fomins прошу прощения! А у вас на схеме основные профиля, это вдоль комнаты №1 или пеперёк №2?

Прикрепленные изображения

  • Схема - Размер 49,78К, Загружен: 0

  • 0

#26   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 29 Январь 2016 - 16:55

№2, целые, без удлинения.


  • 0

#27   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 29 Январь 2016 - 17:22

Понял! Тогда сколько мм от стены крепить первый профиль, если остальные далее по 600 мм?


Да и также сколько от стены крепить поперечные, если далее их крепим через 500 мм?


  • 0

#28   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 29 Январь 2016 - 17:26

Все размеры от стен, до оси профиля, а не от первого профиля, а первый профиль я уже пояснял как ставить

Для понятности поясню по профилям ПП, те что вдоль стен стоят. Одна сторона загоняется в ПН на 1-2 см, а доступная для крепления сторона вешается на прямой подвес. Крепим листы по периметру именно к этим профилям, а не к ПН.




  • 0

#29   Ququs

Ququs
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 27-Январь 16
  • 14 сообщений
  • Saint Petersburg
  • 0

Отправлено 30 Январь 2016 - 12:21

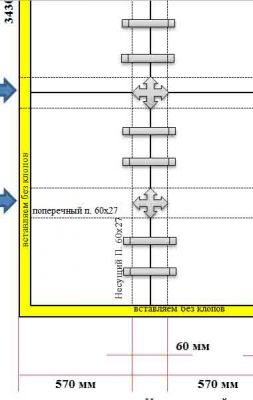

Всем привет! А что скажите по этому чертежу?

Прикрепленные изображения

  • Untitled-11 - Размер 156,6К, Загружен: 0

  • 0

#30   fomins

fomins
  • Offline
  • Прорабы
  • Тут надо технически
  • PipPipPipPip
  • 29-Март 10
  • 5 851 сообщений
  • 1409 спасибо
  • Черноземье
  • 227

Отправлено 30 Январь 2016 - 15:26

В принципе, можно и так.


  • 0
