Низкооборотная безударная дрель

Оценить эту тему:


Рекомендуемые сообщения

(изменено)

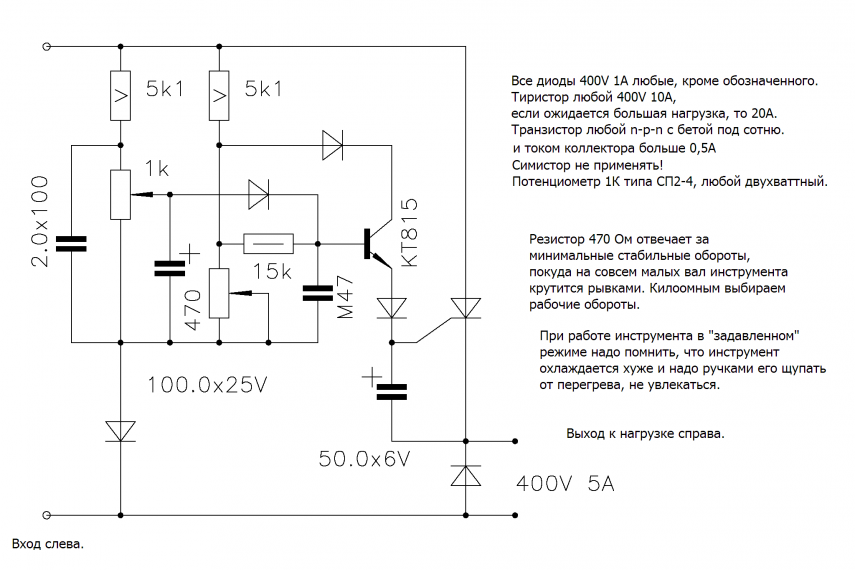

Вот...

Схемотехника древняя. Уже есть решения поинтересней. Но эта проста как лом. Вроде бы всё в рисунке обозначил. Тут добавлю, что за три десятка лет не спалил коробочкой ни одного инструмента, но один товарищ увлёкся и таки расплавил крыльчатку в дрели. Недавно девайс ломался, но потому, что во время сборки под рукой был какой-то ТС-25-10, а не Т-25. ТС - это симистор. Видимо он открылся в обратку и через диод, что под ним, они дружно умерли. Вместе. Безмятежно прожив долгую счастливую жизнь.

Инструмент питается одной полуволной. Нонче такое производить не дадут - уж очень задрали требования к потребляющим устройствам. Но никакой, даже самый дохлый деревенский трансформатор, не будет перекошен такой несинусной нагрузкой.


Изменено пользователем steamroller
криво воткнул картинку.
В 30.06.2017 в 14:04, torki сказал:

линк в тему, кому интересно как оно это делает.

Всё верно. Так и делает как в линке. Но там нет функции сдвига угла поджига тиристора в зависимости от нагрузки.

Вот это, из линка, - типовая схема регуляторов оборотов дрелей, лобзиков и прочего, что через кнопку.

%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D1%80%D0

Спасибо за коммент! Кое что надо добавить. Описываемая коробочка отменяет встроенный регулятор. Кнопка дрели становится простой кнопкой вкал/выкл, но если крутилка кнопки (установка максимума) вкручена на самый максимум.

В 30.06.2017 в 02:01, volkodav сказал:

Добро пожаловать! Тест на выдержку пройден на отлично:) Просто в сети полно схем диммирования тиристорами, симисторами и другими ...исторами. Посмотрим на Вашу :)

Вот, смотрите. Сколько рылся в Большой Розетке, этой схемчонки не встречал. Говорю же, ей столько лет, сколько четырёхслойной полупроводниковой структуре.


  • 2 недели спустя...

интерскол вполне годный продукт , скока приходилось пользоваться, ни разу не разочаровала. почти не греется потому работать может долго, мощная, удобная, по цене тоже норм. причем не тока как дрель, с замешиванием тоже отлично справляется, если не перегружать

  • 1 год спустя...
8 часов назад, Дмитрий 78 сказал:

Ну, и где такое взять?

Сделать самому или попросить знакомого радиолюбителя. Другое дело, их поголовье существенно снизилось. Но найти можно.

1 час назад, steamroller сказал:

Сделать самому или попросить знакомого радиолюбителя. Другое дело, их поголовье существенно снизилось. Но найти можно.

А схема-то, есть?

@Дмитрий 78 погуглите ещё монтажные ,печатные макетные  и пр. платы). В итоге удовольствие от самоделки ( собранной схемы - не обязательно как выше, можно поискать и схему электронного свистка для чайника ))) превзойдет ожидания)

15 минут назад, SB3 сказал:

@Дмитрий 78 погуглите ещё монтажные ,печатные макетные  и пр. платы). В итоге удовольствие от самоделки ( собранной схемы - не обязательно как выше, можно поискать и схему электронного свистка для чайника ))) превзойдет ожидания)

Займусь на досуге :)

  • 1 год спустя...
В 02.07.2017 в 16:31, steamroller сказал(а):

Инструмент питается одной полуволной.

Я что-то не вижу в устройстве обратной связи по току... Как по мне, это обычный фазовый регулятор. Чего я не понимаю?..

  • 2 месяца спустя...

Разобрался на досуге. Этот регулятор работает на ЭДС, генерируемой двигателем из-за остаточной намагниченности статора (она не сильно отличается при разных рабочих токах из-за нелинейности магнитных характеристик стали - магнитного насыщения). В ходе нерабочего полупериода сети ток падает до нуля, и потом в ходе рабочего полупериода на выводах движка получается чисто ЭДС индукции, направленная против "запускающего" напряжения - такая вот обратная связь. То есть двигатель получается сам себе тахогенератор. Изящно, конечно, но позволяет реализовать лишь около половины максимального момента двигателя.
