Кто охраняет вашу проводку: УЗО против дифавтомата

Домашняя электросеть работает тихо и незаметно, пока что-то не пойдёт не так. А чтобы ничего плохого не случилось — в распределительном щитке стоят защитники: устройства, следящие за безопасностью вашей проводки и жизни. Среди них — два похожих, но разных прибора: УЗО и дифференциальный автомат.

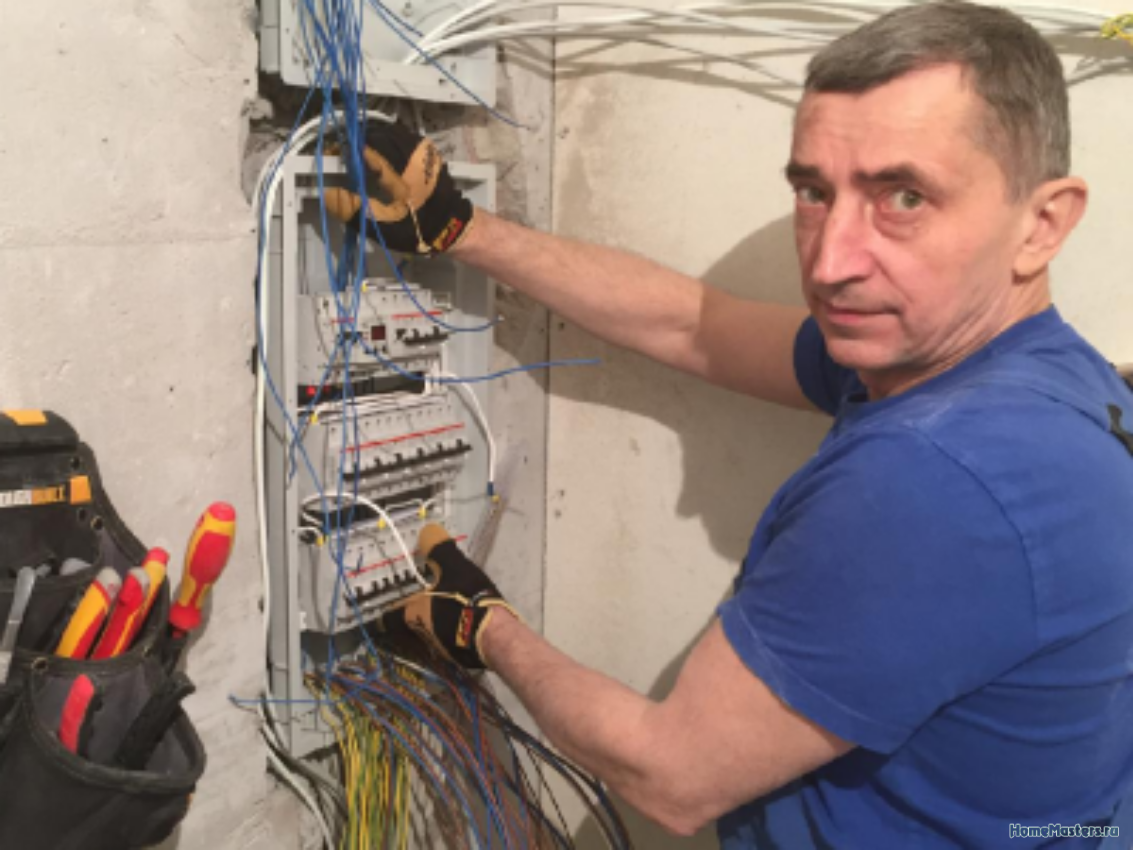

Чем они отличаются, когда и какое лучше ставить? Разобраться помогает мастер сервисного центра «Мастер 007» Расул Гусейнов.

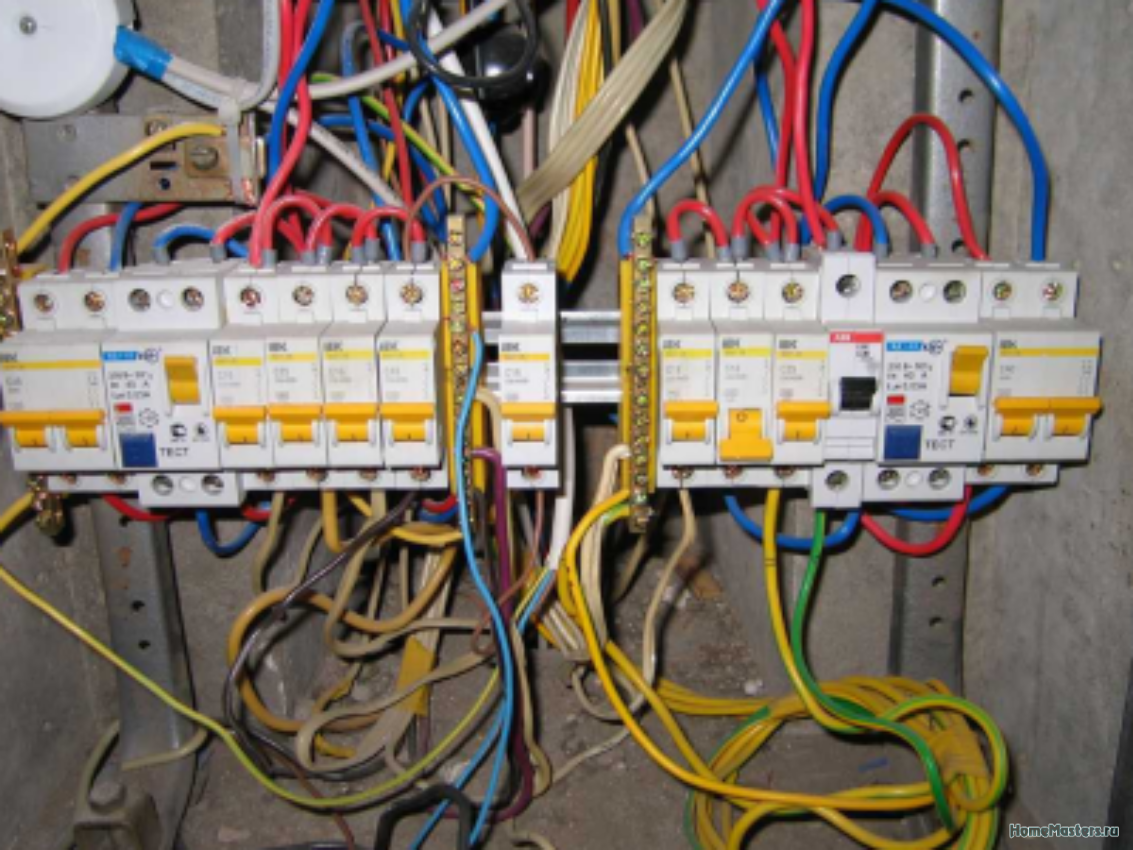

Что установлено в щитке: разбираем защиту по блокам

Простой пример: вы включили утюг — и в квартире погас свет. Причина может быть разной: перегрузка, короткое замыкание или утечка тока. А вот определить, что именно сработало, можно только зная, какие устройства стоят в щитке.

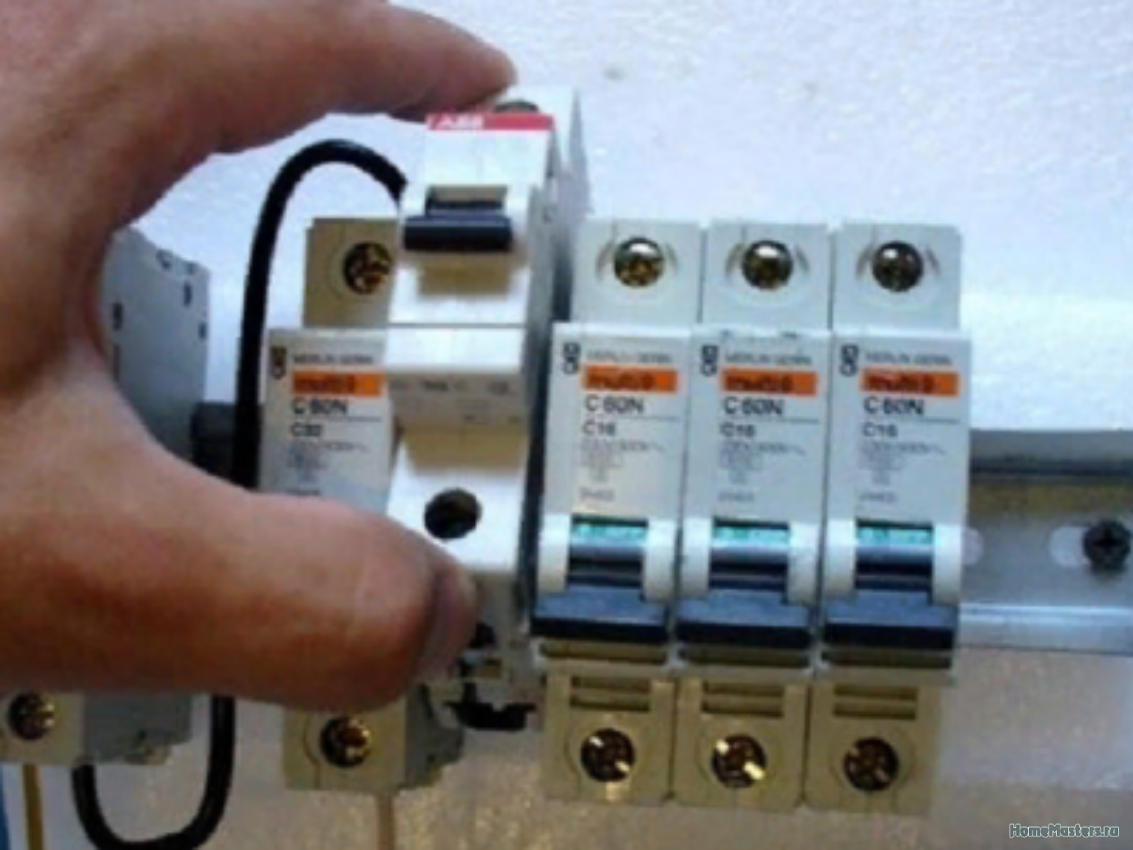

Автомат: защита от перегрева и короткого замыкания

Автоматический выключатель нужен для того, чтобы вовремя отрезать питание, если нагрузка слишком велика или возникло короткое замыкание. Внутри — два элемента:

• Тепловой расцепитель (греется — размыкает цепь);
• Электромагнитный расцепитель (срабатывает мгновенно при коротком замыкании).

В быту чаще всего используются автоматы типа C с номиналами 16–25 А.

УЗО: когда ток утекает «в никуда»

Устройство защитного отключения не замечает перегрузки или КЗ — зато следит за утечкой. Если ток «ушёл» не туда, куда должен (например, через корпус прибора или тело человека) — УЗО это фиксирует и обесточивает линию.

Как работает: в прибор встроен трансформатор, сравнивающий входной и обратный ток. Разница больше допустимой — питание отключается.

Совет мастера: для кухни и санузла используйте УЗО с током утечки 10 мА — они среагируют быстрее. Для остальных помещений подойдет 30 мА. Номинал выбирается на ступень выше суммарной нагрузки защищаемых автоматов.

Дифференциальный автомат: универсальный солдат

Дифавтомат совмещает функции УЗО и автомата. Он одновременно защищает от утечки, перегрузки и КЗ. Это особенно удобно, если места в щитке немного.

По конструкции — всё тот же автомат, но дополненный датчиком утечки и логикой срабатывания. Работает точно и быстро.

Совет мастера: выбирая дифавтомат, обязательно проверяйте наличие кнопки «Тест». Это важная функция: имитирует утечку и позволяет проверить, всё ли работает. Проводить такую проверку стоит раз в месяц.

Как отличить: сравниваем характеристики

Что важно у УЗО:

• Номинал по току: от 16 до 100 А;
• Дифференциальный ток: 10, 30, 100, 300 мА;
• Тип тока:
• AC — для обычных нагрузок;
• A — подходит и для инверторов, стиральных машин, бойлеров;
• B — универсальный, справляется с любыми токами;
• Время отключения: не более 300 мс.

А у дифавтомата:

Он сочетает параметры УЗО и автомата:

• Номинал и тип расцепителя (B, C, D);
• Ток КЗ, который выдерживает;
• Класс токоограничения — чем выше, тем быстрее отключится.

Как подключают: две схемы — два подхода

Вариант с УЗО:

• Вводной автомат;
• Общее УЗО на квартиру;
• Автоматы на каждую линию;
• УЗО в санузел и на кухню отдельно.

Вариант с дифавтоматами:

• Вводной автомат;
• Один дифавтомат — на каждую группу.

Упрощается разводка, но повышается стоимость.

Что выбрать: плюсы и минусы

Реальные цифры: сравниваем затраты

УЗО + автоматы:

• Общее УЗО — 4500 ₽
• УЗО в ванную — 3200 ₽
• 11 автоматов — ~3300 ₽

Итого: около 11 000 ₽

Дифавтоматы:

• 11 дифавтоматов — 35 500 ₽

Итого: втрое дороже

Совет мастера: используйте комбинированную схему: общее УЗО + автоматы на группы + отдельные дифавтоматы для бойлера, стиралки и других критичных нагрузок. Это удобно, безопасно и бюджетно.

Ошибки подключения: что ломает защиту

• Объединение нулей после УЗО — классическая ошибка, из-за которой устройство постоянно отключается.
• Перепутанные фаза и ноль.
• Отсутствие заземления — особенно опасно в старом жилом фонде.
• Неверный подбор номиналов.

Когда что ставить

Выбирайте УЗО плюс автоматы, если:

• Нужно сэкономить;
• В квартире много групп;
• Есть необходимость гибко настраивать защиту.

Ставьте дифавтоматы, если:

• Мало места в щитке;
• Надо защитить одну-две важные линии;
• Хотите минимизировать количество устройств.

Совет мастера: если в доме скачет напряжение — выбирайте дифавтоматы с защитой от импульсных перенапряжений и рабочим диапазоном 150–280 В. Они спасут технику при грозе или аварии на линии.

История из практики мастера: ложное срабатывание и его причина

Клиент пожаловался: новый дифавтомат отключается при включении сразу нескольких приборов. При осмотре Расул Гусейнов обнаружил: ноль после автомата был подключён к общей шине. Это создавало «паразитную» утечку, и устройство срабатывало

Решение: мастер развёл нули по отдельным шинам, перепроверил фазы и заземление. После переделки проблема исчезла.

Итог: безопасность — это не компромисс

УЗО или дифавтомат — вопрос не в том, что лучше, а в том, что подходит именно вам. Один прибор даст компактность, другой — гибкость. Комбинируйте, считайте, советуйтесь со специалистом.

Совет мастера: не экономьте на безопасности. Грамотно собранный щиток, качественные приборы и регулярная проверка — залог спокойной жизни в современном доме.
