Поиск обрыва и ремонт кабеля в старом жилом фонде

При работе со старым жилым фондом основная сложность — не замена проводки, а ее поиск. Кабели часто замоноличены в плиты перекрытия или скрыты толстым слоем штукатурки. Проложенные по старым ГОСТам алюминиевые провода за годы потеряли прочность, изоляция пересохла и рассыпается. Заменить такую линию без демонтажа отделки невозможно. Приходится искать обрыв, чтобы провести ремонт, и применять нестандартные методы диагностики. При этом работы должны соответствовать требованиям ПУЭ-7, СП и ГОСТам. Эксперты сети гипермаркетов «Лемана ПРО» — Алексей Злотников, продавец-консультант отдела «Электротовары» магазина «Новосибирск 1», и Федор Петров, продавец-консультант отдела «Инструменты» магазина «Санкт-Петербург Таллинское», — объясняют, как справиться с этой задачей.

Диагностика трассоискателем

Для точного определения места обрыва используют двухкомпонентные системы — трассоискатели (кабельные трекеры). Они состоят из двух частей: генератора сигнала (передатчика) и приемника. Генератор подключается к поврежденной жиле (или к целой жиле и контуру заземления) и создает высокочастотный модулированный сигнал. Приемник, которым мастер водит вдоль предполагаемой трассы кабеля, улавливает электромагнитное поле вокруг проводника. Пока прибор находится над целым кабелем, он издает устойчивый звуковой сигнал. В месте обрыва сигнал резко пропадает, что позволяет локализовать дефект с точностью до нескольких сантиметров.

Покупать дорогостоящий трассоискатель стоит только в том случае, если работы по поиску обрыва предполагается проводить регулярно. Для разовых случаев есть более бюджетное устройство — детектор.

Виды детекторов скрытой проводки

В отличие от трассоискателей детекторы не имеют отдельного генератора сигнала. Детекторы скрытой проводки различаются по принципу действия, функциональности и сфере применения.

Электростатические детекторы реагируют на электрическое поле вокруг проводника под напряжением. Подходят для поиска активной проводки, но не работают с обесточенными кабелями, в условиях высокой влажности или рядом с металлическими поверхностями (например, арматурой). Определяют наличие проводника на расстоянии до 5–7 см. Простой и недорогой вариант — индикаторная отвертка контактного типа на батарейках, которая обнаруживает кабель на глубине до 2 см.

Электромагнитные детекторы фиксируют электромагнитное поле, создаваемое током в проводе. Не подходят для поиска проводов с низким напряжением или без него. Определяют расположение провода с погрешностью до 1 см.

Универсальные (комбинированные) детекторы совмещают несколько принципов работы, что повышает точность и надежность поиска. Такие детекторы могут обнаруживать проводку, в том числе обесточенную, металлы, дерево, пластик и другие материалы. Некоторые модели определяют глубину расположения объекта и силу напряжения, если провод не обесточен.

Для регулярной работы на объекте используют профессиональные модели детекторов с глубиной обнаружения от 50 до 150 мм.

Возможности детекторов скрытой проводки:

- обнаружение проводов под напряжением (живая фаза) на глубине до 1200–150 мм;

- обнаружение металлических предметов (арматура, трубы, гвозди, саморезы) на глубине до 60–75 мм;

- в некоторых моделях — возможность переключения режимов для повышения чувствительности.

Детекторы не умеют находить обрыв в обесточенном кабеле. Если провод не под напряжением, устройство его не увидит.

Диагностика обрыва электромагнитным или универсальным детектором

Для безопасности при проведении диагностики нужно использовать защитные прорезиненные перчатки. Сначала исключают обрыв провода в приемнике (розетка, выключатель), в распределительной коробке или электрощитке при помощи индикаторной лампочки (розетка, выключатель) или индикаторной отвертки (электрощиток). Убедившись, что напряжение поступает, но не приходит на конечного потребителя, приступают к поиску обрыва детектором. Детектор должен быть исправен и заряжен. С поверхности стены убирают металлические предметы, способные создавать помехи. Также необходимо изучить инструкцию к детектору: уточнить глубину обнаружения, режимы работы и особенности калибровки.

На следующем этапе выполняют настройку прибора согласно инструкции: выбирают режим поиска проводки и выполняют калибровку на чистом участке стены, где точно нет проводов и арматуры. В бетонных стенах с арматурой возможны помехи, поэтому предпочтительно использовать детекторы с функцией фильтрации металлических конструкций.

После подготовки приступают к поиску кабельной трассы, медленно проводя прибором по стене до обнаружения светового и звукового сигнала. Прибор фиксирует электромагнитное поле, а в месте, где он перестает показывать наличие провода, находится обрыв. Данное место отмечают на стене.

 Для уточнения локации сканирование повторяют несколько раз с небольшим смещением траектории — на 2–3 см.

Завершающий этап — проверка результата. После обнаружения предполагаемого места обрыва используют мультиметр в режиме прозвонки: проверяют сопротивление между участками кабеля до и после точки разрыва. Бесконечное сопротивление (или «обрыв» на дисплее) подтверждает повреждение. При наличии доступа к обоим концам кабеля его прозванивают целиком — это дает однозначный ответ о наличии и месте обрыва.

Технологии замены проводки без демонтажа

Способ замены зависит от того, как проложен старый кабель. ПУЭ (п. 7.1.38) требует, чтобы скрытая проводка обеспечивала возможность замены кабелей. Это требование должно соблюдаться.

Кабель в трубе (гофра, металлорукав)

Это наиболее простой сценарий. Старый провод используется как протяжка.

1. К старому кабелю привязывается прочный шнур или трос (стяжной зонд).

2. Старый кабель вытягивается, протягивая за собой шнур.

3. К шнуру привязывается новый кабель (сечение рассчитывается под нагрузку).

4. Новый кабель затягивается обратно.

Важно: при большом количестве поворотов кабель в гофре может застрять. Чтобы этого избежать, стык старого и нового кабеля (или кабеля и троса) должен быть максимально гладким. Используйте термоусадочную трубку или аккуратную скрутку с обмоткой изолентой, чтобы переход был плавным. Также перед протяжкой новый кабель можно смазать мыльным раствором или силиконовой смазкой. Этот метод полностью соответствует требованию о заменяемости проводки. Если на аварийном участке два угла — протянуть кабель через гофру невозможно.

Кабель замоноличен или заштукатурен

Это типичная ситуация для домов старого фонда. Кабель уложен прямо в теле плиты или под слоем штукатурки без какой-либо защиты. Вытянуть его почти никогда не удается: алюминий со временем становится хрупким и при натяжении просто рвется. В таких случаях приходится прокладывать новую трассу в обход. Варианты решения следующие.

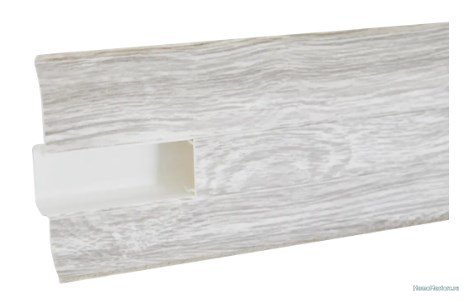

- Плинтусы с кабель-каналом. Современные модели выглядят вполне эстетично и позволяют скрыть до трех кабелей. Это оптимальное решение для квартир, где капитальный ремонт не планируется.

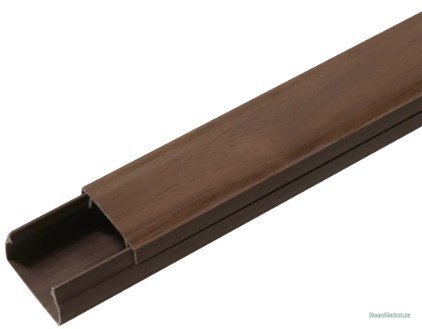

- Наружная проводка в коробах. Можно использовать декоративные кабель-каналы, которые монтируются поверх стен.

- Прокладка новой трассы в штробах допустима только по внутренним, ненесущим стенам. Старую проводку, предварительно обесточив в щитке, можно оставить в стене: она не представляет опасности.

Если обрыв кабеля близко к стыку обоев, можно отклеить полотно, произвести ремонт и заклеить. Работать нужно аккуратно, чтобы не повредить обои.

Обрыв в распределительной коробке

Часто проблема кроется не в самом кабеле, а в соединениях в распредкоробках. Старые скрутки со временем ослабевают, окисляются, перегреваются. Перед тем как искать обрыв в стене, стоит открыть все коробки и проверить качество соединений.

Сращивание кабелей

Бывает, что кабель найден, но его длина недостаточна. В этом случае применяют наращивание проводов.

Клеммники

Согласно ПУЭ (п. 2.1.21), соединение алюминиевых и медных проводников должно выполняться через переходные устройства, исключающие непосредственный контакт разнородных металлов. Клеммники с контактной пастой такому требованию соответствуют.

Важно различать серии.

- С рычажками, без пасты для соединения алюминия и меди не предназначены. Производитель прямо запрещает их использование для алюминиевых проводов. Применять их для этой цели — нарушение инструкции и требований безопасности.

- С кварцевазелиновой пастой внутри сертифицированы для соединения алюминия с алюминием и алюминия с медью. Паста снимает оксидную пленку с алюминия и изолирует место контакта от кислорода, предотвращая повторное окисление.

Пружинный зажим обеспечивает постоянное усилие прижатия, не зависящее от теплового расширения проводника, — это принципиальное отличие от винтовых клемм, где контакт со временем ослабевает из-за «ползучести» алюминия.

Главное требование ПУЭ: любое соединение должно быть доступно для осмотра и ремонта (п. 2.1.16). Поэтому клеммники нельзя замуровывать в стену без доступа. Их место — в распредкоробках или подрозетниках. Прямая заделка в штукатурку без короба — нарушение норм. Соединения, выполненные сваркой, пайкой или опрессовкой в гильзу, допускаются в стене без дополнительного доступа.

Термоусадка

Термоусадочные трубки применяются для изоляции соединений проводов с одинаковыми жилами и защиты от влаги. Это допустимый способ изоляции, соответствующий ПУЭ (п. 2.1.22). Для большей пылевлагозащищенности используют термоусадку на клеевой основе.

Требования к применению

- Трубка должна перекрывать место соединения с запасом не менее 1–2 см с каждой стороны.

- Нагрев производится равномерно от центра к краям, без перегрева.

- После усадки трубка должна плотно облегать соединение без пузырей и зазоров.

Термоусадку, как и клеммники, нельзя применять в качестве окончательной изоляции для соединений, замурованных в стену без доступа. В распредкоробках или подрозетниках — можно, в стяжке или штукатурке без короба — нет.

Наращивание алюминиевого провода

Наращивание алюминиевого провода через клеммник с пастой допустимо, но с соблюдением следующих условий.

- Клеммник должен быть размещен в подрозетнике или распредкоробке с обеспечением доступа для осмотра. При обрыве в стене выхода два: полностью менять кабель или врезать в место соединения распределительную коробку.

- Старый алюминиевый провод нужно аккуратно зачистить, не пережимая жилу. Алюминий в старых домах становится хрупким — излишнее усилие может привести к перелому.

- Клеммник укладывается в монтажной (распределительной) коробке «змейкой», чтобы при установке электроизделия не выломать короткие алюминиевые огрызки.

Запрещено наращивание алюминия скруткой с медью, пайкой бытовыми припоями или использованием винтовых клемм без пасты.

Правильный подход к диагностике и знание альтернативных технологий замены позволяют решить 80% проблем со старой проводкой без капитального ремонта стен. При этом все работы остаются в рамках действующих норм и правил.
