Olejonok: брусовый садовый домик на винтовом фундаменте


Сообщений в теме: 31

#1   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 08:11

... формат: миниотчет с замечаниями по ходу строительства...

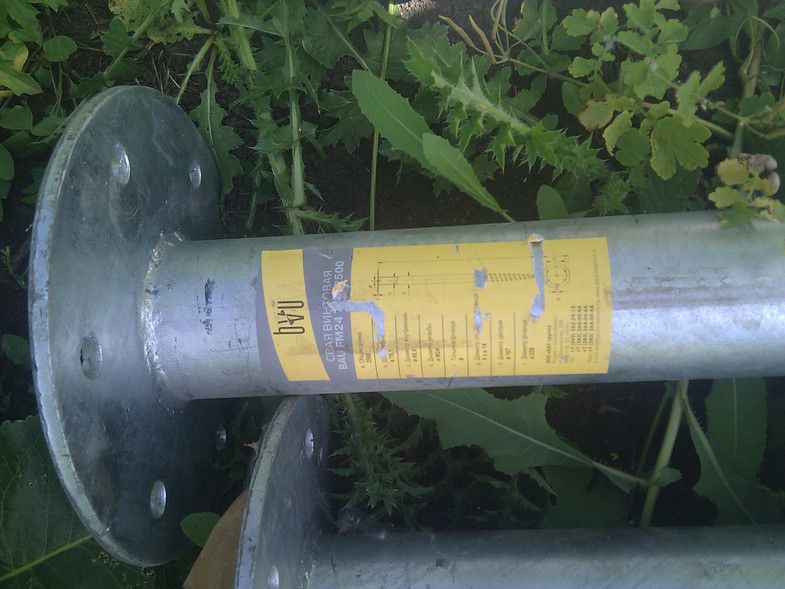

Под фундамент использованы сваи BAU FM24 76 на 2500мм.

Глубина завинчивания ~2200мм (при глубине промерзания 1800мм)

После завинчивания сваи произведена выемка грунта на свайном поле на глубину 30-50см.

После выемки грунта в качестве геотекстиля использована баннерная-сетка:

Сверху насыпан ПГС и хорошо пролит водой:

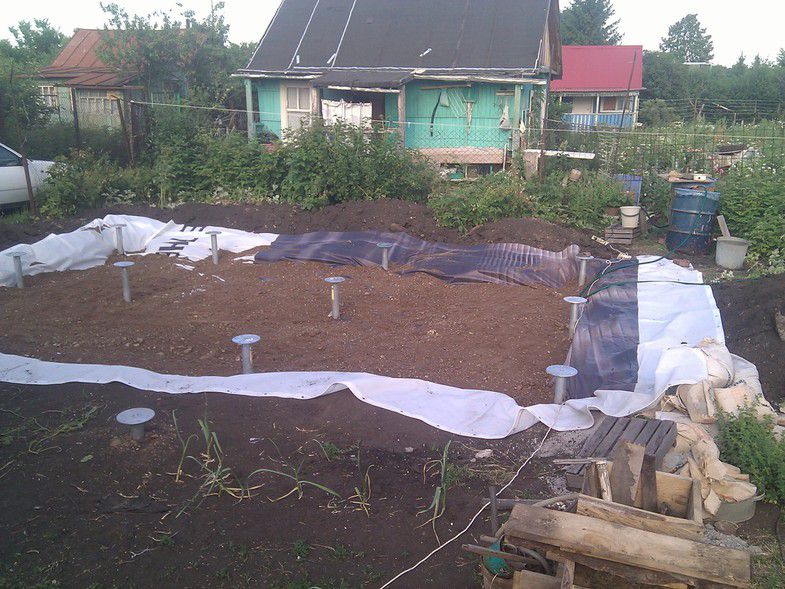

Свайное поле почти готово для установки ростверка.


  • 0

Не нашли ответа? Посмотрите еще здесь Скрыть

#2   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 156 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 24 Июнь 2013 - 12:19

Чем закручивал?Олег, я когда читал про винтовые сваи, для себя сделал вывод, что они работают не столько за счет плотного обжимания землей, сколько за счет распределения веса лопасть. Даже формулы приводились, в которых нагрузка на сваю считалась исходя их площади лопасти и несущей способности грунта. На твоих фото - не винтовые сваи, а скорее гиперсаморезы. Ребер много, но мелкие. Глубина завинчивания большая, грунт обожмет сваю крепко, но и брусовой дом по весу посолиднее каркасника будет. Ты ведь обезопасил себя в этом плане?И еще мне интересно - канонически винтовые сваи имеют лопасти на самом конце, то есть они после завинчивания остаются в непромерзающем слое. А у твоих резьба начинается примерно в метре от верхушки, то есть часть резьбы (не самая малая часть, судя по всему) получается остается в промерзающем грунте, который будет стараться зацепиться за резьбу и елозить сваи туда-сюда, бодаясь с резьбой в незамерзшем, а значит более мягком грунте?
  • 0

#3   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 12:34

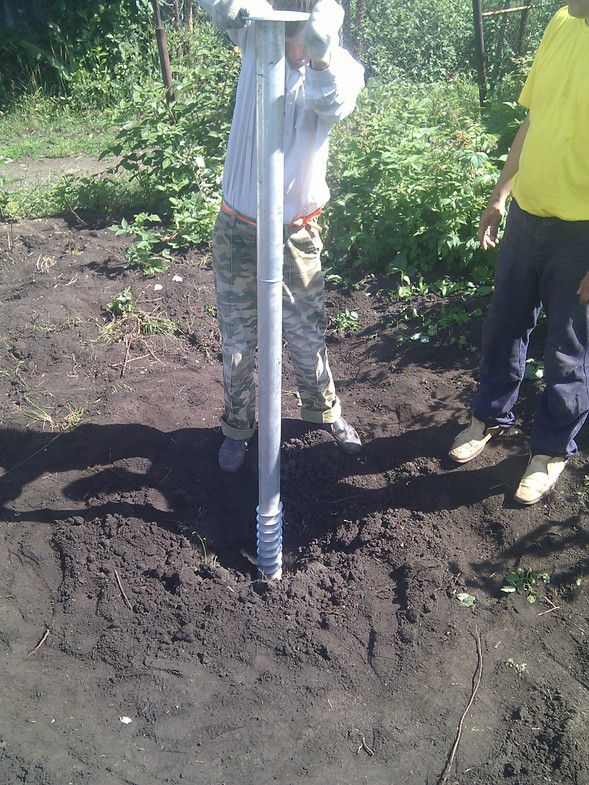

1. Закручивалось вручную :). Правда рычаги большие были и ходили кругами За один круг погружение на 4см.

Предварительная нарезка резьбы 1-метр. сваей :
Затем установка основной:
2. Это единственные сваи в РФ имеющие свои ТУ. Вся западная Сибирь стоит именно на них (правда там размеры у них под 7 метров сквозь торфяные болота :)

Сваи «BAU» выпускаются и применяются на основании:


  • [*]Патента РФ на полезную модель «Винтовая свая (варианты)» № 109161. Приоритет полезной модели действует с 26.10.2010 г.;
    [*]Технических Условий 5260-001-86841766-2011;
    [*]Сертификата соответствия РОСС RU.АГ09.Н00104 № 0520115;
    [*]Отчетов кафедры ОФИГИГ АлтГТУ им. И. И. Ползунова по исследованию работы многовитковых винтовых свай «BAU» в условиях Юга-Западной Сибири, включающая разработку и производство мобильного испытательного стенда, полевые испытания свай, наблюдения и обработку данных, полученных на четырех экспериментальных площадках в летний и зимний периоды.
    [*]Рекомендаций по проектированию винтовых свай «BAU» Р.BAU.01.09.11, утвержденные Президиумом Сибирского Регионального Отделения Российской Академии Архитектуры и Строительных Наук (СРО РААСН) и КАУ «Государственная экспертиза Алтайского края».
    [/list] Прикрепленный файл  ______________BAU______   790,09К   Количество загрузок: 1702

    3. Несущая способность 1-ой такой сваи 5,5 тонн. Домик из бруса создает давление где-то 1-1,5тонны на 1 кв.м. В принципе можно и посчитать объем бруса и вес домика + снеговая нагрузка.

    Вот на них поставили "домик" из профилированного бруса:
    krsnsk_b_71004 - Размер 38,77К, Загружен: 768

  • 0

Поблагодарили 1 :

#4   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Июнь 2013 - 12:44

прикольные саморезы, это какой же шуроповёрт нужен чтобы закручивать их не вручную все сваи насколько я знаю стоят за счёт силы трения, есть там лопасти нету не особо важно имхо
  • 0

#5   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 12:54

все сваи насколько я знаю стоят за счёт силы трения, есть там лопасти нету не особо важно имхо

Силы трения как раз для сваи не очень хорошо. Они возникают когда силы морозного пучения начинают двигаться по поверхности сваи ВВЕРХ. Как раз актуальны для МЗФ (площади соприкосновения грунта и фундамента там большие) - там подушку для их минимизации из непучинистого грунта (песок, щебень, гравий ....) устраивают. А стоЯт они за счет того, что опираются на ТВЕРДОЕ основание, лежащее НИЖЕ глубины промерзания.
  • 0

#6   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 13:16

Сейчас прикинул, для домика 5 на 4м из бруса 150 на 150 нужно где-то 8-10кубов леса. Это в районе до 10тонн :) У меня расчетная нагрузка 77тонн. Потом могу и второй этаж поднять :) на этих же сваях.
  • 0

#7   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Июнь 2013 - 13:50

А стоЯт они за счет того, что опираются на ТВЕРДОЕ основание, лежащее НИЖЕ глубины промерзания.

у меня другое представление , откуда доставерно известно что у тебя там на 2метрах идёт скальная порода :) за счёт силы трения, и чем глубже свая тем сильнее трение, так половина эмиратов стоит на зыбучих песках :)
  • 0

#8   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 156 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 24 Июнь 2013 - 14:21

В Эмиратах морозов нет :)
  • 0

#9   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 15:35

откуда доставерно известно что у тебя там на 2метрах идёт скальная порода smile.gif за счёт силы трения, и чем глубже свая тем сильнее трение, так половина эмиратов стоит на зыбучих песках smile.gif

Кто говорит про скальную породу? Я говорю - "ТВЕРДАЯ". Судя по всему там идет глина, так как залитые водой сваи так и стоят с ней. Вода из них не ушла (а в них есть спец. отверстия для этого). Трение по площади сваи мизерное и роли не играет. Здесь главное - НИЖЕ глубины залегания. Расчетное 1,8м. Фактическое будет меньше. Поэтому с ЗАПАСОМ сделано. И при чем здесь ЭМИРАТЫ? :)
  • 0

#10   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Июнь 2013 - 17:20

Трение по площади сваи мизерное и роли не играет.

И при чем здесь ЭМИРАТЫ? smile.gif

просто они там так не думают :)
  • 0

#11   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 18:48

просто они там так не думают

а как они тогда думают ? :)
  • 0

#12   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Июнь 2013 - 20:05

да кто их знает, вбивают сваи в песок прямо в морское дно и строят здания

А стоЯт они за счет того, что опираются на ТВЕРДОЕ основание, лежащее НИЖЕ глубины промерзания.

Кто говорит про скальную породу? Я говорю - "ТВЕРДАЯ". Судя по всему там идет глина

выкопаешь ямку на 2метра, вставишь туда саморез, нагрузишь проектными 7тоннами, вместе бы и посмотрели какая там твердая глина :)
  • 0

#13   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 24 Июнь 2013 - 21:05

Да, я знаю ... тебе тоже не верится что такие маленькие саморезы держат такие большие листы ГВЛ :)
  • 0

#14   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 24 Июнь 2013 - 21:11

тебе тоже не верится

а с чего вдруг, 2самореза один лист гкл держат, проверенно сто раз :)
  • 0

#15   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 156 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 30 Июль 2013 - 08:32

Я еще немного потормошу вас в рамках этой темы на предмет винтовых свай и свайного фундамента вообще.

На чем стоит дом? Именно на трубах? Или на бетонной начинке труб? Зачем трубы заливают раствором - чтобы к моменту, когда металл насквозь проржавеет и сгниет еще оставалась какая-то подпорка или труба - это по большому счету просто опалубка и работает собственно не сама труба, а получившийся бетонный стержень?

Я это спрашиваю, потому что не могу понять, в чем вся прелесть винтовых свай, ведь ввинтить ее ничуть не легче, чем пробурить соответствующей глубины лунку, а сама свая с наконечником и оголовником стоит в разы (в десятки и сотни раз, если дотошно посчитать) дороже простой пластиковой канальи 100 мм, которую точно так же можно напшиговать арматурой, залить раствором и получить бетонный столб. Только, в отличие от сваи, не будет риска, что о песок и камни сотрется любое антикоррозийное покрытие, что упрешься в камень и "свая дальше не пойдет", а если на дно лунки кинуть старый автомобильный диск, то получится примитивный по внешнему виду, но полноценный по сути аналог ТИСЭ.

И все эти мысли имеют смысл только в том случае, если винтовая свая работает именно как труба, а ее бетонирование - это подстраховка от смятия, дополнительное армирование и некое продление жизни фундамента после разрушения металла


  • 1

#16   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 30 Июль 2013 - 19:22

Я еще немного потормошу вас в рамках этой темы на предмет винтовых свай и свайного фундамента вообще.На чем стоит дом? Именно на трубах? Или на бетонной начинке труб?

В моих винтовых сваях нет раствора бетона. Мои сваи уже имеют оголовок в виде фланца, приваренный при изготовлении.

Зачем трубы заливают раствором - чтобы к моменту, когда металл насквозь проржавеет и сгниет еще оставалась какая-то подпорка или труба - это по большому счету просто опалубка и работает собственно не сама труба, а получившийся бетонный стержень?

Моя свая имеет оцинкованную поверхность нанесенную методом горячего оцинковывания.

Я это спрашиваю, потому что не могу понять, в чем вся прелесть винтовых свай,

----> http://baufundament.ru/#why_is_bau
  • 0

#17   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 156 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 30 Июль 2013 - 21:57

То есть нет отпиливания вершков по уровню, а вся регулировка овуществляется контролем глубины вкручивания? Это не очень гуд

Оцинковка? Это очень гуд.

Ссылку гляну завтра на работе, но это ведь ссылка самого производителя, а меня интересует практический опыт, по возможности - с некой статистикой.


  • 0

#18   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 31 Июль 2013 - 07:58

Мы выкручивали одну сваю, ее поверхность была без повреждений - вся оцинковка на месте.Пока еще строиться не начали... Опыт чуть позже пойдет :)Сейчас закупаюсь электроинструментом.Возводить брусовую коробку буду самостоятельно с двумя товарищами.
  • 0

#19   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 156 сообщений
  • 1204 спасибо
  • Москва
  • 195

Отправлено 31 Июль 2013 - 09:16

Блин, ну как обычно - все мои идеи до меня уже придумали :(

"Мой" вариант более трудоемкий и долгий, но, сдается мне, существенно более дешевый и более надежный (по сути, не учитывая возможных косяков с маркой бетона например)


  • 0

Поблагодарили 1 :

#20   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 31 Июль 2013 - 20:57

У меня тоже сложности с проездом на участок во времена дождей. А сухой сезон у нас закончился. Пошли дожди...Но, тем не менее, заказал уже пиломатериалы. Через недельку начнут пилить. Два три дня и можно завозиться.



Пока докупаю инструменты.Сегодня получил в Сотмаркете циркулярку Makita 5903RK. Чемодан оказался внушительных размеров. Точнее, коробка с ручкой, есом брутто где-то 10кг. :

IMG_20130731_131651 - Размер 204,31К, Загружен: 583 IMG_20130731_131704 - Размер 182,56К, Загружен: 142



Почему взял именно этот агрегат, а не 5704 к примеру? Этим я смогу распускать брус 150*150 на доскибруски. Глубина распила при 90градусах - 85мм, да и мощность 2киловатт  :)

А обрезков у меня будет достаточно.

Все в хозяйстве сгодится.



Поджидаю рубаночек. Тоже Makita.

Заодно поглядываю на погоду.


  • 0

#21   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 31 Июль 2013 - 21:41

на шину направляйку вроде эта пила может устанавливаться

если много деревяшек то торцовку бы с протягом


  • 0

#22   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 31 Июль 2013 - 22:00

Да, может. Даже на несколько типоразмеров :) Тоже может в будущем пригодиться.

Что значит торцовку с протягом? Перевернуть ее и приспособить на стол?


  • 0

#23   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 31 Июль 2013 - 22:05

с протягом  значит  широкие деревяшки пилить,  а хорошая пила ещё и пазы способна делать


  • 0

#24   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 31 Июль 2013 - 22:42

А что ей не пилить то широкие ? Взял в руки и алга по черте :)

Пазы - фрезер есть 6)  А также рубанок с выборкой четверти :)


  • 0

#25   Lee

Lee
  • Offline
  • Прорабы
  • PipPipPipPip
  • 06-Апрель 07
  • 2 080 сообщений
  • 528 спасибо
  • Юг Руси
  • 143

Отправлено 31 Июль 2013 - 22:53

Sano про такую (похожую) речь ведёт. Конкретно эта 4300мм. На ограниченную глубину тож могёт.

1 - Размер 29,66К, Загружен: 669 ОписАлся, конечно 430.


  • 1

Поблагодарили 1 :

#26   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 31 Июль 2013 - 23:11

да  типа такой,  но чтобы и брус хватало  по высоте распилить

430мм  если быть точее


  • 0

#27   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 06 Январь 2014 - 22:23

.... продолжу "подбивать" промежуточные итоги.



Я не удержался и приобрел поздней осенью торцовочку для сада и не только. Вещь в хозяйстве хорошая.

IMG_20130928_144346 - Размер 96,01К, Загружен: 350 IMG_20130928_144947 - Размер 110,53К, Загружен: 334 IMG_20130928_145007 - Размер 76,14К, Загружен: 380 IMG_20130928_145015 - Размер 56,53К, Загружен: 333

До сих пор, правда, еще не опробовал, оставил до весны - такую штуку в квартире запускать не хочется :)



Садовому домику стропильную систему в этом году поднять не удалось - дожди "съели" все время и грунтовую дорогу тоже. Улучив сухие деньки, пробрался :) и сделал временную крышу - законсервировал домик на зиму.



Для этого использовал б.у. рекламные баннеры (3м*6м) :

IMG_20131006_135713 - Размер 114,04К, Загружен: 362 IMG_20131006_135741 - Размер 139,76К, Загружен: 430 IMG_20131006_182058 - Размер 104,39К, Загружен: 449 IMG_20131125_142255 - Размер 162,3К, Загружен: 767



Лирическое отступление:

В одно прекрасное утро паромная переправа через речку не работала часа два по причине сплошного тумана.

Вы наверное знаете, что Уфа стоит на горе, вокруг которой течет река.

Виды с канатной дороги по пути к парому :

IMG_20130915_092129 - Размер 65,47К, Загружен: 337 IMG_20130915_092151 - Размер 84,37К, Загружен: 451 IMG_20130915_092305 - Размер 76,82К, Загружен: 420


  • 0

#28   Sano

Sano
  • Offline
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 705 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 06 Январь 2014 - 23:17

Вы наверное знаете, что Уфа стоит на горе, вокруг которой течет река.

откуда,  вообще без понятия,  я думал ты сочи или альпы  снял  на последних фотках :)


  • 0

#29   olejonok

olejonok
  • Топикстартер
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 10 Ноябрь 2014 - 21:23

....осень 2014... продолжение...

Поставили все за 4 дня.

понеслась, вместо двускатной крыши, решил все веранды и хозблок завести под одну крышу. Ставим стойки опоры:



IMG_20140923_194814 - Размер 267,08К, Загружен: 253 IMG_20140923_194804 - Размер 290,73К, Загружен: 687 IMG_20140923_194725 - Размер 235,99К, Загружен: 306 IMG_20140923_194717 - Размер 258,16К, Загружен: 266



После этого ставим стропильную систему:

IMG_20140924_191902 - Размер 324,57К, Загружен: 673 IMG_20140924_185128 - Размер 291,06К, Загружен: 326 IMG_20140924_185019 - Размер 250,49К, Загружен: 336 IMG_20140924_184946 - Размер 235,06К, Загружен: 407 IMG_20140924_184920 - Размер 258,51К, Загружен: 601


  • 0

#30   dimp

dimp
  • Offline
  • Модераторы
  • злобный бука из другого шкафа
  • PipPipPipPip
  • 16-Апрель 07
  • 8 143 сообщений
  • 1412 спасибо
  • Калуга
  • 45

Отправлено 11 Ноябрь 2014 - 13:26

ты народ то не путай - а у тебя что не двухскатная?

я раза 3 глаза протер смотря как это так "вместо двухскатной" :D


  • 0
